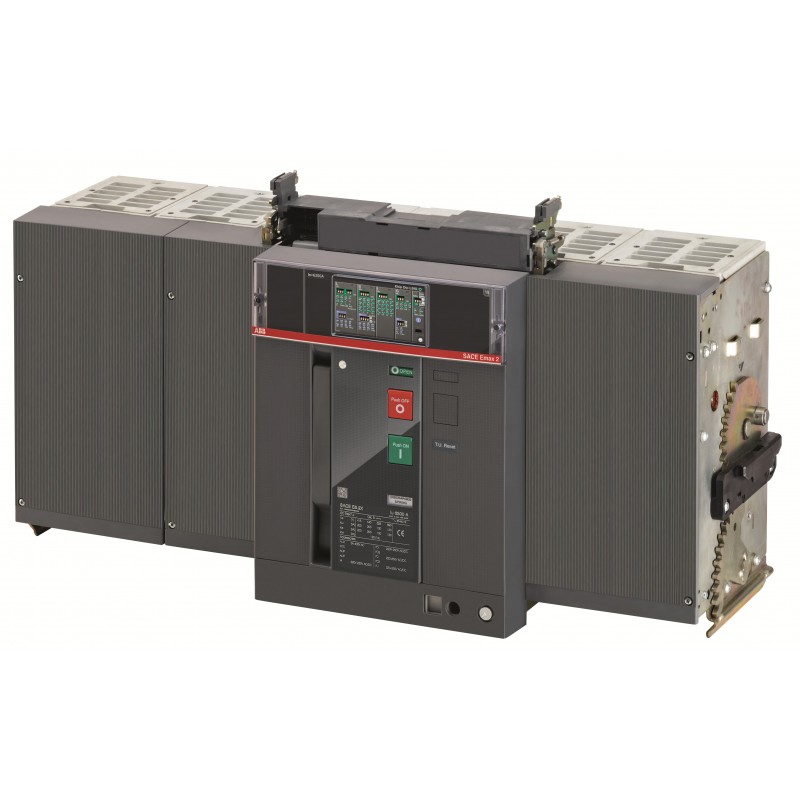

1SDA104543R1 ABB E6.2X/E9 6300 Ekip Dip LSIG 3p WMP
1SDA104543R1
ABB
E6.2X/E9 6300 Ekip Dip LSIG 3p WMP
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Bastidor "Megamax-Emax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Environmental Product Declaration - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | d0d5850b-db7a-4d39-b971-5d72c230db2c Italy |
| SCIP simplificado | f2c64c7e-546d-41f1-b03e-7707dc41d792 Belgium |
| d70264d1-8677-4f00-b8bb-c3f512ec0958 Germany | |
| 500f7fc6-2cda-4255-9f84-ba1c933203b3 Sweden | |
| 9c5b71cb-01bc-453f-8eef-b653d6faf218 Germany | |
| 5d2b67da-ca94-4f84-b206-1dcc05a17dad Spain | |
| e36ddff2-1339-4534-acdb-52ce237416f1 Hungary | |
| ff45607c-2f08-4429-99a2-2641389174a3 France | |
| 93a5e09d-1f60-45b8-b997-9967a9dc3b7b Poland | |
| 72c3e916-dcea-4e03-80fa-adb630368322 Hungary | |
| 7a17b23b-aded-4724-9c38-91c9593825ad Czech Republic | |
| bcaef5f8-94ee-4b33-8e52-ab65a50a3c02 Germany | |
| e1a90684-3a25-4a15-af09-410ddd3fa8cb Germany | |
| 3a92d715-2647-459c-a47b-8e646cf3cd84 Denmark | |
| 4effaea4-fa8b-477a-898b-193d894a1e0c France | |
| 347525b6-38e0-4fdc-92a8-ffe62785f2da Poland | |
| e8cef349-e388-491b-a201-0d67079ef6c7 Bulgaria | |
| 964f2961-550a-43bc-96a5-81dcc6562b36 Sweden | |
| c0f8b994-5bb4-432b-982a-798c77d3bfcf Greece | |
| a21f358b-b08f-4809-88b9-f918fec8498b Portugal | |
| ccbc4f32-9e31-4cdc-9591-d7fe5054cf0e Estonia | |
| 7095db36-98f1-4426-892e-5050b0c58ba6 Croatia | |
| 29b01cfe-41fe-4a32-ad52-bd884b082804 Netherlands | |
| f72f2628-35a8-42be-b85a-ecb322aa44f9 Poland | |
| ce2f6adb-fd43-4387-96d3-528eb45ab955 Germany | |
| a52a43dc-749b-426e-80cb-9c0e0924c244 Finland | |
| da3b5c97-8ed5-42e5-8972-75ff78b7e05f Norway | |
| cacf71fc-e097-41f7-92ec-7b98fb3bfe45 Belgium | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| EAN | 8015644066239 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 803 mm |
| Altura Líquida do Produto | 425 mm |
| Profundidade/Comprimento Líquidos do Produto | 383 mm |
| Peso Líquido do Produto | 120 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 515 mm |
| Altura da embalagem Nível 1 | 610 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 1000 mm |
| Peso bruto da embalagem Nível 1 | 129 kg |
| Nível de Embalagem 1 EAN | 8015644066239 |
| Additional Information | |
| Tipo de produto principal | SACE Emax 2 |
| Nome de Produto | Air Circuit Breaker |
| Tipo de produto | Air Circuit Breaker |
| Version | W |
| Technical | |
| Current Type | AC |
| Electrical Durability | Ue = 900 V 1000 cycle |
| 10 cycles per hour | |
| Mechanical Durability | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Power Loss | 1550 W |
| Corrente nominal (In) | 6300 A |
| Rated Impulse Withstand Voltage (Uimp) | acc. to IEC 60947-2 12 kV |
| Rated Insulation Voltage (Ui) | AC 1000 V |
| Tensão operacional nominal | 900 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (800 V AC) 100 kA |
| (900 V AC) 90 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 90 kA |
| for 3 s 90 kA | |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (800 V AC) 100 kA |
| (900 V AC) 90 kA | |
| Rated Uninterrupted Current (Iu) | 6300 A |
| Tensão nominal (Ur) | 900 V |
| Release | Ekip Dip LSIG |
| Tipo de lançamento | EL |
| Observações | E9 |
| Short-Circuit Performance Level | X |
| Normas | IEC |
| Sub-type | E6.2 |
| Suitable for IT Networks | No |
| Terminal Connection Type | Rear flat Horizontal |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC200023D0209 |
| Declaração de conformidade -CE | 9AKK107680A4890 |
| Instruções e Manuais | 1SDH001000R0002 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 6300 A |
| Intervalo de tensões especificadas (EF003977) | 900 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 2520.0 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 3780.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 9450.0 A |
| Proteção integrada de falta à terra (EF007296) | Sim |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão para separar a parte do chassi |
| Construção do dispositivo (EF008240) | Tecnologia de gavetas para eletrodomésticos embutidos |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 4 |
| Relé de sinalização de gatilho disponível (EF007006) | Sim |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Conexão para separar a parte do chassi |
| Tipo de elemento de controlo (EF006976) | Tecla de pressão |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
