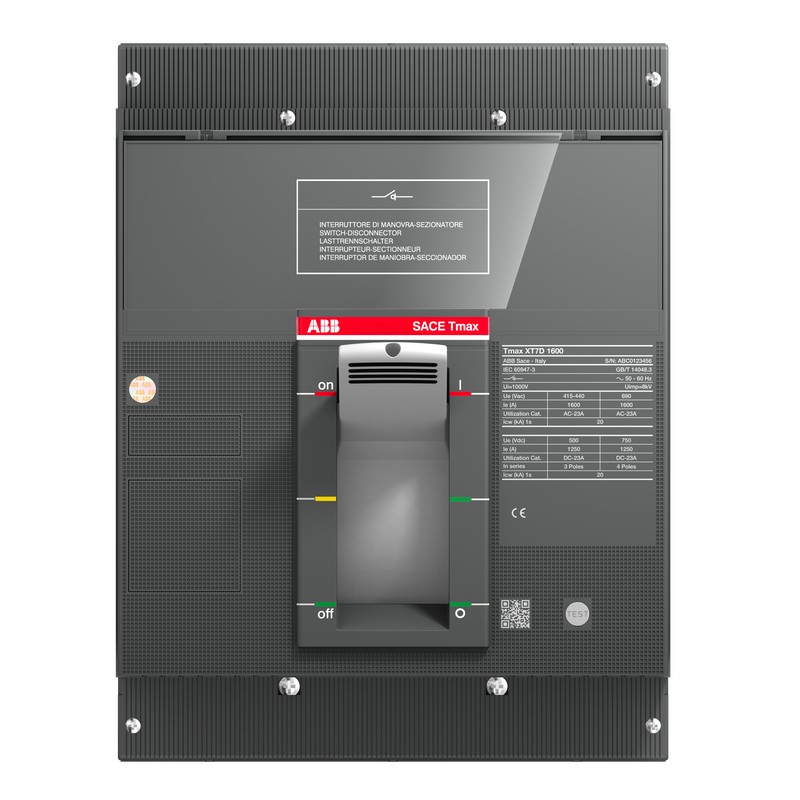

1SDA101906R1 ABB XT7D 1000 3p F F
1SDA101906R1
ABB
XT7D 1000 3p F F
Aparelhos elétricos de baixa tensão > Suporte
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2357 |
| Environmental Product Declaration - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | c251b147-df6a-4828-bdfd-83a754cd7926 Italy |
| SCIP simplificado | 87dce231-c739-48e8-922a-2e4b72f93642 Belgium |
| 07f0a097-faf7-4233-92a1-fd41d04d9988 Spain | |
| 80164238-ebb3-4bf0-9e40-614ee46fb0f5 Hungary | |
| 84cfd3bc-be65-447a-94b6-5c8743960569 France | |
| 32a9a24b-e272-4312-9daf-ff4f040d99a9 Germany | |
| 7f387376-2efa-4c07-a551-14753d1d2f79 Croatia | |
| 0e08a30f-b151-45df-8c8b-520847a25cec Germany | |
| fe053595-509e-4380-b116-ba8e6bb4f363 Czech Republic | |
| f9b21ff4-3bb5-46dc-a16c-abf2555777e9 Germany | |
| a9002ba0-23be-4380-868d-aa751ab2ec1d Denmark | |
| 297fd7e6-655b-40d1-9317-2f1f6f3ea021 Sweden | |
| a0bb97ee-484e-451c-b9cd-a0b4b8f2f522 Belgium | |
| 1936ec22-123f-4ab9-919d-3fbee8a3a8e9 Estonia | |
| 2f501c7f-36ba-491d-a7e8-e1b6488b003c Hungary | |
| ce59f754-3709-40c5-b213-4cd526fa488e Poland | |
| 48839ca3-bc6a-4fa3-8fee-03c2d7f3a2ef Finland | |
| 33524647-cb60-4667-a941-77eab4ef2779 Sweden | |
| 625e5581-51f8-4f27-8614-a142b8c8ca02 Germany | |
| 4a5817da-1709-4a77-8ffa-01b4d4bcdb08 Portugal | |
| 8083c87b-06b5-4c44-80af-41403af3400c France | |
| f2932281-0bd4-493c-94a4-62bd68f75673 Greece | |
| b5b30860-ec8e-4199-b6bf-fe871fe13f3e Poland | |
| 79bb063e-8358-4539-9207-13078ce33808 Netherlands | |
| 85ea1532-f2e6-44bd-88ab-f88af25eb092 Norway | |
| fda36e91-c4f6-4c4d-8bcf-8548231678dc Bulgaria | |
| 45449b8f-1cc3-4c90-b350-aee0b28af240 Poland | |
| 20d3aaff-2e16-4940-bdd0-5dc3d52b9eb8 Germany | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT7DE310DDFF000XXX |
| E-Number (Norway) | 4380807 |
| EAN | 8056221019507 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 210 mm |
| Altura Líquida do Produto | 268 mm |
| Profundidade/Comprimento Líquidos do Produto | 166 mm |
| Peso Líquido do Produto | 9.7 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 280 mm |
| Altura da embalagem Nível 1 | 350 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 360 mm |
| Peso bruto da embalagem Nível 1 | 11.2 kg |
| Nível de Embalagem 1 EAN | 8056221019507 |
| Additional Information | |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Switch Disconnector |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Technical | |
| Electrical Durability | 3000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Encomenda Múltipla | 1 piece |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| 750 V DC | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 20 kA |
| Rated Uninterrupted Current (Iu) | 1000 A |
| Normas | IEC60947-2 |
| Sub-type | XT7 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107046A9648 |
| Mechanical Drawings | 1SDH002013A1101 |
| Wiring Diagram | 1SDM000002A1001 |
| Instruções e Manuais | 1SDH002013A1001 |
| External Classifications and Standards | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Não |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 0 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Tensão nominal de operação (EF001435) | 0 V |
| Corrente permanente nominal Iu (EF001389) | 1000 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 1000 A |
| Corrente nominal suportável lcw atual (EF007050) | 20 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Sim |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem intermediária (EF007264) | Não |
| Cor do elemento de atuação (EF007167) | Branco |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Possível interbloqueio (EF006281) | Sim |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 4 |
