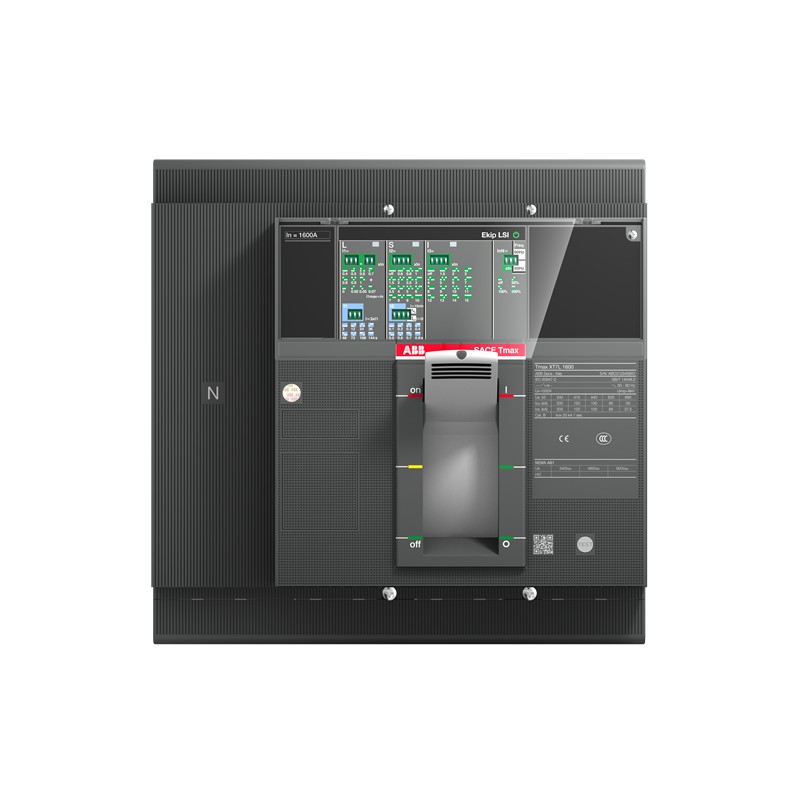

1SDA101176R1 ABB XT7H 1250 Ekip Dip LSI In 1250A 4p F F
1SDA101176R1
ABB
XT7H 1250 Ekip Dip LSI In=1250A 4p F F
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2357 |
| Environmental Product Declaration - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 02896d6a-e9f5-4644-b7ee-973bbbd71a57 Italy |
| SCIP simplificado | 86f9e3cb-27e1-4ac7-9fad-a44c2dd38cf1 Germany |
| e1e44a27-d4d1-4fe6-91ad-ae2b4987920e Portugal | |
| 37a2c78f-80a2-4057-b1cc-9e8b7c5e9089 Bulgaria | |
| 12e02f04-83ed-403d-b438-58b8fadf6919 Sweden | |
| ce95db1d-66db-4ddf-a1c9-11c19d68806a Denmark | |
| 37e06963-96e5-436f-8561-f523baf06779 Poland | |
| e5a4b192-b2f5-467f-bc54-850233145648 Germany | |
| 5a980451-4d88-4be7-9d35-01dadabfe935 Croatia | |
| 76c69585-cdfd-42de-8179-eb33b81ddf07 Finland | |
| 0599b60e-0651-43ec-9a26-ec308398cdde Poland | |
| d6bd9891-16cf-46e6-ae09-65d28aeae9ba Norway | |
| 386721a8-fed3-49d2-a2d2-4ba499e64004 Hungary | |
| 148680da-2f23-49de-8fe3-8064df742230 Greece | |
| 2eed8385-9731-4920-997c-b8fc7d30e575 Estonia | |
| 9546bec7-7d5d-4e63-8338-19f7c592148b Czech Republic | |
| bd306352-7547-4c42-b2e6-42c410f77a4e France | |
| 3c5e6b89-9bc6-406c-9d7c-a4b8ebd0cd5b France | |
| 8d1b1e29-a796-49e0-b608-17f22193db10 Germany | |
| 94698856-8a17-42e5-b467-6725ea7a37dd Sweden | |
| 0397d89c-f3da-4e9c-a22f-3220dd744278 Germany | |
| f2df6759-bbea-402a-94c8-bb3c21611de1 Spain | |
| 84ba4a89-61ac-4b9d-a132-0b0fe15e19ab Belgium | |
| 87d74e2b-8629-45f3-be06-25705cb9b900 Netherlands | |
| 02c3d93c-f70f-4c9a-94cb-b55428a52217 Poland | |
| 2b267b0f-bef3-40a8-8f64-7774e745a746 Belgium | |
| 6f0801d4-f1d7-4f35-8fbd-01e1369d990e Germany | |
| b35cd504-a1a3-40ee-b33e-cf4d4c6fcf70 Hungary | |
| Environmental | |
| Temperatura do ar ambiente | Operation -40 ... 125 °C |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT7HE412EFFF000XXX |
| E-Number (Norway) | 4380843 |
| EAN | 8056221014793 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 280 mm |
| Altura Líquida do Produto | 268 mm |
| Profundidade/Comprimento Líquidos do Produto | 166 mm |
| Peso Líquido do Produto | 12.5 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 360 mm |
| Altura da embalagem Nível 1 | 350 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 360 mm |
| Peso bruto da embalagem Nível 1 | 14 kg |
| Nível de Embalagem 1 EAN | 8056221014793 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Technical | |
| Current Type | AC |
| Electrical Durability | 3000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Encomenda Múltipla | 1 piece |
| Power Loss | at Rated Operating Conditions per Pole 57 W |
| Corrente nominal (In) | 1250 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 20 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Rated Uninterrupted Current (Iu) | 1250 A |
| Release | Ekip Dip LSI |
| Tipo de lançamento | EL |
| Short-Circuit Performance Level | H |
| Normas | IEC60947-2 |
| Sub-type | XT7 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107046A9648 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Mechanical Drawings | 1SDH002013A1101 |
| Wiring Diagram | 1SDM000002A1001 |
| Instruções e Manuais | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 1250 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 1250 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 1250 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 1250 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 4 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
