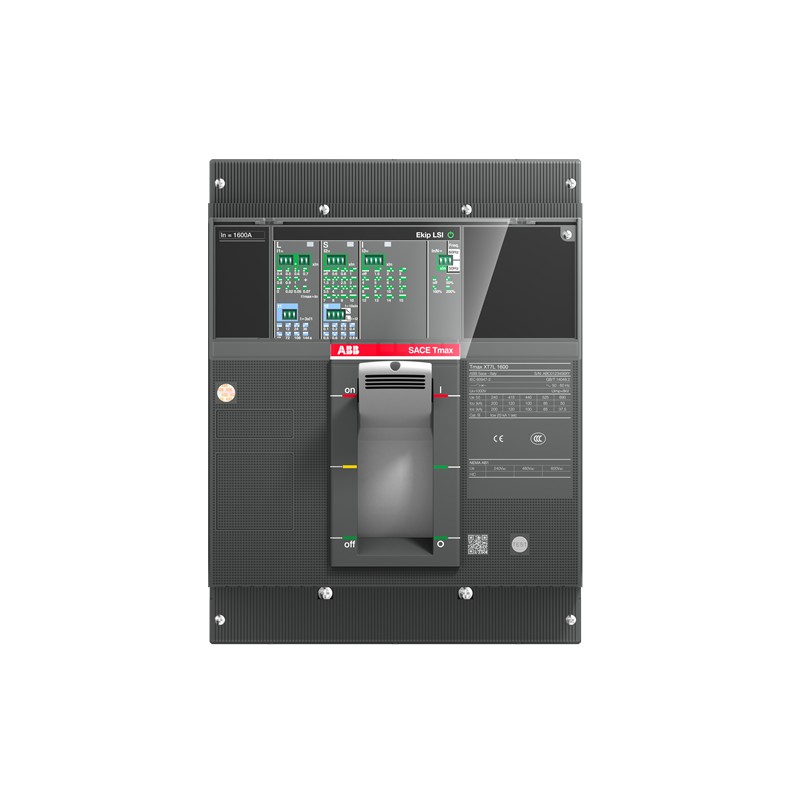

ABB 1SDA100864R1 1SDA100864R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

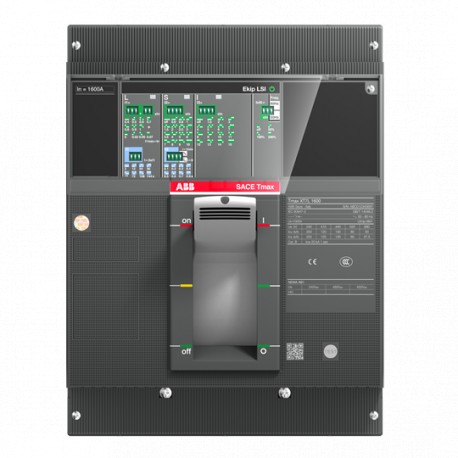

1SDA100864R1 ABB XT7S 1250 Ekip M Dip I In 1250A 3p F F

Referência: 1SDA100864R1

Fabricante: ABB

Descrição:

XT7S 1250 Ekip M Dip I In = 1250A 3p F F

XT7S 1250 Ekip M Dip I In=1250A 3p F F

Categorias:

Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
ABB > Caixa moldada "Isomax-Tmax"

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

Preço unitário: 2.909,12 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados.Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço

Prazo padrão: 25 dias.

Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.
Qualquier modificação nos prazos de entrega uma vez tratado o pedido lhe sería informado.
A este prazo ha que acrescentar o tempo de transito desde o nosso centro logístico at á sua empresa.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB EcoSolutions	Sim
ABB Site Meeting Group Waste To Landfill Target	UL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions	9AKK108468A2357
Environmental Product Declaration - EPD	9AKK108468A1895
	9AKK108468A4404
Extended Product Lifetime	Product Modularity
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 64.1 %
Material Compliance
REACH Declaration	9AKK108466A1425
Informação RoHS	9AKK108466A1424
Estado RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
Toxic Substances Control Act - TSCA	9AKK108467A8326
SCIP	16834ae9-2364-4fdc-bdd6-1e02a1b7a0e9 Italy
SCIP simplificado	0f0f19a6-9de0-4303-916f-149cbbaffe4f Spain
	f11d5fcb-175c-4872-8de5-72136d7d76e7 Belgium
	5f47cc85-9a7c-4017-b37d-8a658f590d5b Germany
	b3641183-8f12-480f-b653-9864c750afa4 Croatia
	2d94be83-71f7-4047-9cf3-659bf51ad327 Germany
	687bf14b-66e5-4d22-9c7f-ca9d8fe673b9 Estonia
	d1d94fb3-f04c-42a3-8b4f-6122938ac680 France
	d8b6517f-15fc-4a8e-a31a-a348a3eeffec Czech Republic
	1fd1c0fe-58c6-4f25-acfc-500b9d7c84ad Germany
	5ec55a41-7b21-440b-97b3-7312d98b37e6 Portugal
	c209eefd-36c9-4f02-a25a-a8e4c1649744 Sweden
	1d37657a-3c3c-49fa-8523-b2c198839a04 Hungary
	4afeadf1-4011-4e4f-8adb-d46cef219ed4 France
	8e678cf7-8d26-497b-b285-8cae340744f3 Denmark
	54a090d7-44a6-4636-bd53-faf0a4c32be3 Germany
	8147d891-5bd8-400a-b397-46a6c6a3e8fe Norway
	b1660275-fe22-404d-b383-0d3908d4ca29 Poland
	2122a9c7-1860-4dbb-a5d8-c066c3b74267 Poland
	27565d7b-dcfe-44b4-8958-dc21634417ce Germany
	ce9cdb4f-1208-4b6a-8354-1648f9a8eea6 Greece
	1a830c44-790e-4c3e-b968-4feb8fe52c86 Belgium
	12b09acf-24a8-4b64-8983-d6327e130300 Finland
	6234237d-8b68-47c2-8b77-b08826f98068 Poland
	c2ac7232-ad17-446d-8bb1-d9edc0954389 Bulgaria
	8d6a69bc-7f87-4c89-ad13-eac1c0e833e3 Hungary
	e7092e38-61fd-4aab-9a09-dd5db220573c Sweden
	07879589-d88c-42c9-a037-18e2c027a759 Netherlands
Environmental
Temperatura do ar ambiente	Operation -40 ... 125 °C
Informação ambiental	9AKK108467A6707
Ordering
Order Code US and Canada	XT7SE312EKFF000XXX
E-Number (Norway)	4380625
EAN	8056221009188
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85362090
Dimensions
Largura Líquida do Produto	210 mm
Altura Líquida do Produto	268 mm
Profundidade/Comprimento Líquidos do Produto	166 mm
Peso Líquido do Produto	9.7 kg
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	280 mm
Altura da embalagem Nível 1	350 mm
Profundidade/Comprimento da embalagem Nível 1	360 mm
Peso bruto da embalagem Nível 1	11.2 kg
Nível de Embalagem 1 EAN	8056221009188
Additional Information
Circuit Breaker Type to be Associated	Motor Protection
Tipo de produto principal	SACE Tmax XT
Nome de Produto	Moulded Case Circuit Breaker
Tipo de produto	Automatic Circuit Breaker
Version	F
CAD Dimensional Drawing	1SDH002065A1336
	1SDH002065A1338
Technical
Current Type	AC
Electrical Durability	3000 cycle
	60 cycles per hour
Mechanical Durability	10000 cycle
	60 cycles per hour
Número de polos	3P
Encomenda Múltipla	1 piece
Power Loss	at Rated Operating Conditions per Pole 57 W
Corrente nominal (I_n)	1250 A
Rated Impulse Withstand Voltage (U_imp)	8 kV
Rated Insulation Voltage (U_i)	1000 V
Tensão operacional nominal	690 V AC
Rated Service Short-Circuit Breaking Capacity (I_cs)	(220 V AC) 85 kA
	(230 V AC) 85 kA
	(240 V AC) 85 kA
	(380 V AC) 50 kA
	(415 V AC) 50 kA
	(440 V AC) 50 kA
	(500 V AC) 45 kA
	(525 V AC) 45 kA
	(690 V AC) 30 kA
Rated Short-time Withstand Current Low Voltage (I_cw)	20 kA
Rated Ultimate Short-Circuit Breaking Capacity (I_cu)	(220 V AC) 85 kA
	(230 V AC) 85 kA
	(240 V AC) 85 kA
	(380 V AC) 50 kA
	(415 V AC) 50 kA
	(440 V AC) 50 kA
	(500 V AC) 45 kA
	(525 V AC) 45 kA
	(690 V AC) 30 kA
Rated Uninterrupted Current (I_u)	1250 A
Release	Ekip M Dip I
Tipo de lançamento	EL
Short-Circuit Performance Level	S
Normas	IEC60947-2
Sub-type	XT7
Terminal Connection Type	Front
Certificates and Declarations
Ficha de dados, informação técnica	1SDC210100D0206
	1SDC210099D0206
Declaração de conformidade -CE	9AKK107046A9648
EU Data Act Compliance Declaration	1SDH002560A1001
Mechanical Drawings	1SDH002013A1101
Wiring Diagram	1SDM000002A1001
Instruções e Manuais	1SDH002013A1001
	1SDH002013A1002
External Classifications and Standards
ETIM 9	EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10	EC000228 - Power circuit-breaker for trafo/generator/installation protection
Código de classificação do objeto	Q
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
eClass	V11.1 : 27370409

ETIM for 1SDA100864R1 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)

Valor da característica1250 A

Nome da característicaIntervalo de tensões especificadas (EF003977)

Valor da característica690 V

Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)

Valor da característica12500 A

Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)

Valor da característica1250 A

Nome da característicaProteção integrada de falta à terra (EF007296)

Valor da característicaNão

Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)

Valor da característicaConexão por parafuso

Nome da característicaConstrução do dispositivo (EF008240)

Valor da característicaTécnica de instalação fixa para dispositivo embutido

Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)

Valor da característicaNão

Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)

Valor da característicaNão

Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)

Valor da característica0

Nome da característicaRelé de sinalização de gatilho disponível (EF007006)

Valor da característicaNão

Nome da característicaCom passagem de subtensão integrada (EF001390)

Valor da característicaNão

Nome da característicaNúmero de polos (EF001391)

Valor da característica3

Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)

Valor da característicaLado frontal

Nome da característicaTipo de elemento de controlo (EF006976)

Valor da característicaAlavanca/alavanca

Nome da característicaDispositivo completo com unidade de proteção (EF008906)

Valor da característicaSim

Nome da característicaAcionamento do motor integrado (EF006697)

Valor da característicaNão

Nome da característicaAcionamento do motor opcional (EF007386)

Valor da característicaSim

Nome da característicaGrau de proteção (IP) (EF005474)

Valor da característicaIP20

DATASHEET - PDF

Título

Tamanho

Tipo

PDF CATALOG ABB TMAX XT EN

70 Mbytes
