ABBCaixa moldada "Isomax-Tmax"1SDA100786R1 ABB XT6D 800 4p F F

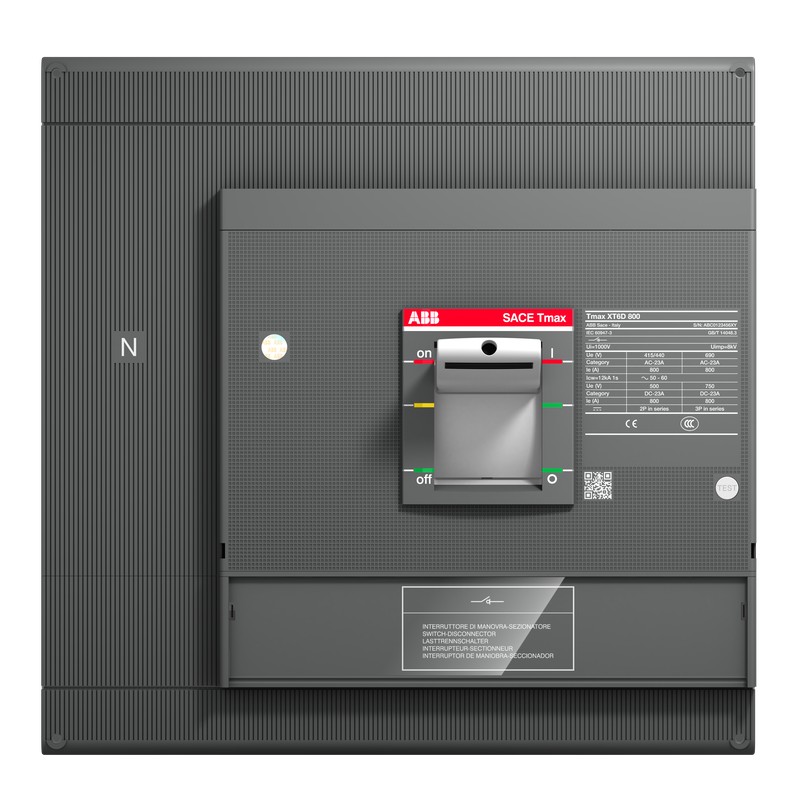

ABB 1SDA100786R1 1SDA100786R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SDA100786R1 ABB XT6D 800 4p F F

Referência: 1SDA100786R1

Fabricante: ABB

Descrição:

XT6D 800 4p F F

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Caixa moldada "Isomax-Tmax"

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.810,71 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB EcoSolutionsSim
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2355
Environmental Product Declaration - EPD9AKK108468A9751
9AKK108468A1894
Extended Product LifetimeProduct Modularity
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 60 %
Material Compliance
REACH Declaration9AKK108466A1425
Informação RoHS9AKK108466A1424
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
Environmental
Informação ambiental9AKK108467A6707
Ordering
Order Code US and CanadaXT6DE4800DFF000XXX
E-Number (Norway)4380595
EAN8056221008402
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362090
Dimensions
Largura Líquida do Produto280 mm
Altura Líquida do Produto268 mm
Profundidade/Comprimento Líquidos do Produto103.5 mm
Peso Líquido do Produto10.845 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1305 mm
Altura da embalagem Nível 1285 mm
Profundidade/Comprimento da embalagem Nível 1370 mm
Peso bruto da embalagem Nível 111.416 kg
Nível de Embalagem 1 EAN8056221008402
Additional Information
Tipo de produto principalSACE Tmax XT
Nome de ProdutoMoulded Case Circuit Breaker
Tipo de produtoSwitch Disconnector
VersionF
CAD Dimensional Drawing1SDH002065A1214
1SDH002065A1245
Technical
Electrical Durability5000 cycle
60 cycles per hour
Mechanical Durability20000 cycle
120 cycles per hour
Número de polos4P
Encomenda Múltipla1 piece
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-23A (Ie)(400 V) 800 A
(690 V) 800 A
Tensão operacional nominal690 V AC
750 V DC
Rated Short-time Withstand Current Low Voltage (Icw)10 kA
Rated Uninterrupted Current (Iu)800 A
NormasIEC60947-2
Sub-typeXT6
Terminal Connection TypeFront
Certificates and Declarations
Ficha de dados, informação técnica1SDC210100D0206
1SDC210099D0206
Declaração de conformidade -CE9AKK107680A2824
Mechanical Drawings1SDH002012A1101
Wiring Diagram1SDM000005A1001
Instruções e Manuais1SDH002012A1001
External Classifications and Standards
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de classificação do objetoQ
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
eClassV11.1 : 27371403

ETIM for 1SDA100786R1 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaNão
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica690 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica0 V
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica10 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaSim
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaBranco
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOG ABB TMAX XT EN
70 Mbytes
