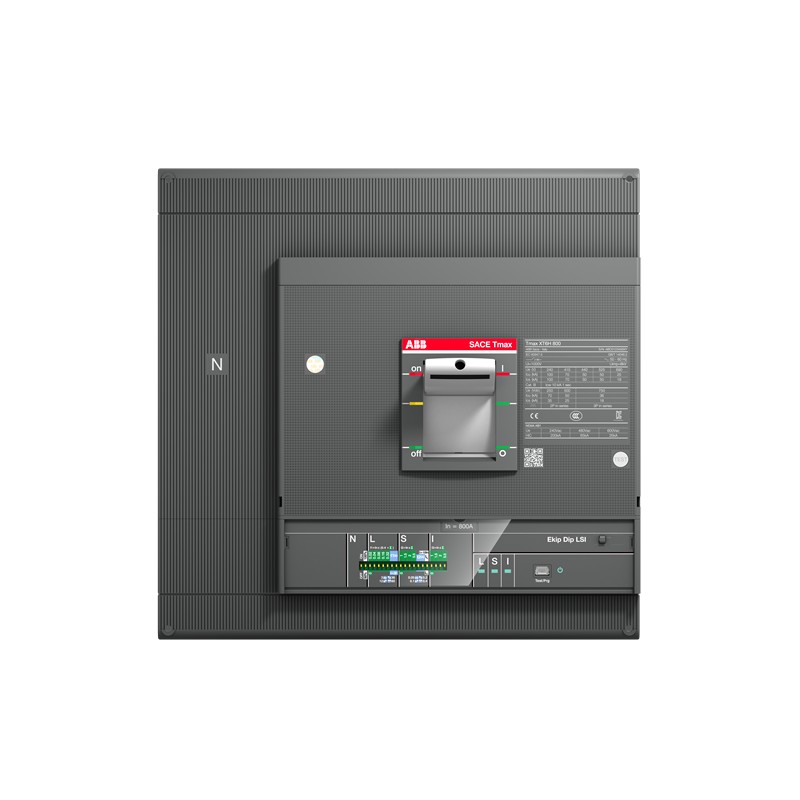

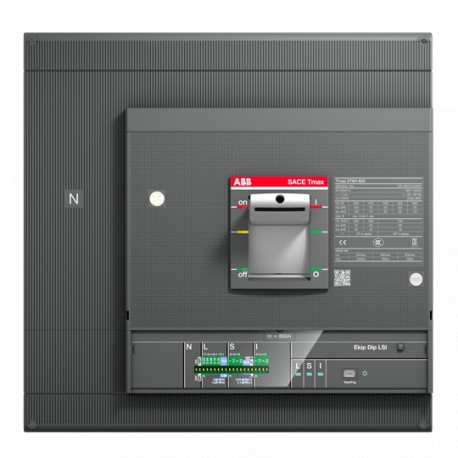

1SDA100734R1 ABB XT6N 800 Ekip Dip LSI In 800 4p F F
1SDA100734R1
ABB
XT6N 800 Ekip Dip LSI In=800 4p F F
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2356 |
| Environmental Product Declaration - EPD | 9AKK108468A9752 |
| 9AKK108468A2295 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 60 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 1cab6e26-7e09-4555-b261-61d47c69b0ac Italy |
| SCIP simplificado | efc369fb-1b48-472a-b765-42ea86905f2c Czech Republic |
| 25423fb6-3273-45a2-9bf9-72f8be91064f Croatia | |
| 50b900c2-98d5-4904-841f-400454b3ec5f Denmark | |
| ee69f0da-0b89-402b-98d6-0be0da4dc61a Germany | |
| 418a1ce8-7c4c-4799-b3b5-2c0707fd4396 Germany | |
| 2e98ccf1-75b3-4e52-b49c-bbcbba28ac98 Belgium | |
| 91631b4d-c758-4aad-9bf7-34ae02740790 Finland | |
| b8407d43-8129-4f00-9698-9556b93b2fb8 Poland | |
| de577373-f863-4034-987a-e2b3fc6761ed Poland | |
| 41df6345-38cd-441b-8f60-9f6dfac52e39 Germany | |
| 2f2e34c2-939d-4441-a05c-f70550d32977 Hungary | |
| 86c4cc12-5f06-4137-838e-88bf944468fd Germany | |
| 5071137e-ba98-4ef3-9cfd-7800caafe8c5 France | |
| de725ad7-0a47-42e9-8b04-b3353fb0aa7f Spain | |
| 9c22bb59-ca0a-427b-b351-15bba081866d Belgium | |
| 50c8e940-ee6d-4fa3-b59b-b1bcc8eca272 Netherlands | |
| 737f8a64-ee2a-4761-8d11-2a1cc37c5fc1 Hungary | |
| bd2597ee-ae1c-4bd1-95ca-69e7272de68a Norway | |
| 985c02ca-54b0-47f5-99b8-09e32ae8d272 Bulgaria | |
| 2d6cabc6-4b36-48f1-9709-547cd59fbfe8 Portugal | |
| f7ea8bf9-2932-4ff5-97ee-5c9760e3e0fa Greece | |
| d5a8b993-cb8b-4497-9f39-d903636a2d8c Estonia | |
| 9594abad-6552-44b3-a825-3c84b428e4ca Sweden | |
| 3002d55f-7843-4171-aae8-c9cd842a1fb8 Poland | |
| bdaac41c-a7f3-49d9-8e72-95d8ee687a0f Sweden | |
| 360a4875-8a28-4f5d-a167-29b81a1123b4 Germany | |
| 148737fd-3614-41ae-b275-e66b07585b38 France | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT6NE4800FFF000XXX |
| E-Number (Finland) | 3641878 |
| E-Number (Norway) | 4380579 |
| EAN | 8056221003599 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 280 mm |
| Altura Líquida do Produto | 268 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.5 mm |
| Peso Líquido do Produto | 12 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 305 mm |
| Altura da embalagem Nível 1 | 285 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 370 mm |
| Peso bruto da embalagem Nível 1 | 14 kg |
| Nível de Embalagem 1 EAN | 8056221003599 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1214 |
| 1SDH002065A1245 | |
| Technical | |
| Current Type | AC |
| Electrical Durability | 5000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 4P |
| Encomenda Múltipla | 1 piece |
| Power Loss | 53.4 W |
| Corrente nominal (In) | 800 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 10 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 2 Poles in Series 20 kA | |
| (750 V DC) 3 Poles in Series 18 kA | |
| Rated Uninterrupted Current (Iu) | 800 A |
| Release | Ekip Dip LSI |
| Tipo de lançamento | EL |
| Short-Circuit Performance Level | N |
| Normas | IEC60947-2 |
| Sub-type | XT6 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107680A2825 |
| Mechanical Drawings | 1SDH002012A1101 |
| Wiring Diagram | 1SDM000005A1001 |
| Instruções e Manuais | 1SDH002012A1001 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 800 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 320.0 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 800 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 800 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 4 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
