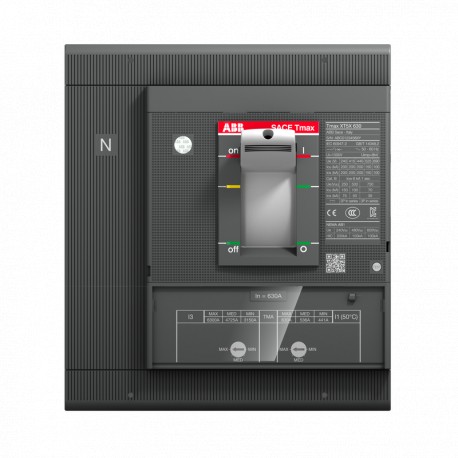

1SDA100520R1 ABB XT5H 400 TMA 400-4000 4p F F InN 50%In
1SDA100520R1
ABB
XT5H 400 TMA 400-4000 4p F F InN=50%In
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Environmental Product Declaration - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 018179c2-ebb5-49e5-8805-a778afaec015 Italy |
| SCIP simplificado | b19421af-9b12-4a18-b759-9a32bb8e0f90 Germany |
| 57004b6f-4b3b-4344-815b-1434e0f73479 Poland | |
| 6e4a7151-940d-4869-b77e-cfefd2c2de22 Denmark | |
| 56f7e197-9557-4180-8e45-0e5b977a3830 Croatia | |
| 9a4b3cbd-7608-4f3f-ab8c-9938396a4512 Norway | |
| e4a82e6d-6750-4b60-adff-d3ca5bb34d21 Germany | |
| 56f7e197-9557-4180-8e45-0e5b977a3830 Croatia | |
| 0643324d-10db-41ae-9cd4-ee93fb0f1b1d Portugal | |
| f512b1fc-5352-4f2f-a6f5-4e9ab7a87a4d Hungary | |
| 80f091b8-63f7-4cb1-af9b-f3c589debe1b Germany | |
| ac0497bc-ae1a-45e8-8f3a-3630c2291291 Sweden | |
| 38d41b55-d722-4422-87c4-4ae4047bfc01 Netherlands | |
| 0643324d-10db-41ae-9cd4-ee93fb0f1b1d Portugal | |
| b57a1a94-1f27-484a-ad59-cf175540ec26 Greece | |
| 57004b6f-4b3b-4344-815b-1434e0f73479 Poland | |
| cb912984-b4c1-45aa-bfd5-59262612bf75 Poland | |
| ee86d9c3-82c8-44da-bf24-5e0ab0f9758d Germany | |
| 1ee15358-7f21-4eae-95db-c05b09b5877d Sweden | |
| c9ee2c58-ca44-4eda-870f-9dbddaa3eb81 Finland | |
| b57a1a94-1f27-484a-ad59-cf175540ec26 Greece | |
| 333be055-21ba-4c68-878e-64ed8a376fb3 France | |
| 07a66051-4763-4820-9633-637504681a50 Poland | |
| e7de0662-637c-457e-82ce-afa5c5a6de59 Czech Republic | |
| ee86d9c3-82c8-44da-bf24-5e0ab0f9758d Germany | |
| 76a3435f-0f44-45a3-9561-0da91ef0be0a Germany | |
| c48e57b0-98f2-4eb2-aad6-750d700d30e9 France | |
| aa690d72-78af-4a43-857c-01008fcbaba2 Hungary | |
| 025cbe74-d54f-413f-847f-444f2d528b30 Spain | |
| 6e4a7151-940d-4869-b77e-cfefd2c2de22 Denmark | |
| d26a8774-2a17-41c7-b53e-f601106f62db Bulgaria | |
| 9a4b3cbd-7608-4f3f-ab8c-9938396a4512 Norway | |
| 35f62ede-0744-494a-b6b8-07fe9c5616bb Belgium | |
| 76a3435f-0f44-45a3-9561-0da91ef0be0a Germany | |
| d076a09f-4834-43d5-bd1c-044bd68405d0 Belgium | |
| 35f62ede-0744-494a-b6b8-07fe9c5616bb Belgium | |
| b19421af-9b12-4a18-b759-9a32bb8e0f90 Germany | |
| c9ee2c58-ca44-4eda-870f-9dbddaa3eb81 Finland | |
| c48e57b0-98f2-4eb2-aad6-750d700d30e9 France | |
| cd5285b4-ca4b-4062-92b0-3e9cde0d728c Estonia | |
| 80f091b8-63f7-4cb1-af9b-f3c589debe1b Germany | |
| e4a82e6d-6750-4b60-adff-d3ca5bb34d21 Germany | |
| cd5285b4-ca4b-4062-92b0-3e9cde0d728c Estonia | |
| d076a09f-4834-43d5-bd1c-044bd68405d0 Belgium | |
| 1ee15358-7f21-4eae-95db-c05b09b5877d Sweden | |
| 025cbe74-d54f-413f-847f-444f2d528b30 Spain | |
| ac0497bc-ae1a-45e8-8f3a-3630c2291291 Sweden | |
| 333be055-21ba-4c68-878e-64ed8a376fb3 France | |
| 07a66051-4763-4820-9633-637504681a50 Poland | |
| f512b1fc-5352-4f2f-a6f5-4e9ab7a87a4d Hungary | |
| 38d41b55-d722-4422-87c4-4ae4047bfc01 Netherlands | |
| e7de0662-637c-457e-82ce-afa5c5a6de59 Czech Republic | |
| d26a8774-2a17-41c7-b53e-f601106f62db Bulgaria | |
| aa690d72-78af-4a43-857c-01008fcbaba2 Hungary | |
| cb912984-b4c1-45aa-bfd5-59262612bf75 Poland | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT5HEN40ABFF000XXX |
| EAN | 8056221005968 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 186 mm |
| Altura Líquida do Produto | 205 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.5 mm |
| Peso Líquido do Produto | 5.6 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 250 mm |
| Altura da embalagem Nível 1 | 245 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 285 mm |
| Peso bruto da embalagem Nível 1 | 6.088 kg |
| Nível de Embalagem 1 EAN | 8056221005968 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Technical | |
| Current Type | AC/DC |
| Electrical Durability | 7000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 4P |
| Encomenda Múltipla | 1 piece |
| Power Loss | 24.1 W |
| Corrente nominal (In) | 400 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Instantaneous Short-Circuit Current Setting (Ii) | 2000…4000 A |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| 750 V DC | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poles in Series 40 kA | |
| (500 V DC) 2 Poles in Series 40 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 5 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poles in Series 50 kA | |
| (500 V DC) 2 Poles in Series 50 kA | |
| Rated Uninterrupted Current (Iu) | 400 A |
| Release | TMA |
| Tipo de lançamento | TM |
| Setting Range | 280…400 A |
| Short-Circuit Performance Level | H |
| Normas | IEC60947-2 |
| Sub-type | XT5 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107680A2824 |
| Mechanical Drawings | 1SDH002011A1101 |
| Wiring Diagram | 1SDM000005A1001 |
| Instruções e Manuais | 1SDH002011A1001 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 400 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 160.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 2000 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 4 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
