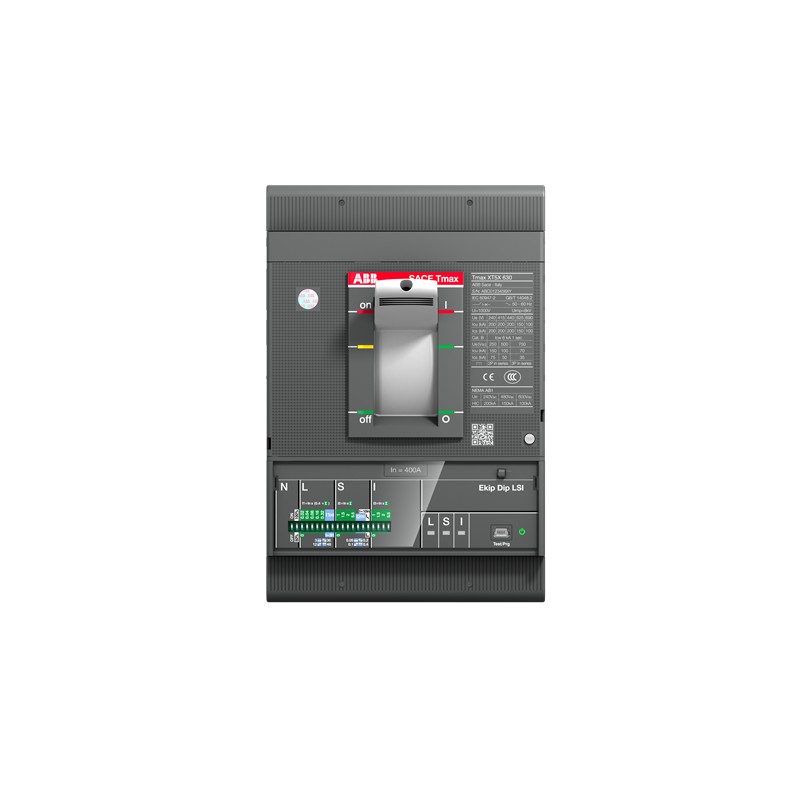

1SDA100505R1 ABB XT5H 630 Ekip M Dip I In 630A 3p F F
1SDA100505R1
ABB
XT5H 630 Ekip M Dip I In=630A 3p F F
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2354 |
| Environmental Product Declaration - EPD | 9AKK108468A1899 |
| 9AKK108468A9748 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | d73eb91b-7335-45c1-a49a-48d035485e16 Italy |
| SCIP simplificado | 42d53850-9b3d-43e4-8ec5-abdc1823894a Germany |
| 56551508-56e0-471d-bac9-9b5af1cf87b7 Netherlands | |
| aafd1c1c-f287-497d-8811-83830b611810 Norway | |
| 4e5e6d30-1cf4-4540-8a27-ee36582b698b Finland | |
| 09b69543-83a6-4adf-b6a1-bdd994fe9eb2 Netherlands | |
| 63bb8b69-7101-4b6c-bfa3-fe8d0939880a Germany | |
| 4aa55ea3-81da-4709-8502-35b3f94d0e9e Denmark | |
| 3ea81719-e2d5-4abd-8f9c-609348f1d0df Germany | |
| 48d210ea-1960-4ca6-9672-cfd9f9fa9445 Croatia | |
| 3c71650f-85fa-4d52-b3d9-b1c3401c9213 Czech Republic | |
| b16729a5-1fc1-4558-9e72-78438289b5f0 Poland | |
| 9896a90b-5046-4e8e-8c53-bdc9377a86fa Netherlands | |
| 8ee5272b-700c-46e3-bf94-02d4261478ad Netherlands | |
| 9c1a0447-d8b8-4237-8c40-46c58c64a5ef Estonia | |
| 3c45aed8-e15f-44dd-810f-ffc875ab3976 Portugal | |
| 1e1ebfc8-cc31-4032-a61a-3308b0d4a538 Bulgaria | |
| ca518072-b4eb-422a-9003-9b2e49303943 Sweden | |
| a380f237-8094-4538-8f2a-744bebc6dab9 Poland | |
| ca8ef332-cdda-42dc-afd0-9200f4901f3f France | |
| dd31c244-20ca-4aab-99a2-5fe86a0fc9f8 Sweden | |
| 89ea540b-1bc1-430b-8c16-d26dcc3db19c Greece | |
| 6062d324-caee-40f5-ad14-90df6bf86d63 Germany | |
| 115bc527-1e54-4277-a8fd-71dcd666ca7a Germany | |
| 2337b68e-45ed-45cd-988b-5f0ca7fab1c2 France | |
| e88c7d9a-dc71-4fe8-b5a6-1c6fabec3c9b Netherlands | |
| 73a8a9a1-8fbd-42b6-833c-c255d3b3de55 Spain | |
| 5a144823-ae7f-4e99-940a-1203eef0c3e4 Poland | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT5HE363BKFF000XXX |
| E-Number (Norway) | 4380312 |
| EAN | 8056221005821 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 140 mm |
| Altura Líquida do Produto | 205 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.5 mm |
| Peso Líquido do Produto | 4.82 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 250 mm |
| Altura da embalagem Nível 1 | 245 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 285 mm |
| Peso bruto da embalagem Nível 1 | 5.308 kg |
| Nível de Embalagem 1 EAN | 8056221005821 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Motor Protection |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Technical | |
| Current Type | AC |
| Electrical Durability | 5000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Encomenda Múltipla | 1 piece |
| Power Loss | 45 W |
| Corrente nominal (In) | 630 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 30 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 6 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| Rated Uninterrupted Current (Iu) | 630 A |
| Release | Ekip M Dip I |
| Tipo de lançamento | EL |
| Short-Circuit Performance Level | H |
| Normas | IEC60947-2 |
| Sub-type | XT5 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107680A2824 |
| Mechanical Drawings | 1SDH002011A1101 |
| Wiring Diagram | 1SDM000005A1001 |
| Instruções e Manuais | 1SDH002011A1001 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 630 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 378.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 630 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
