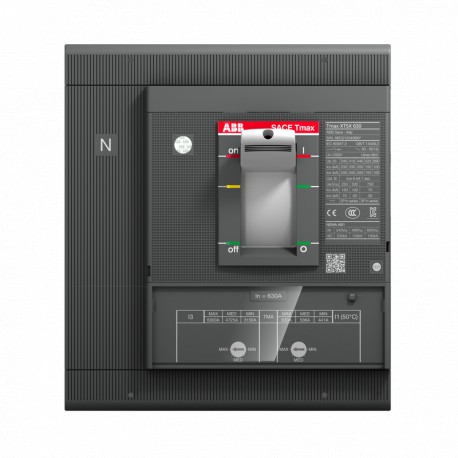

1SDA100385R1 ABB XT5N 400 TMA 400-4000 4p F F InN 100%In
1SDA100385R1
ABB
XT5N 400 TMA 400-4000 4p F F InN=100%In
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Environmental Product Declaration - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | eea60081-741a-49ae-b7b1-2ddaec1bf8a5 Italy |
| SCIP simplificado | 7e35ce4b-2b81-467f-94af-fa803469fe73 Germany |
| 0903d12e-6f5e-428c-ad9b-f0c46cd6951e Netherlands | |
| 4e4a3233-9de4-48d3-8c48-91bb2a83690d Poland | |
| 49ceef5b-aa3f-48a4-b7a0-c1c70a915fde Sweden | |
| 65fc2e41-4e6d-41b7-bc7c-3adc0b782157 Norway | |
| e9bbae4d-29f3-4ccf-889d-053f8ed9b25e Finland | |
| 3c05b67d-e43f-45c7-8716-2592e719c3f7 Netherlands | |
| b5eb4cd8-90ad-454b-97fc-65fbb20f234d Germany | |
| b94d6ae9-8433-40e5-9fda-0c7c8a3011f5 Denmark | |
| ec0af2ae-0b43-40cf-a928-da9dcb6968ee Germany | |
| c69df494-adc8-4c4d-85b4-4a36e270a27b Croatia | |
| 83228fc3-3495-43ff-bd2d-b4f2f63b0e3f Czech Republic | |
| 18aea661-5326-45e1-8853-0c911155498d Poland | |
| 40bd1dbf-1cff-4d60-be49-a85bb95fecd0 Netherlands | |
| bd1f85b9-d257-4a13-9291-808836ae3c5d Netherlands | |
| ed3d54c8-d312-486c-9d1f-7cc9cda513bd Estonia | |
| 42d0a369-8f59-4b20-ad3f-e23943b31e06 Greece | |
| 33987e54-5176-4f49-bdf2-1cb0b6bc205c Portugal | |
| 6e2b437b-d283-476c-a924-19bcc3bfc8ce Bulgaria | |
| 5ad2140e-b4a9-4a1b-ac2a-58672db38636 Sweden | |
| 7daf2e63-692e-4730-9592-b67188fd0eb0 Poland | |
| 66fc87c2-5e22-4313-a434-083cbb4beed9 France | |
| 7ce1528a-28f9-4d44-bf45-ae4f51b5586c Germany | |
| 2cd1fb2c-692c-4caf-ae7e-2ce1d5802d79 Germany | |
| 1e53aea6-1b2a-4b4d-8a71-5397613aca53 France | |
| 5fde2033-e8dd-470f-8114-0bda083a9a8e Netherlands | |
| 9f7a73c9-6e24-4cf9-b719-d1969037fe4b Spain | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT5NE440ABFF000XXX |
| E-Number (Norway) | 4380399 |
| EAN | 8056221004626 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 186 mm |
| Altura Líquida do Produto | 205 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.5 mm |
| Peso Líquido do Produto | 5.6 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 250 mm |
| Altura da embalagem Nível 1 | 245 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 285 mm |
| Peso bruto da embalagem Nível 1 | 6.088 kg |
| Nível de Embalagem 1 EAN | 8056221004626 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Technical | |
| Current Type | AC/DC |
| Electrical Durability | 7000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 4P |
| Encomenda Múltipla | 1 piece |
| Power Loss | 24.1 W |
| Corrente nominal (In) | 400 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Instantaneous Short-Circuit Current Setting (Ii) | 2000…4000 A |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| 750 V DC | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 5 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Rated Uninterrupted Current (Iu) | 400 A |
| Release | TMA |
| Tipo de lançamento | TM |
| Setting Range | 280…400 A |
| Short-Circuit Performance Level | N |
| Normas | IEC60947-2 |
| Sub-type | XT5 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107680A2824 |
| Mechanical Drawings | 1SDH002011A1101 |
| Wiring Diagram | 1SDM000005A1001 |
| Instruções e Manuais | 1SDH002011A1001 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 400 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 160.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 2000 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 4 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
