ABBCaixa moldada "Isomax-Tmax"1SDA100374R1 ABB XT5N 400 TMG 320-1600 3p F F

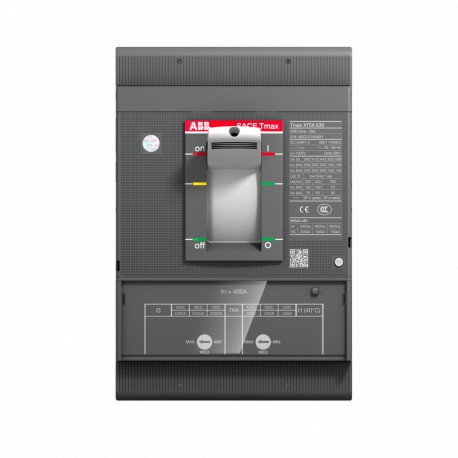

ABB 1SDA100374R1 1SDA100374R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SDA100374R1 ABB XT5N 400 TMG 320-1600 3p F F

Referência: 1SDA100374R1

Fabricante: ABB

Descrição:

XT5N 400 TMG 320-1600 3p F F
C.BREAKER TMAX XT5N 400 FIXO TRIPOLAR COM TERMINAIS FRONTAIS E LIBERAÇÃO TERMOMAGNÉTICA TMG R 320 I3=800...1600

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • ABB > Caixa moldada "Isomax-Tmax"

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.197,74 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

b'

visão geral

Tipo de produto estendido:
XT5N 400 TMG 320-1600 3p F F
ID do produto:
1SDA100374R1
Ean:
8056221004510
Descrição do catálogo:
XT5N 400 TMG 320-1600 3p F F
Descrição longa:
C.BREAKER TMAX XT5N 400 FIXO TRIPOLAR COM TERMINAIS FRONTAIS E LIBERAÇÃO TERMOMAGNÉTICA TMG R 320 I3=800...1600

ordenação

Ean:
8056221004510
Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85362090

Dimensões

Largura líquida do produto:
140 mm
Altura líquida do produto:
205 mm
Profundidade do produto/comprimento da rede:
103,5 mm
Peso líquido do produto:
4.775 kg

Informações sobre o contêiner

Unidades de nível de pacote 1:
1 peça
Largura do nível do pacote 1:
250 mm
Altura do nível do pacote 1:
245 mm
Profundidade / Comprimento do nível do pacote 1:
285 mm
Nível de peso bruto 1 do pacote:
5.263 kg
Pacote EAN nível 1:
8056221004510

informações adicionais

Tipo de disjuntor que está associado:
Proteção do gerador
Tipo atual:
bi
Durabilidade elétrica:
120 ciclos por hora

Ciclo 7000
Durabilidade mecânica:
240 ciclos por hora

Ciclo 20000
Número de postes:
3
Ordem múltipla:
1 peça
Perda de energia:
16,9 W
Principal tipo de produto:
SACE Tmax XT
Nome do produto:
Disjuntor de caixa moldada
Tipo de produto:
Cb
Corrente nominal (In):
320 A
Tensão nominal de suporte a impulso (Uduende):
8 kV
Ajuste nominal de corrente instantânea de curto-circuito (Ieu):
800... 1600 A
Tensão de isolamento nominal (Ueu):
1000 V
Tensão operacional nominal:
690 V AC

750 V DC
Capacidade nominal de quebra de curto-circuito de serviço (ICs):
(220 VAC) 70 kA

(230 VAC) 70 kA

(240 V AC) 70 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 36 kA

(500 VAC) 25 kA

(525 V AC) 25 kA

(690 V AC) 20 kA

(250 V DC) 2 polos na série 25 kA

(500 V DC) 2 polos na série 25 kA
Suporte de classificação de curto prazo atual (ICw):
6 kA
Capacidade de quebra de curto circuito nominal definitiva (IRio):
(220 VAC) 70 kA

(230 VAC) 70 kA

(240 V AC) 70 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 36 kA

(500 VAC) 25 kA

(525 V AC) 25 kA

(690 V AC) 20 kA

(250 V DC) 2 polos na série 25 kA

(500 V DC) 2 polos na série 25 kA
Corrente nominal ininterrupta (IU):
400 A
lançar:
TMG
Tipo de versão:
Tm
Faixa de ajuste:
224… 320 UMA
Nível de desempenho de curto-circuito:
n
Padrões:
IEC 60947
Subtipo:
XT5
Tipo de conexão terminal:
Disjuntores fixos
Versão:
fá

Certificados e declarações (número do documento)

Declaração de Conformidade - CE:
9AKK107680A2824
Instruções e manuais:
1SDH002011A1001

Classificações

ETIM 7:
EC000228 - Disjuntor de alimentação para proteção de bloqueio/gerador/instalação
Código de classificação de objetos:
Q
Categoria WEEE:
5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
'

ETIM for 1SDA100374R1 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica320 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica690 V
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica128.0 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica1600 A
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOG ABB TMAX XT EN
70 Mbytes
