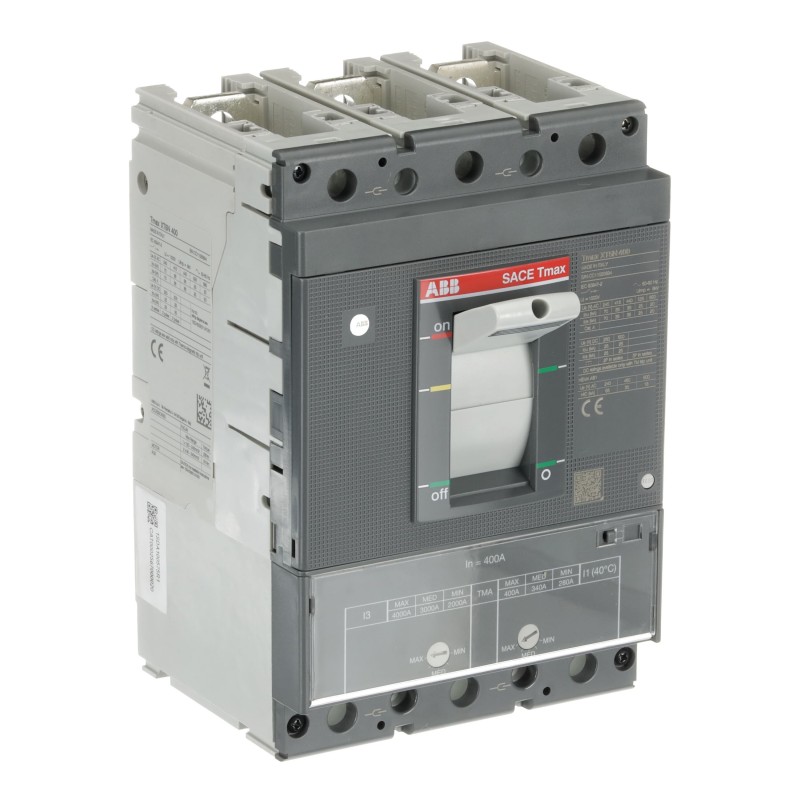

1SDA100345R1 ABB XT5N 400 TMA 400-4000 3p F F
1SDA100345R1
ABB
XT5N 400 TMA 400-4000 3p F F
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Environmental Product Declaration - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 7affa64c-adcd-476f-89ff-6e49b6bca197 Italy |
| SCIP simplificado | 1e0c266e-3e17-4075-b677-352a54b8e7b0 Denmark |
| 459d7944-828c-435f-8739-be4619b51bd5 Bulgaria | |
| 8f887146-9a43-4654-be1d-4aa9745270bd Germany | |
| 6d3443c5-f72f-492f-a5ee-749ca0036f0b Poland | |
| f3ac34f3-524f-43fb-b8a7-5b83c55071ae Belgium | |
| 5c27ca53-2a5c-4488-ae7a-c4a5adc58f45 Belgium | |
| d04887a7-d5e4-4608-99c6-edba1faca095 Germany | |
| 5948241c-ea53-4631-8000-27b71d77d252 Norway | |
| 5008162f-5739-4631-9cab-89e61e9e5cd0 Finland | |
| 5c27ca53-2a5c-4488-ae7a-c4a5adc58f45 Belgium | |
| 61350103-c802-4335-a4ca-1f61faa02492 Sweden | |
| d04887a7-d5e4-4608-99c6-edba1faca095 Germany | |
| 262b88de-c3c8-43e5-98ac-c383239d15e3 Czech Republic | |
| 6d3443c5-f72f-492f-a5ee-749ca0036f0b Poland | |
| 0a9498c7-0d05-469f-abac-3d669e38e78d Poland | |
| 4af56212-2fcb-4335-bacb-069d25dffee8 Germany | |
| 1e0c266e-3e17-4075-b677-352a54b8e7b0 Denmark | |
| 4af56212-2fcb-4335-bacb-069d25dffee8 Germany | |
| c4243989-3779-41ff-b138-9e4ee984d1bc Poland | |
| b3290f26-6e62-4d5a-a45e-b18271e9ed25 Portugal | |
| c2f23de2-c1f9-4731-ad8d-6292f046efcb Greece | |
| 3ffba179-c6e2-4e37-a756-6582ac233bca Hungary | |
| ccb46602-b602-491f-b888-51c86f1c28d3 Germany | |
| 77e37cfc-7912-4c5f-b389-76182840d593 Croatia | |
| b3290f26-6e62-4d5a-a45e-b18271e9ed25 Portugal | |
| b0f9d7e3-b90c-47e1-bced-631c5eca8b0a Germany | |
| 5948241c-ea53-4631-8000-27b71d77d252 Norway | |
| c2f23de2-c1f9-4731-ad8d-6292f046efcb Greece | |
| 77e37cfc-7912-4c5f-b389-76182840d593 Croatia | |
| be6b53eb-2e2b-4e54-8553-36748553deb8 France | |
| 8f887146-9a43-4654-be1d-4aa9745270bd Germany | |
| 41b18c5f-2334-497d-ad81-0c5a091b97af Sweden | |
| 9a96a8f9-592b-4ca8-8a1d-2313cbbcb6c5 Netherlands | |
| 5008162f-5739-4631-9cab-89e61e9e5cd0 Finland | |
| 5dd335e0-bb09-4aa5-b997-e85c1d7efde6 Hungary | |
| 6c221fc5-26f1-4ed9-808f-c24bbe4eed04 Spain | |
| bb2394bb-47a3-497d-acc1-c36b69dfe409 Estonia | |
| 9a96a8f9-592b-4ca8-8a1d-2313cbbcb6c5 Netherlands | |
| 3ffba179-c6e2-4e37-a756-6582ac233bca Hungary | |
| 459d7944-828c-435f-8739-be4619b51bd5 Bulgaria | |
| 262b88de-c3c8-43e5-98ac-c383239d15e3 Czech Republic | |
| c4243989-3779-41ff-b138-9e4ee984d1bc Poland | |
| 11a47997-b948-4d73-ab2a-8994d10e93f0 France | |
| f3ac34f3-524f-43fb-b8a7-5b83c55071ae Belgium | |
| bb2394bb-47a3-497d-acc1-c36b69dfe409 Estonia | |
| 6c221fc5-26f1-4ed9-808f-c24bbe4eed04 Spain | |
| 5dd335e0-bb09-4aa5-b997-e85c1d7efde6 Hungary | |
| be6b53eb-2e2b-4e54-8553-36748553deb8 France | |
| 41b18c5f-2334-497d-ad81-0c5a091b97af Sweden | |
| 11a47997-b948-4d73-ab2a-8994d10e93f0 France | |
| ccb46602-b602-491f-b888-51c86f1c28d3 Germany | |
| b0f9d7e3-b90c-47e1-bced-631c5eca8b0a Germany | |
| 0a9498c7-0d05-469f-abac-3d669e38e78d Poland | |
| 61350103-c802-4335-a4ca-1f61faa02492 Sweden | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT5NE340ABFF000XXX |
| E-Number (Finland) | 3641302 |
| E-Number (Norway) | 4380244 |
| EAN | 8056221004220 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 140 mm |
| Altura Líquida do Produto | 205 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.5 mm |
| Peso Líquido do Produto | 4.775 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 250 mm |
| Altura da embalagem Nível 1 | 245 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 285 mm |
| Peso bruto da embalagem Nível 1 | 5.263 kg |
| Nível de Embalagem 1 EAN | 8056221004220 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Technical | |
| Current Type | AC/DC |
| Electrical Durability | 7000 cycle |
| 60 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Encomenda Múltipla | 1 piece |
| Power Loss | 24.1 W |
| Corrente nominal (In) | 400 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Instantaneous Short-Circuit Current Setting (Ii) | 2000…4000 A |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| 750 V DC | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | 5 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Rated Uninterrupted Current (Iu) | 400 A |
| Release | TMA |
| Tipo de lançamento | TM |
| Setting Range | 280…400 A |
| Short-Circuit Performance Level | N |
| Normas | IEC60947-2 |
| Sub-type | XT5 |
| Terminal Connection Type | Front |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK107680A2824 |
| Mechanical Drawings | 1SDH002011A1101 |
| Wiring Diagram | 1SDM000005A1001 |
| Instruções e Manuais | 1SDH002011A1001 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 400 A |
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 160.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 2000 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
