ABBDisjuntores em caixa moldada ≤ 250 A Xtmax1SDA100229R1 ABB XT4S 160 Ekip Dip LIG In 160A 4p F F

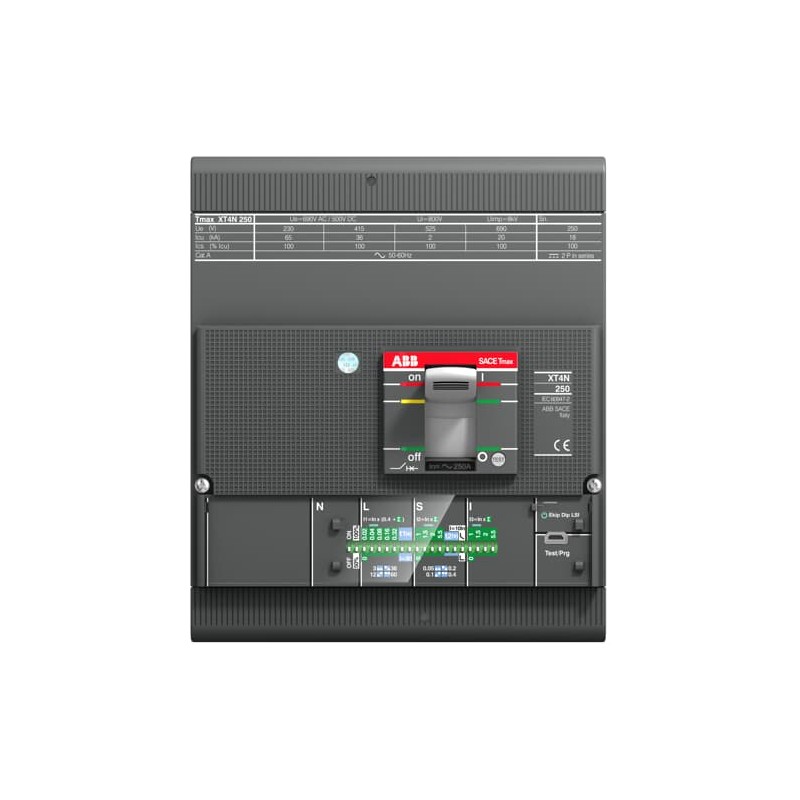

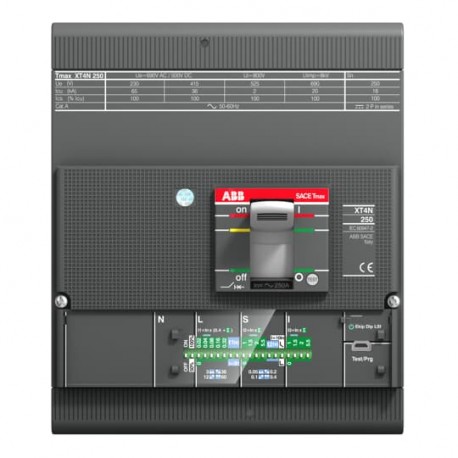

ABB 1SDA100229R1 1SDA100229R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SDA100229R1 ABB XT4S 160 Ekip Dip LIG In 160A 4p F F

Referência: 1SDA100229R1

Fabricante: ABB

Descrição:

XT4S 160 Ekip Dip LIG In=160A 4p F F
C.BREAKER TMAX XT4S 160 FIXO DE QUATRO PÓLOS COM TERMINAIS FRONTAIS E DESBLOQUEIO DE ESTADO SÓLIDO EM AC EKIP DIP LIG R 160 A

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • ABB > Disjuntores em caixa moldada ≤ 250 A Xtmax

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.137,16 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

b'

visão geral

Tipo de produto estendido:
XT4S 160 Ekip Dip LIG In=160A 4p F F
ID do produto:
1SDA100229R1
Ean:
8056221002837
Descrição do catálogo:
XT4S 160 Ekip Dip LIG In=160A 4p F F
Descrição longa:
C.BREAKER TMAX XT4S 160 FIXO DE QUATRO PÓLOS COM TERMINAIS FRONTAIS E DESBLOQUEIO DE ESTADO SÓLIDO EM AC EKIP DIP LIG R 160 A

ordenação

Ean:
8056221002837
Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85362090

Dimensões

Largura líquida do produto:
140 mm
Altura líquida do produto:
160 mm
Profundidade do produto/comprimento da rede:
82,5 mm
Peso líquido do produto:
3,05 kg

Informações sobre o contêiner

Unidades de nível de pacote 1:
1 peça
Largura do nível do pacote 1:
145 mm
Altura do nível do pacote 1:
210 mm
Profundidade / Comprimento do nível do pacote 1:
168 mm
Nível de peso bruto 1 do pacote:
3,5 kg
Pacote EAN nível 1:
8056221002837

informações adicionais

Tipo de disjuntor que está associado:
Distribuição de energia
Tipo atual:
corrente alternada
Durabilidade elétrica:
120 ciclos por hora

Ciclo 8000
Durabilidade mecânica:
240 ciclos por hora

Ciclo 25000
Número de postes:
4
Ordem múltipla:
1 peça
Perda de energia:
sob condições nominais de operação por pólo 8,9 W
Principal tipo de produto:
SACE Tmax XT
Nome do produto:
Disjuntor de caixa moldada
Tipo de produto:
Cb
Corrente nominal (In):
160 A
Tensão nominal de suporte a impulso (Uduende):
8 kV
Tensão de isolamento nominal (Ueu):
1000 V
Tensão operacional nominal:
690 V AC
Capacidade nominal de quebra de curto-circuito de serviço (ICs):
(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 36 kA

(525 V AC) 25 kA

(690 V AC) 12 kA
Capacidade de quebra de curto circuito nominal definitiva (IRio):
(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 36 kA

(525 V AC) 25 kA

(690 V AC) 12 kA
Corrente nominal ininterrupta (IU):
160 A
lançar:
Ekip Dip LIG
Tipo de versão:
o
Nível de desempenho de curto-circuito:
s
Padrões:
IEC 60947
Subtipo:
XT4
Tipo de conexão terminal:
Disjuntores fixos
Versão:
fá

Certificados e declarações (número do documento)

Declaração de Conformidade - CE:
9AKK106713A529
Instruções e manuais:
1SDH000722R0001
1SDH000721R0505

Classificações

ETIM 6:
EC000228 - Disjuntor de alimentação para instalação de trafo/gerador/prot.
ETIM 7:
EC000228 - Disjuntor de alimentação para proteção de bloqueio/gerador/instalação
Código de classificação de objetos:
Q
Categoria WEEE:
5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
'

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN
71 Mbytes
