ABBDisjuntores Serviço1SDA064739R1 ABB E4S/f 1600 PR123/DC 4P W MP

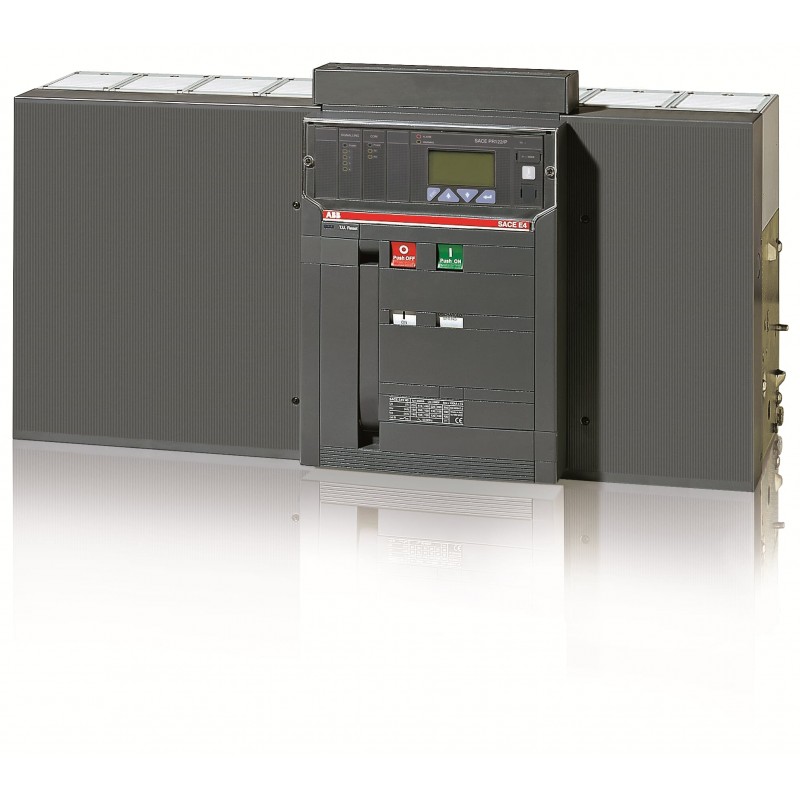

ABB 1SDA064739R1 1SDA064739R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SDA064739R1 ABB E4S/f 1600 PR123/DC 4P W MP

Referência: 1SDA064739R1

Fabricante: ABB

Descrição:

E4S/f 1600 PR123/DC 4P W MP
E4S/f 1600 PR123/DC In=1600A 4p W MP

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • ABB > Disjuntores Serviço

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 27.490,10 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Circular Value
Conflict Minerals Reporting Template (CMRT)Document availability on demand
Toxic Substances Control Act - TSCA9AKK108467A8326
Environmental
Informação ambiental9AKK10103A6076
REACH Declaration9AKK108466A1425
Informação RoHS9AKK108466A1424
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Ordering
EAN8015644676322
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362090
Dimensions
Largura Líquida do Produto774 mm
Altura Líquida do Produto461 mm
Profundidade/Comprimento Líquidos do Produto396.5 mm
Peso Líquido do Produto96 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1515 mm
Altura da embalagem Nível 1600 mm
Profundidade/Comprimento da embalagem Nível 11000 mm
Nível de Embalagem 1 EAN8015644609139
Additional Information
Current TypeDC
Electrical DurabilityUe = 1000 V 7000 cycle
Mechanical Durability15000 cycle
60 cycles per hour
Número de polos4 / f
Tipo de produto principalSACE Emax
Nome de ProdutoAir Circuit Breaker
Tipo de produtoAir Circuit Breaker
Corrente nominal (In)1600 A
Tensão nominal (Ur)1000 V
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Corrente operacional nominal (Ie)1600 A
Tensão operacional nominal1000 V DC
Rated Service Short-Circuit Breaking Capacity (Ics)(750 V DC) 65 kA
(1000 V DC) 50 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(750 V DC) 65 kA
(1000 V DC) 50 kA
Rated Uninterrupted Current (Iu)1600 A
ReleasePR123/DC
Tipo de lançamentoEL
Short-Circuit Performance LevelS
NormasIEC
Sub-typeE4
Terminal Connection TypeWithdrawable Circuit-Breakers
VersionW
Certificates and Declarations
Ficha de dados, informação técnica1SDC200012D0202
Declaração de conformidade -CE1SDL000165R0016
Instruções e Manuais1SDH000635R0002
Classifications
ETIM 7EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 8EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA064739R1 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica1600 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica1000 V
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica1600 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica2400.0 A
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão para separar a parte do chassi
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTecnologia de gavetas para eletrodomésticos embutidos
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica4
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaSim
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaConexão para separar a parte do chassi
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaTecla de pressão
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP30

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CIRCUIT BREAKERS TMAX XT
26 Mbytes
