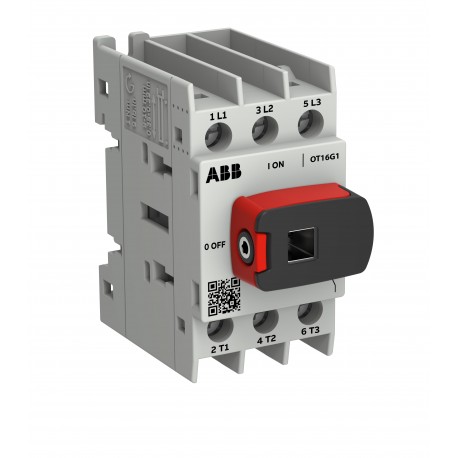

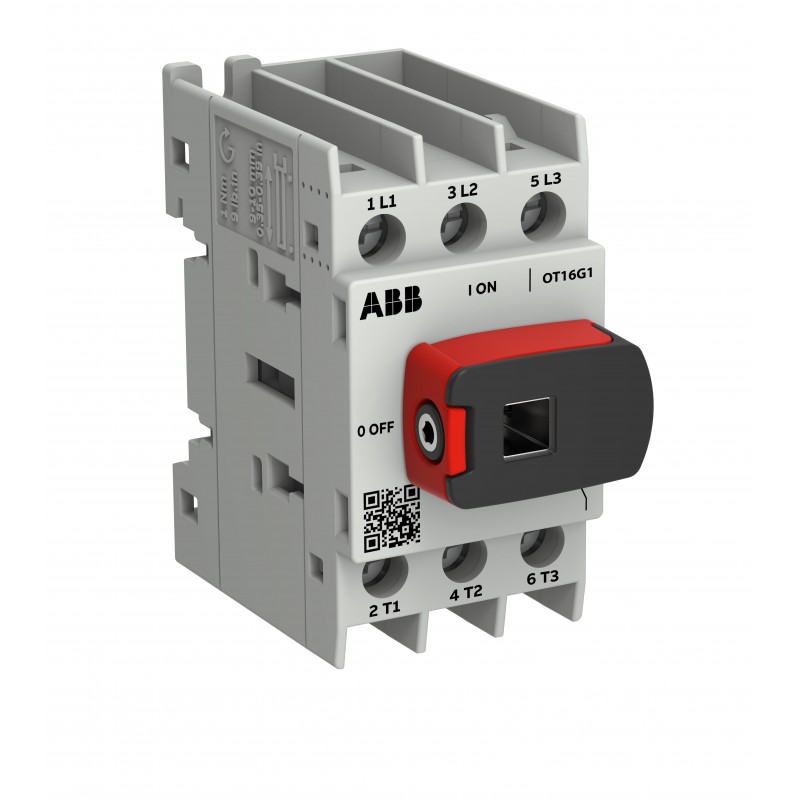

1SCA163356R1001 ABB Desconector OT e Inteiro OT16G1-3BS
1SCA163356R1001
ABB
Desconector OT e Inteiro OT16G1-3BS
OT16G1-3BS SWITCH DISCONNECTOR
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| UL 2799 Zero Waste To Landfill Validation available | |
| End Of Life Disassembling Instructions | 1SCC301152M0201 |
| Environmental Product Declaration - EPD | 1SCC301349D0201 |
| Extended Product Lifetime | Product Durability |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 92,5 % |
| Sustainable Material Content in Packaging (wt. %) | FSC 100% Cardboard - 35.9 % |
| FSC 100% Cardboard - 41.98 % | |
| FSC 100% Cardboard - 22.12 % | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Popular Downloads | |
| Instruções e Manuais | 1SCC301148M0201 |
| Mechanical Drawings | OT16-63G1_3B_SR.STP |
| Environmental | |
| Grau de proteção | Front IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85363030 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 35 mm |
| Altura Líquida do Produto | 68 mm |
| Profundidade/Comprimento Líquidos do Produto | 62 mm |
| Peso Líquido do Produto | 0.116 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 37 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 71 mm |
| Altura da embalagem Nível 1 | 64 mm |
| Peso bruto da embalagem Nível 1 | 0.136 kg |
| Nível de Embalagem 1 EAN | 6417019930817 |
| Unidades de embalagem Nível 2 | box 10 piece |
| Largura da embalagem Nível 2 | 91 mm |
| Profundidade/Comprimento da embalagem Nível 2 | 263 mm |
| Altura da embalagem Nível 2 | 170 mm |
| Peso bruto da embalagem Nível 2 | 1.36 kg |
| Technical | |
| Connecting Capacity Main Circuit | Flexible with Ferrule 1/2x Cu 0.75…4 mm² |
| Solid 1/2x Cu 0.75…6 mm² | |
| Flexible 1x Cu 1.5…16 mm² | |
| Flexible 2x Cu 1.5…6 mm² | |
| Stranded 1x Cu 1.5…16 mm² | |
| Stranded 2x Cu 1.5…6 mm² | |
| Conventional Free-air Thermal Current (Ith) | 16 A |
| Conventional Thermal Current (Ithe) | 16 A |
| Handle Color | Black |
| Handle Length | 28.5 mm |
| Handle Type | Knob |
| Lock Type | Padlockable |
| Maximum Mounted Auxiliary Contacts | 4 NO, 4 NC |
| Mechanical Durability | Nr. Operations 100000 |
| Tipo de apoio | Base/DIN mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Power Loss | at Rated Operating Conditions per Pole 0.1 W |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-1 800 V |
| Rated Operational Current AC-21A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Rated Operational Current AC-22A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Rated Operational Current AC-23A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Rated Operational Power AC-23A (Pe) | (415 V) 7.5 kW |
| (690 V) 11 kW | |
| Tensão operacional nominal | Main Circuit 800 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 1.76 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 0.8 kA |
| for 0.2 s 1.25 kA | |
| Recommended Screw Driver | Main Circuit Pozidriv 2 |
| Switches Operating Mechanism | Mechanism on Top of the Switch |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | acc. IEC 60947-1 1 N·m |
| Wire Stripping Length | Main Circuit 9-10 mm |
| Main Circuit 0.35-0.39 in | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | 600 V |
| Ampere Rating | 20 A |
| Classificação de potência UL/CSA | (110 ... 120 V AC) Single Phase 1 Hp |
| (240 V AC) Single Phase 2 Hp | |
| (440 ... 480 V AC) Single Phase 5 Hp | |
| (550 ... 600 V AC) Single Phase 7.5 Hp | |
| (240 V AC) Three Phase 5 Hp | |
| (440 ... 480 V AC) Three Phase 10 Hp | |
| (550 ... 600 V AC) Three Phase 10 Hp | |
| Wire Size | 1x 18-6 AWG |
| 2x 16-10 AWG | |
| Tightening Torque UL/CSA | UL 1 lbf·in |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC301348D2701 |
| External Classifications and Standards | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 36 |
| E-Number (Sweden) | 3172205 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
