ABBInterruptores manuais1SCA162985R1001 ABB Int. Sec. para 800-1000VAC OTHV400E04WP

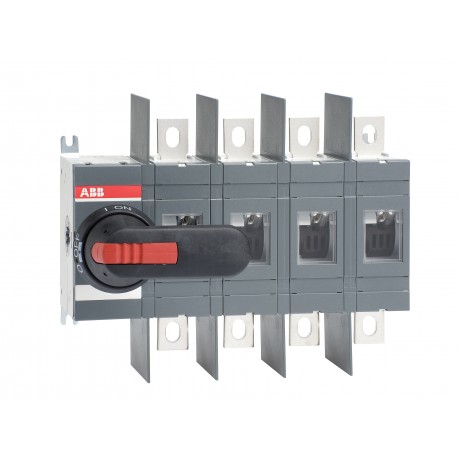

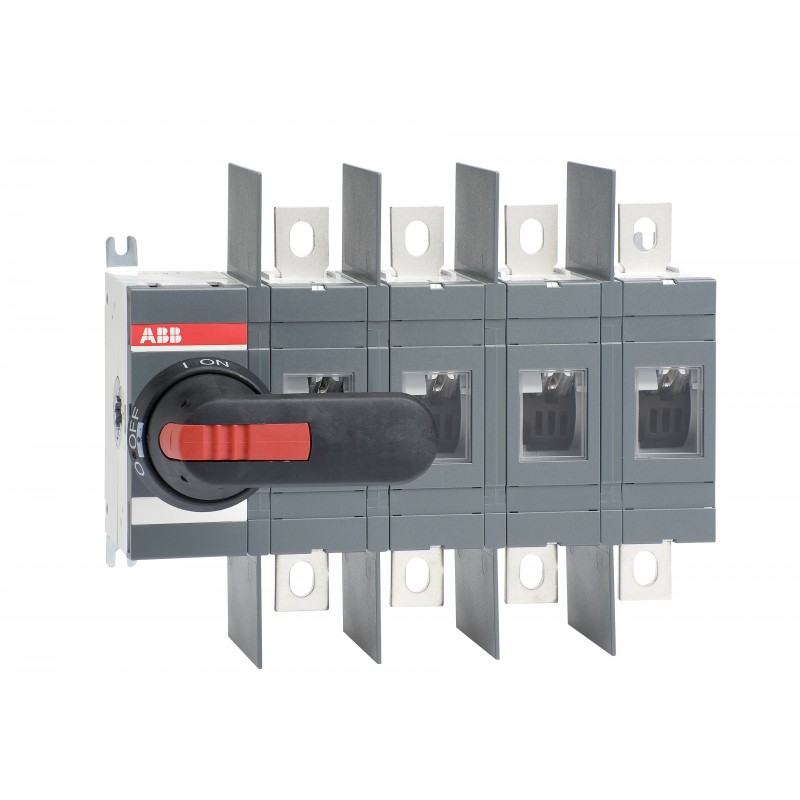

ABB 1SCA162985R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA162985R1001 ABB Int. Sec. para 800-1000VAC OTHV400E04WP

Código: 1SCA162985R1001

Fabricante: ABB

Descrição:

Int. Sec. para 800-1000VAC OTHV400E04WP
OTHV400E04WP SWITCH DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 417,26 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica9AKK108469A0610
Instruções e Manuais1SCC301035M0019
Mechanical Drawings1SCC301264F0002
1SCC301263F0002
OT400U04.igs
Environmental
Grau de proteçãoFront IP00
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto275 mm
Altura Líquida do Produto220 mm
Profundidade/Comprimento Líquidos do Produto107 mm
Peso Líquido do Produto4.3 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1170 mm
Profundidade/Comprimento da embalagem Nível 1250 mm
Altura da embalagem Nível 1290 mm
Peso bruto da embalagem Nível 14.6 kg
Nível de Embalagem 1 EAN6417019929378
Technical
Conventional Free-air Thermal Current (Ith)400 A
Conventional Thermal Current (Ithe)400 A
Grau de proteçãoFront IP00
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle Length95 mm
Handle TypePistol type handle included
Mechanical DurabilityNr. Operations 16000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 10 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC 60947-1 1000 V
Rated Operational Current AC-21A (Ie)(800 V AC) 400 A
(1000 V AC) 400 A
Rated Operational Current AC-22A (Ie)(800 V) 400 A
(1000 V AC) 400 A
Rated Operational Current AC-23A (Ie)(800 V) 200 A
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V) 65 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 15 kA
NormasIEC 60947-3
Switches Operating MechanismMechanism at the End of the Switch
04 (Left Side)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de apertoacc. IEC 60947-1 30 … 44 N·m
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 30 … 44 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC301324D0201
FIMKO Certificate1SCC301324D0201
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA162985R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica15 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
