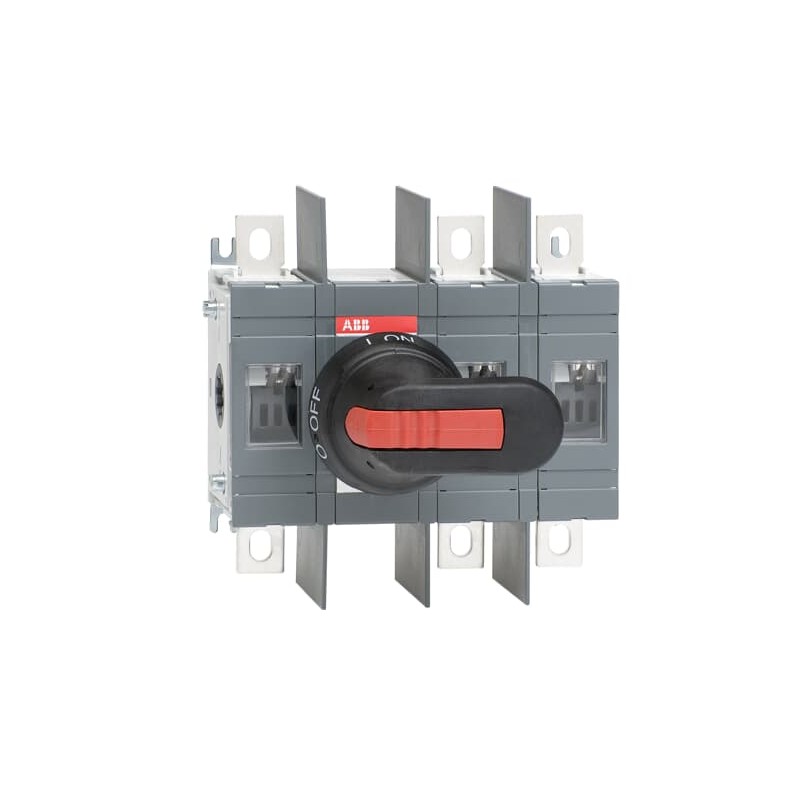

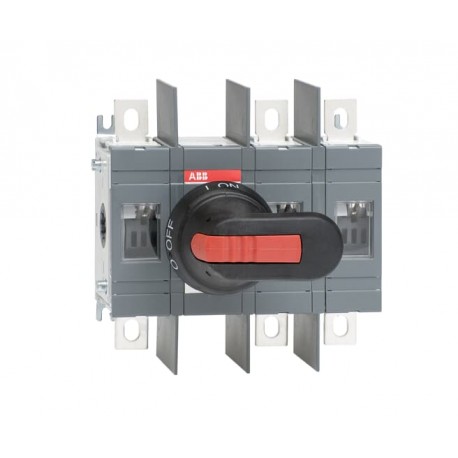

1SCA162963R1001 ABB Int. Sec. para 800-1000VAC OTHV200E12WP
1SCA162963R1001
ABB
Int. Sec. para 800-1000VAC OTHV200E12WP
OTHV200E12WP SWITCH DISCONNECTOR
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 9AKK108469A0610 |
| Instruções e Manuais | 1SCC301031M0220 |
| Mechanical Drawings | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Environmental | |
| Grau de proteção | Front IP00 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 174.5 mm |
| Altura Líquida do Produto | 170 mm |
| Profundidade/Comprimento Líquidos do Produto | 82.5 mm |
| Peso Líquido do Produto | 1.5 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 110 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 190 mm |
| Altura da embalagem Nível 1 | 290 mm |
| Peso bruto da embalagem Nível 1 | 1.6 kg |
| Nível de Embalagem 1 EAN | 6417019929156 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | 200 A |
| Conventional Thermal Current (Ithe) | 200 A |
| Grau de proteção | Front IP00 |
| Handle Color | Black |
| Handle Length | 65 mm |
| Handle Type | Pistol type handle included |
| Mechanical Durability | Nr. Operations 20000 |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-1 1000 V |
| Rated Operational Current AC-21A (Ie) | (800 V AC) 200 A |
| (1000 V AC) 200 A | |
| Rated Operational Current AC-22A (Ie) | (800 V) 200 A |
| (1000 V AC) 200 A | |
| Rated Operational Current AC-23A (Ie) | (800 V) 135 A |
| (1000 V AC) 135 A | |
| Rated Short-Circuit Making Capacity (Icm) | (1000 V) 30 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kA |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | Mechanism Between the Poles |
| 12 (Between the Poles) | |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | acc. IEC 60947-1 15 … 22 N·m |
| Technical UL/CSA | |
| Binário de aperto | acc. IEC 60947-1 15 … 22 N·m |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC301323D0201 |
| FIMKO Certificate | 1SCC301323D0201 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 200 A |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP00 |
| Grau de proteção (NEMA) (EF011959) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
