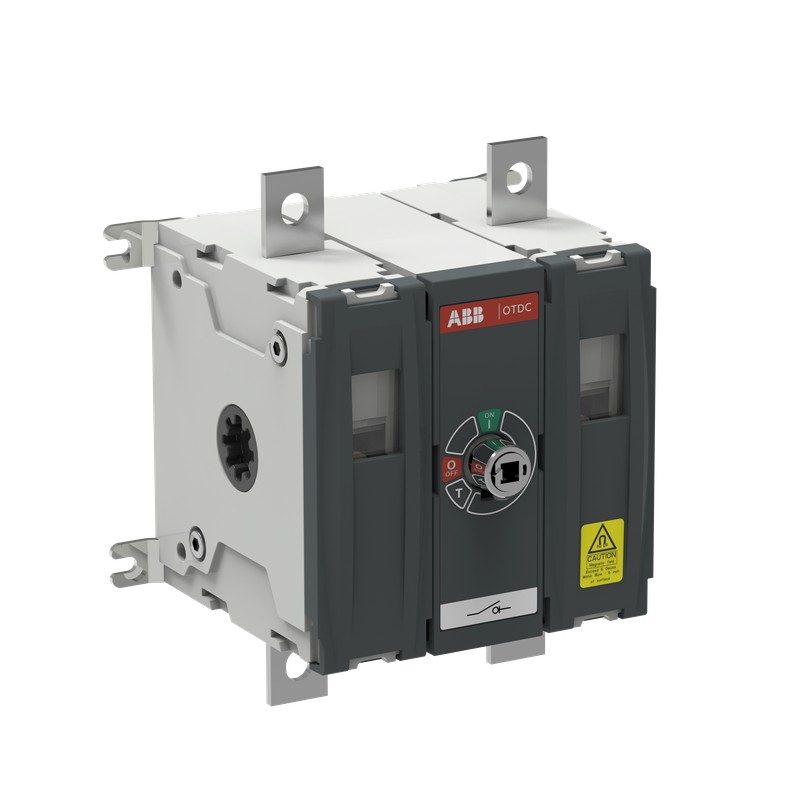

1SCA161933R1001 ABB Interruptor de desconectador CCOTDC160GV11
1SCA161933R1001
ABB
Interruptor de desconectador CCOTDC160GV11
OTDC160GV11 DC Switch-disconnector
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC301113M0201 |
| Environmental Product Declaration - EPD | 1SCC301249D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 50,7 % |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informação RoHS | 1SCC301239D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC301022C0201 |
| Instruções e Manuais | 1SCC301106M0201 |
| Mechanical Drawings | OTDC100-250_G_11_STP |
| 1SCC307811F0201 | |
| Environmental Product Declaration - EPD | 1SCC301249D0201 |
| Environmental | |
| Grau de proteção | Front IP20 |
| Pollution Degree | 2 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85353010 |
| País de origem | Finland |
| Dimensions | |
| Tamanho da estrutura do produto | S2.0 |
| Largura Líquida do Produto | 146 mm |
| 5.7 in | |
| Altura Líquida do Produto | 165 mm |
| 6.5 in | |
| Profundidade/Comprimento Líquidos do Produto | 120 mm |
| 4.7 in | |
| Peso Líquido do Produto | 1.7 kg |
| 3.7 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 170 mm |
| 6.7 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 190 mm |
| 7.5 in | |
| Altura da embalagem Nível 1 | 145 mm |
| 5.7 in | |
| Peso bruto da embalagem Nível 1 | 1.8 kg |
| 4 lb | |
| Nível de Embalagem 1 EAN | 6417019920023 |
| Technical | |
| Configuração de conexão | Single circuit 2a, 2b |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 160 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 160 A |
| Grau de proteção | Front IP20 |
| Handle Type | Handle and shaft not included |
| Mechanical Durability | 10000 cycle |
| Tipo de apoio | Base mounting |
| Number of Circuits | 1 |
| Número de polos | 2P |
| Modo de funcionamento | Front |
| Pollution Degree | 2 |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Positive Opening Operation Torque (Direct Opening Action) | 6 … 9 N·m |
| Power Loss | at Rated Operating Conditions per Pole 3.1 … 3.5 W |
| Protection Type | Circuit breaker |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1500 V |
| Rated Operational Current DC-21B (Ie) | (1500 V) 160 A |
| Rated Operational Current DC-PV1 | (1500 V) 160 A |
| Rated Operational Current DC-PV2 | (1500 V) 100 A |
| Tensão operacional nominal | 1500 V |
| Rated Short-Circuit Making Capacity (Icm) | (1500 V DC) 10 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | (1500 V DC) 10 kA |
| for 1 s 10 kA | |
| Diâmetro da haste | 6 mm |
| 0.24 in | |
| Funções especiais | No |
| Normas | IEC 60947-1, -3 |
| Switches Operating Mechanism | Mechanism Between the Poles |
| 11 (Between the Poles) | |
| Tipo de terminal | Lug terminals |
| Terminal Width | 19.5 mm |
| 0.77 in | |
| Utilization | Photovoltaic |
| Utilization Category | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| Switching of single PV string(s) without reverse and overcurrents (DC-PV1) | |
| Switching of several PV string(s) with reverse and overcurrents (DC-PV2) | |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC301242D2701 |
| Declaration of Conformity - UKCA | 1SCC301313D0201 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Tensão nominal de operação (EF001435) | 1500 V |
| Corrente permanente nominal Iu (EF001389) | 160 A |
| Número de polos (EF001391) | 2 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem intermediária (EF007264) | Não |
| Possível interbloqueio (EF006281) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
