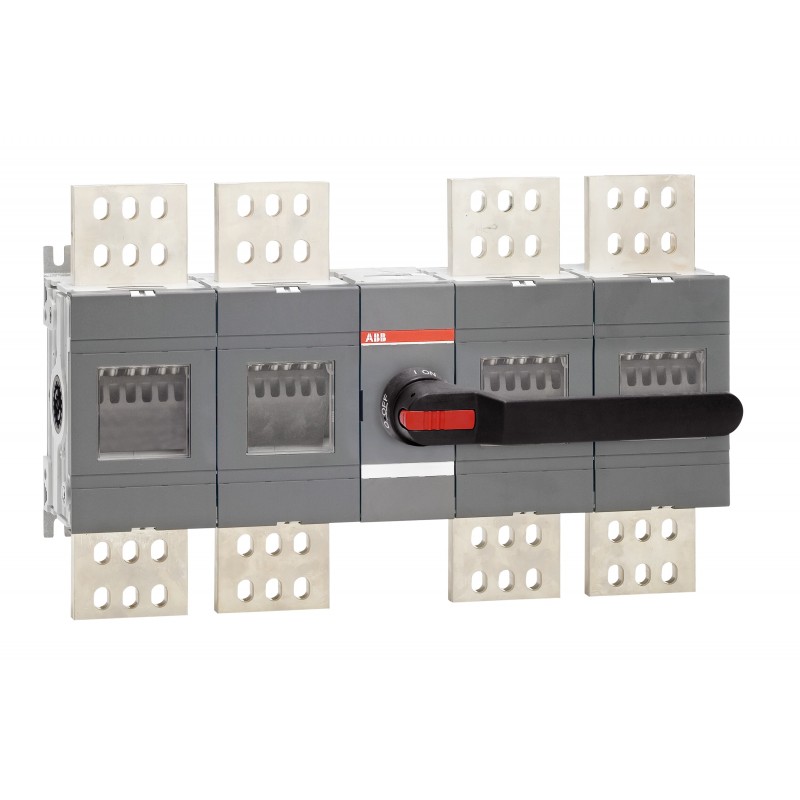

1SCA160400R1001 ABB Seccionadora DC-20 OT2500E22P-135
1SCA160400R1001
ABB
Seccionadora DC-20 OT2500E22P-135
OT2500E22P-135 Disconnector
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301121M0201 |
| Informação ambiental | 1SCC301268D0201 |
| Environmental Product Declaration - EPD | 1SCC301304D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informação RoHS | 1SCC301239D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC301023C0201 |
| Instruções e Manuais | 1SCC301104M0201 |
| Environmental Product Declaration - EPD | 1SCC301304D0201 |
| Environmental | |
| Grau de proteção | Front IP00 |
| Informação ambiental | 1SCC301268D0201 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85353010 |
| País de origem | Finland |
| China | |
| Dimensions | |
| Tamanho da estrutura do produto | OT2500-135 |
| Largura Líquida do Produto | 598.5 mm |
| 23.6 in | |
| Altura Líquida do Produto | 376.5 mm |
| 14.8 in | |
| Profundidade/Comprimento Líquidos do Produto | 145.5 mm |
| 5.7 in | |
| Peso Líquido do Produto | 33.3 kg |
| 73.4 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 407 mm |
| 16.0 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 619 mm |
| 24.4 in | |
| Altura da embalagem Nível 1 | 190 mm |
| 7.5 in | |
| Peso bruto da embalagem Nível 1 | 35.2 kg |
| 77.6 lb | |
| Nível de Embalagem 1 EAN | 6417019901862 |
| Technical | |
| Configuração de conexão | Connection type 2 or 3 |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 2500 A |
| Θ = 40 °C 4000 A | |
| Conventional Thermal Current (Ithe) | Fully Enclosed 2500 A |
| Fully Enclosed 4000 A | |
| Grau de proteção | Front IP00 |
| Handle Color | Black |
| Handle Length | 274 mm |
| 10.8 in | |
| Handle Type | Handle and shaft included |
| Mechanical Durability | 600 cycle |
| Tipo de apoio | Base mounting |
| Number of Circuits | 1 |
| 2 | |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Power Loss | at Rated Operating Conditions per Pole 85 W |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1500 V |
| Rated Operational Current AC-20B | (1000 V AC) 2500 A |
| (1000 V AC) 4000 A | |
| Rated Operational Current DC-20B | (1500 V DC) 2500 A |
| (1500 V DC) 4000 A | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 0.3 s 80 kA |
| for 0.3 s 100 kA | |
| Tensão nominal (Ur) | 1500 V |
| Diâmetro da haste | 12 mm |
| 0.47 in | |
| Comprimento da haste | 280 mm |
| 11.0 in | |
| Funções especiais | No |
| Normas | IEC 60947-1, -3 |
| Switches Operating Mechanism | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Tipo de terminal | Lug terminals |
| Terminal Width | 100 mm |
| 3.94 in | |
| Utilization | Energy Storage System (ESS) |
| Utilization Category | Connecting and disconnecting under no-load conditions - occasional actuation (DC-20B) |
| Connecting and disconnecting under no-load conditions - occasional actuation (AC-20B) | |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC301338D0201 |
| CCC Certificate | 2023980302000100 |
| Declaração de conformidade -CE | 1SCC301229D2701 |
| DNV GL Certificate | 1SCC301184D0204 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
