> ABB>Interruptores manuais>1SCA159247R1001 ABB Seccionadora DC-20 OT1600E22-135
Produto anterior Próximo produto

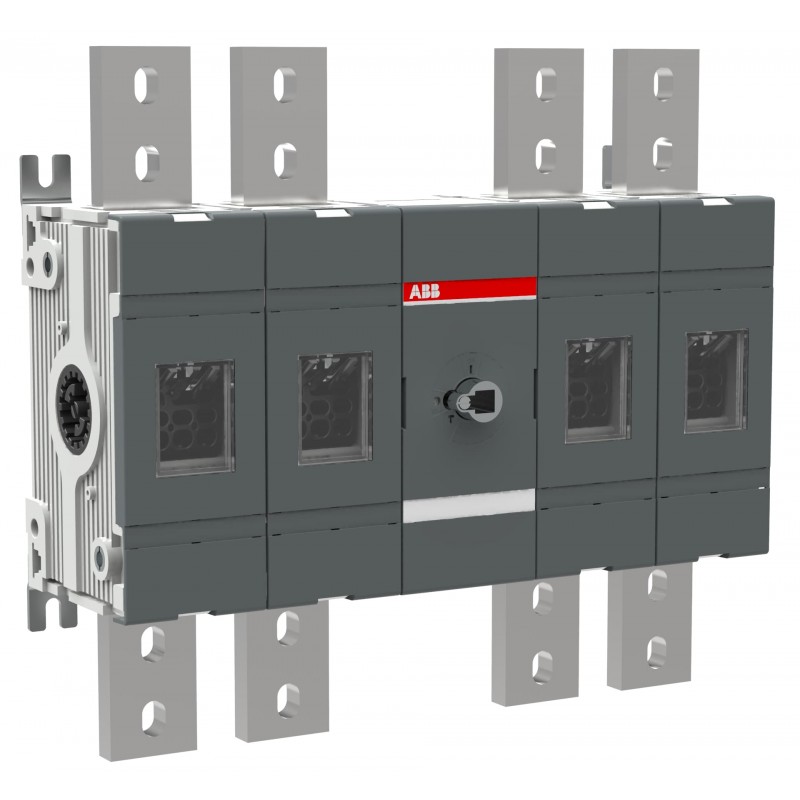

1SCA159247R1001 ABB Seccionadora DC-20 OT1600E22-135 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA159247R1001 ABB Seccionadora DC-20 OT1600E22-135

1SCA159247R1001

ABB

Seccionadora DC-20 OT1600E22-135

Montagem base de 4 polos, seccionador frontal de até 1500Vdc, 1600 Amperes com Conexão Tipo 2 e 2500 Amperes com Conexão Tipo 3, Categoria de Uso DC-20B, Alça e eixo não incluídos, terminal de guia, kit de parafusos incluído

Mais detalhes


Interruptores manuais

* Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $1,710.59
Preço unitário: $1,710.59

Quantidade Preço
1+$1,710.59
2+$1,710.60
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Related products

▲

Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    OT1600E22-135
  • ID do produto:
    1SCA159247R1001
  • Ean:
    6417019886947
  • Descrição do catálogo:
    Seccionadora OT1600E22-135
  • Descrição longa:
    Montagem base de 4 polos, seccionador frontal de até 1500Vdc, 1600 Amperes com Conexão Tipo 2 e 2500 Amperes com Conexão Tipo 3, Categoria de Uso DC-20B, Alça e eixo não incluídos, terminal de guia, kit de parafusos incluído

Valor circular

Transparência ecológica

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85353010
  • País de origem:
    Finlândia (FI)
    China (CN)

Downloads populares

Dimensões

  • Tamanho do quadro do produto:
    OT1600-135
  • Largura líquida do produto:
    414.5milímetro
    16,3 polegadas
  • Altura líquida do produto:
    372milímetro
    14,6 em
  • Profundidade do produto/comprimento da rede:
    148.5milímetro
    5.9 em
  • Peso líquido do produto:
    21.6Kg
    47,6 libras

técnico

  • Configurações de conexão:
    Tipo de conexão 2 ou 3
  • Corrente nominal de operação DC-20B:
    (1500 V DC) 1600 A
    (1500 V DC) 2500 A
  • Corrente nominal de operação AC-20B:
    (1000 V CA) 1600 A
    (1000 V CA) 2500 A
  • Corrente térmica ao ar livre convencional (Iésimo):
    Θ = 40 °C 1600 A
    Θ = 40 °C 2500 A
  • Corrente térmica convencional (Io):
    Totalmente fechado 1600 A
    Totalmente fechado 2500 A
  • Tensão nominal de suporte a impulso (Uduende):
    12 kV
  • Tensão de isolamento nominal (Ueu):
    1500 V
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    para 0,3 s 36 kA
    para 0,3 s 50 kA
    para 0,3 s 65 kA
  • Perda de energia:
    sob condições de operação nominal por polo 48 W
  • Grau de contaminação:
    3
  • Tipo de alça:
    Alça e eixo não incluídos
  • Diâmetro do eixo:
    12 milímetros
    0.47 em
  • Comprimento do eixo:
    280 mm
    11,0 polegadas
  • Mecanismo de operação dos switches:
    Mecanismo entre os polos
    22 (Entre os polos)
  • Posição dos terminais de linha:
    Up Inside - Down Out
    Bottom In - Top Out
  • Modo de operação:
    Operado em frente
  • Padrões:
    UL98B e IEC 60947-1, -3
  • Funções especiais:
    Não
  • Tipo de montagem:
    Montando a base
  • Número de postes:
    4
  • Grau de Proteção:
    FRONT IP00
  • Tipo de terminal:
    Alça de terminais
  • Largura do terminal:
    50 mm
    1,97 polegadas
  • apertar:
    Cabo Lug 50 ... 75 N·m
    Cabo Lug 443 ... 664 lbf·in
  • Durabilidade mecânica:
    Ciclo 6000
  • Tipo de bloqueio:
    Não
  • Utilização:
    Sistema de armazenamento de energia (ESS)
  • Categoria de uso:
    Conexão e desconexão em condições sem carga - acionamento ocasional (DC-20B)
    Conexão e desconexão em condições sem carga: acionamento ocasional (AC-20B)

Técnico Ul/CSA

  • Tensão máxima de funcionamento:
    1000Vdc, UL 98B
  • Classificação do amplificador:
    1000A, 1000Vdc, UL98B
  • Classificação de corrente de curto circuito (SCCR):
    10 kA
    1000 V CC
  • apertar:
    Cabo Lug 50 ... 75 N·m
    Cabo Lug 443 ... 664 lbf·in

ambiental

  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019
  • Informações ambientais:
    1SCC301233D0201
  • Lei de Controle de Substâncias Tóxicas - TSCA:
    1SCC011025D0201

Certificados e declarações

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    400 mm
    15,7 em
  • Profundidade / Comprimento do nível do pacote 1:
    435 milímetros
    17,1 polegadas
  • Altura do nível do pacote 1:
    170 mm
    6.7 em
  • Nível de peso bruto 1 do pacote:
    22,6 kg
    49,9 libras
  • Pacote EAN nível 1:
    6417019886947

Classificações

  • Código de classificação de objetos:
    Q
  • ETIM 7:
    EC000216 - Desconectador de interruptores
  • ETIM 8:
    EC000216 - Desconectador de interruptores
  • ETIM 9:
    EC000216 - Chave Seccionadora (Baixa Tensão)
  • Classe eletrônica:
    V11.1 : 27371403
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES EN.pdf 23 Mbytes
