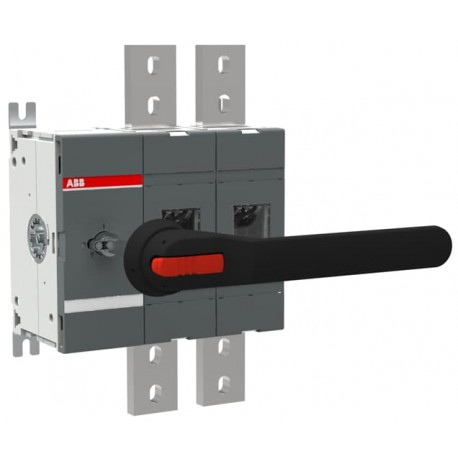

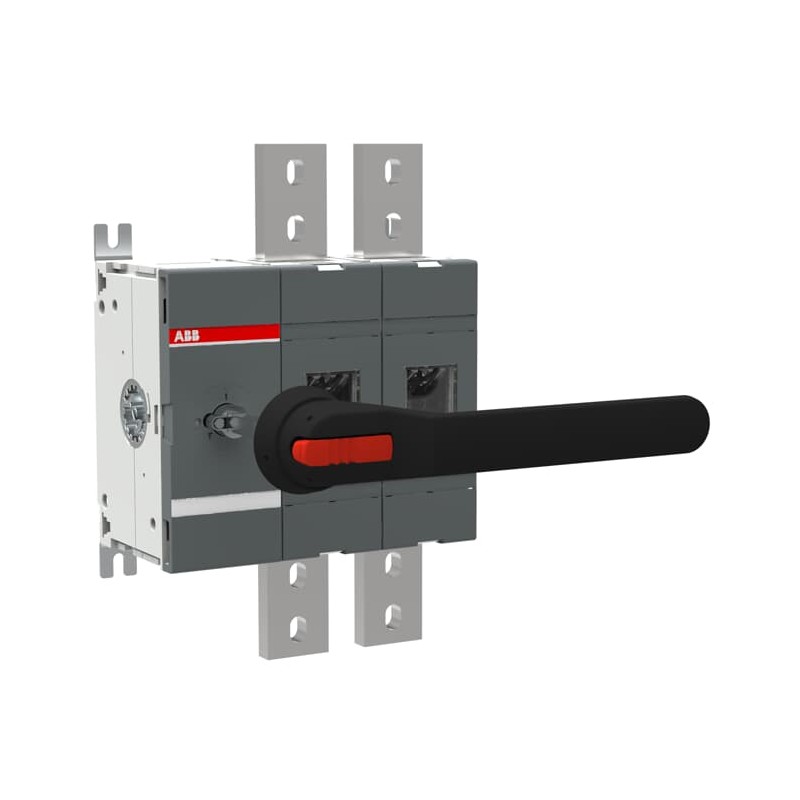

1SCA159246R1001 ABB Int.- desconexão OT1600E02P-135 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA159246R1001 ABB Int.- desconexão OT1600E02P-135

1SCA159246R1001

ABB

Int.- desconexão OT1600E02P-135

Int.- desconectador OT1600E02P-135

OT1600E02P-135 Disconnector

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $1,474.82
Preço unitário: $1,474.82
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301120M0201
Informação ambiental1SCC301233D0201
Environmental Product Declaration - EPD1SCC301300D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC301240D0201
Informação RoHS1SCC301239D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301023C0201
Instruções e Manuais1SCC301104M0201
Environmental Product Declaration - EPD1SCC301300D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301233D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85353010
País de origemFinland
China
Dimensions
Tamanho da estrutura do produtoOT1600-135
Largura Líquida do Produto254.5 mm
10.0 in
Altura Líquida do Produto372 mm
14.6 in
Profundidade/Comprimento Líquidos do Produto148.5 mm
5.9 in
Peso Líquido do Produto12.8 kg
28.2 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1400 mm
15.7 in
Profundidade/Comprimento da embalagem Nível 1435 mm
17.1 in
Altura da embalagem Nível 1170 mm
6.7 in
Peso bruto da embalagem Nível 113.2 kg
29.2 lb
Nível de Embalagem 1 EAN6417019886930
Technical
Configuração de conexãoConnection type 1
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 1600 A
Conventional Thermal Current (Ithe)Fully Enclosed 1600 A
Grau de proteçãoFront IP00
Handle ColorBlack
Handle Length274 mm
10.8 in
Handle TypeHandle and shaft included
Mechanical Durability600 cycle
Tipo de apoioBase mounting
Number of Circuits1
Número de polos2P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 48 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1500 V
Rated Operational Current AC-20B(1000 V AC) 1600 A
Rated Operational Current DC-20B(1500 V DC) 1600 A
Rated Short-time Withstand Current Low Voltage (Icw)for 0.3 s 36 kA
for 0.3 s 50 kA
Tensão nominal (Ur)1500 V
Diâmetro da haste12 mm
0.47 in
Comprimento da haste280 mm
11.0 in
Funções especiaisNo
NormasIEC 60947-1, -3
Switches Operating MechanismMechanism at the End of the Switch
02 (Left Side)
Tipo de terminalLug terminals
Terminal Width50 mm
1.97 in
UtilizationEnergy Storage System (ESS)
Utilization CategoryConnecting and disconnecting under no-load conditions - occasional actuation (DC-20B)
Connecting and disconnecting under no-load conditions - occasional actuation (AC-20B)
Certificates and Declarations
A2L Certificate – IEC1SCC301338D0201
CCC Certificate2023980302000100
Declaração de conformidade -CE1SCC301229D2701
DNV GL Certificate1SCC301184D0204
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA159246R1001 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Número de polos (EF001391) 2
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Preto
Possível interbloqueio (EF006281) Sim
Grau de proteção (IP), frente (EF003118) IP00

Datasheet - PDF

▲
