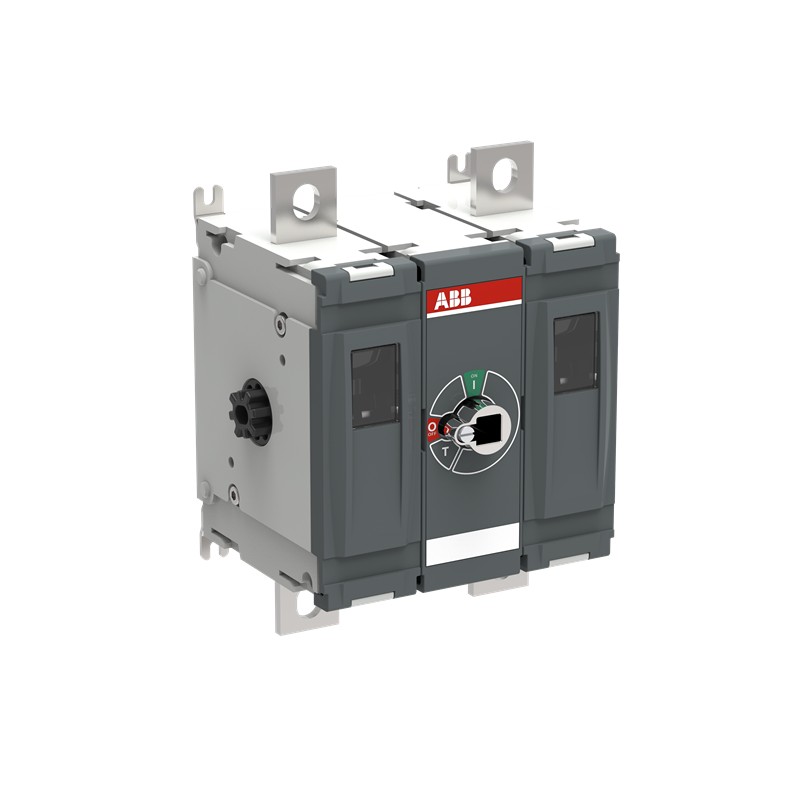

1SCA158858R1001 ABB Chave seccionadora DC OTDC800FV11K Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA158858R1001 ABB Chave seccionadora DC OTDC800FV11K

1SCA158858R1001

ABB

Chave seccionadora DC OTDC800FV11K

Um interruptor-seccionador DC bipolar totalmente otimizado para usinas fotovoltaicas de grande escala de 1500 V, cobrindo uma faixa de corrente de 315-800 A. O novo design oferece uma redução no tamanho e um aumento na eficiência e desempenho para ajudar os fabricantes a se adaptarem à rápida adoção de soluções de 1500 V CC pela indústria. O conceito bipolar de 1500 V CC ajuda os fabricantes a melhorar a eficiência do sistema, reduzindo as perdas por chave em até 35%. Com apenas 150 mm de largura e 122 mm de altura, a linha OTDC de switches de 1500 VCC também é até 30% menor do que as soluções convencionais. O tamanho compacto da nova linha OTDC permite que os fabricantes reduzam o tamanho das caixas combinadoras e inversores. Principais características deste tipo OTDC específico:Descone

Mais detalhes


Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


b'

visão geral

Tipo de produto estendido:
OTDC800FV11P
ID do produto:
1SCA158858R1001
Ean:
6417019882147
Descrição do catálogo:
OTDC800FV11P Interruptor-seccionador DC
Descrição longa:
Um interruptor-seccionador DC bipolar totalmente otimizado para usinas fotovoltaicas de grande escala de 1500 V, cobrindo uma faixa de corrente de 315-800 A. O novo design oferece uma redução no tamanho e um aumento na eficiência e desempenho para ajudar os fabricantes a se adaptarem à rápida adoção de soluções de 1500 V CC pela indústria. O conceito bipolar de 1500 V CC ajuda os fabricantes a melhorar a eficiência do sistema, reduzindo as perdas por chave em até 35%. Com apenas 150 mm de largura e 122 mm de altura, a linha OTDC de switches de 1500 VCC também é até 30% menor do que as soluções convencionais. O tamanho compacto da nova linha OTDC permite que os fabricantes reduzam o tamanho das caixas combinadoras e inversores. Principais características deste tipo OTDC específico:Desconecte um único circuito fotovoltaico, aprovado de acordo com IEC 60947-1, -3

ordenação

Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85353010
País de origem:
Finlândia (FI)

Downloads populares

Dimensões

Tamanho do quadro do produto:
m
Largura líquida do produto:
157,5 milímetros

6,2 polegadas
Altura líquida do produto:
211 milímetros

8.3 em
Profundidade do produto/comprimento da rede:
135 milímetros

5.3 em
Peso líquido do produto:
3,9 kg

8,5 lbs

técnico

Configurações de conexão:
Circuito único 2a, 2b
Corrente nominal de operação DC-21B (Iecstasy):
(1500 V) 800 A
Corrente nominal de operação DC-22B:
(1500 V) 400 A
Corrente nominal de operação DC-PV1:
(1500 V) 500 A
Corrente nominal de operação DC-PV2:
(1500 V) 500 A
Corrente térmica ao ar livre convencional (Iésimo):
800 A
Corrente térmica convencional (Io):
Totalmente fechado 630 A
Tensão nominal de suporte a impulso (Uduende):
12 kV
Tensão de isolamento nominal (Ueu):
1500 V
Tensão operacional nominal:
1500 V
Capacidade nominal de fabricação de curto-circuito (Icentímetro):
(1500 V DC) 10 kA
Suporte de classificação de curto prazo atual (ICw):
(1500 V DC) 10 kA

para 1 s 10 kA
Perda de energia:
sob condições de operação nominal por polo 32 W
Grau de contaminação:
3
Cor de manga:
preto
Comprimento da alça:
95 mm

3,7 polegadas
Tipo de alça:
Alça de arma
Diâmetro do eixo:
12 milímetros

0.47 em
Comprimento do eixo:
185 mm

7.3 em
Mecanismo de operação dos switches:
Mecanismo entre os polos

11 (Entre os polos)
Posição dos terminais de linha:
Up Inside - Down Out

Bottom In - Top Out
Modo de operação:
Operado em frente
Padrões:
IEC 60947-1, -3
Funções especiais:
Não
Tipo de montagem:
Montando a base
Número de circuitos:
1
Número de postes:
2
Grau de Proteção:
FRONT IP20
Tipo de terminal:
Alça de terminais
Largura do terminal:
30 mm

1.2 em
apertar:
Cabo Lug 30... 40 N·m
Durabilidade mecânica:
Ciclo 10000

ambiental

Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Declaração de Conformidade - CE:
1SCC301227D2701
Certificado DNV GL:
1SCC301231D0201
Instruções e manuais:
1SCC301099M0201
9AKK107492A6191
Informações do RoHS:
1SCC301227D2701

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
220 mm

8,7 em
Profundidade / Comprimento do nível do pacote 1:
250 mm

9,8 em
Altura do nível do pacote 1:
210 mm

8.3 em
Nível de peso bruto 1 do pacote:
4,1 kg

9,1 lbs
Pacote EAN nível 1:
6417019882147

Classificações

Código de classificação de objetos:
Q
ETIM 5:
EC000216 - Desconectador de interruptores
ETIM 6:
EC000216 - Desconectador de interruptores
ETIM 7:
EC000216 - Desconectador de interruptores
Categoria WEEE:
5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
'

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
