> ABB>Interruptores manuais>1SCA158322R1001 ABB Chave seccionadora CCOTDC630F22K
Produto anterior Próximo produto

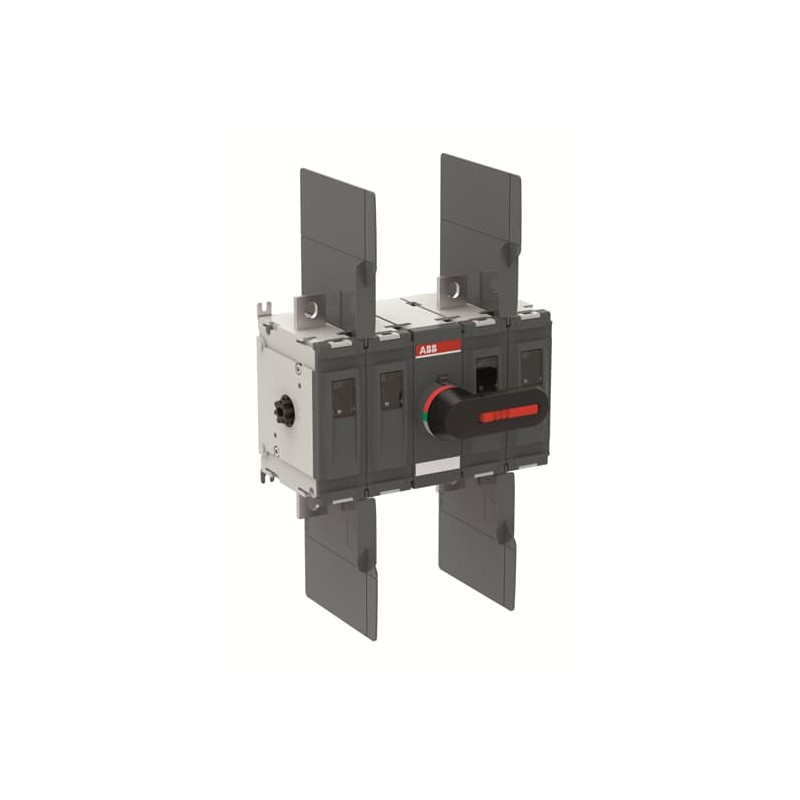

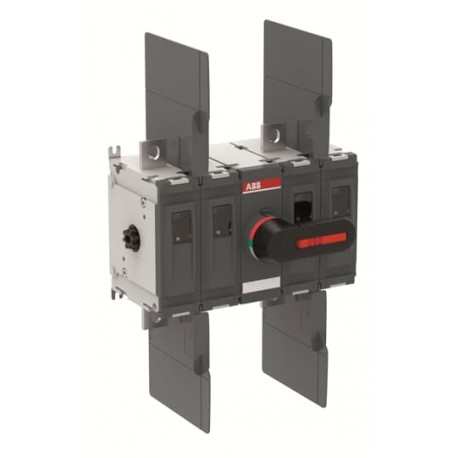

1SCA158322R1001 ABB Chave seccionadora CCOTDC630F22K Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA158322R1001 ABB Chave seccionadora CCOTDC630F22K

1SCA158322R1001

ABB

Chave seccionadora CCOTDC630F22K

Uma chave seccionadora CC de quatro pólos totalmente otimizada para usinas fotovoltaicas de 1000 V em escala de utilidade, cobrindo uma faixa de corrente de 315-630 A. O novo design oferece uma redução no tamanho e um aumento na eficiência e desempenho. O interruptor de quatro pólos de 1000 V CC ajuda os fabricantes a melhorar a eficiência do sistema. O tamanho compacto da nova linha OTDC permite que os fabricantes reduzam o tamanho das caixas combinadoras e inversores. Principais características deste tipo OTDC específico:Desconecte o circuito fotovoltaico duplo, aprovado de acordo com IEC 60947-1, -3

Mais detalhes


Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


b'

visão geral

Tipo de produto estendido:
OTDC630F22K
ID do produto:
1SCA158322R1001
Ean:
6417019874272
Descrição do catálogo:
OTDC630F22K interruptor-seccionador DC
Descrição longa:
Uma chave seccionadora CC de quatro pólos totalmente otimizada para usinas fotovoltaicas de 1000 V em escala de utilidade, cobrindo uma faixa de corrente de 315-630 A. O novo design oferece uma redução no tamanho e um aumento na eficiência e desempenho. O interruptor de quatro pólos de 1000 V CC ajuda os fabricantes a melhorar a eficiência do sistema. O tamanho compacto da nova linha OTDC permite que os fabricantes reduzam o tamanho das caixas combinadoras e inversores. Principais características deste tipo OTDC específico:Desconecte o circuito fotovoltaico duplo, aprovado de acordo com IEC 60947-1, -3

ordenação

Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85363090
País de origem:
Finlândia (FI)

Downloads populares

Ficha técnica:
1SCC30102C0201
Instruções e manuais:
1SCC301099M0201
9AKK107492A6191
Diagrama de fiação:
1SCC301035K0201

Dimensões

Tamanho do quadro do produto:
m
Largura líquida do produto:
255,5 mm

10.1 em
Altura líquida do produto:
211 milímetros

8.3 em
Profundidade do produto/comprimento da rede:
169,5 mm

6.7 em
Peso líquido do produto:
8 kg

17,7 lbs

técnico

Configurações de conexão:
Circuito duplo 4a, 4c
Corrente nominal de operação DC-21B (Iecstasy):
(1000 V) 630 A
Corrente nominal de operação DC-22B:
(1000 V) 400 A
Corrente nominal de operação DC-PV1:
(1000 V) 500 A
Corrente nominal de operação DC-PV2:
(1000 V) 500 A
Corrente térmica ao ar livre convencional (Iésimo):
630 A
Corrente térmica convencional (Io):
Totalmente fechado 630 A
Tensão nominal de suporte a impulso (Uduende):
12 kV
Tensão de isolamento nominal (Ueu):
1500 V
Tensão operacional nominal:
1000 V
Capacidade nominal de fabricação de curto-circuito (Icentímetro):
(1000 V DC) 10 kA
Suporte de classificação de curto prazo atual (ICw):
(1500 V DC) 10 kA

para 1 s 10 kA
Perda de energia:
sob condições de operação nominal por polo 32 W
Grau de contaminação:
3
Cor de manga:
preto
Comprimento da alça:
145 mm

5.7 em
Tipo de alça:
Alça de montagem direta
Diâmetro do eixo:
12 milímetros

0.47 em
Comprimento do eixo:
160 mm

6.3 em
Mecanismo de operação dos switches:
Mecanismo entre os polos

22 (Entre os polos)
Posição dos terminais de linha:
Up Inside - Down Out

Bottom In - Top Out
Modo de operação:
Operado em frente
Padrões:
IEC 60947-1, -3
Funções especiais:
Não
Tipo de montagem:
Montando a base
Número de circuitos:
2
Número de postes:
4
Grau de Proteção:
FRONT IP20
Tipo de terminal:
Alça de terminais
Largura do terminal:
30 mm

1.2 em
apertar:
Cabo Lug 30... 40 N·m
Durabilidade mecânica:
Ciclo 10000

ambiental

Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Declaração de Conformidade - CE:
1SCC301227D2701
Certificado DNV GL:
1SCC301231D0201
Instruções e manuais:
1SCC301099M0201
9AKK107492A6191
Informações do RoHS:
1SCC301227D2701

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
270 milímetros

10,6 em
Profundidade / Comprimento do nível do pacote 1:
310 milímetros

12,2 em
Altura do nível do pacote 1:
200 mm

7.9 em
Nível de peso bruto 1 do pacote:
8,3 kg

18,3 lbs
Pacote EAN nível 1:
6417019874272

Classificações

Código de classificação de objetos:
Q
ETIM 5:
EC000216 - Desconectador de interruptores
ETIM 6:
EC000216 - Desconectador de interruptores
ETIM 7:
EC000216 - Desconectador de interruptores
Categoria WEEE:
5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
'
