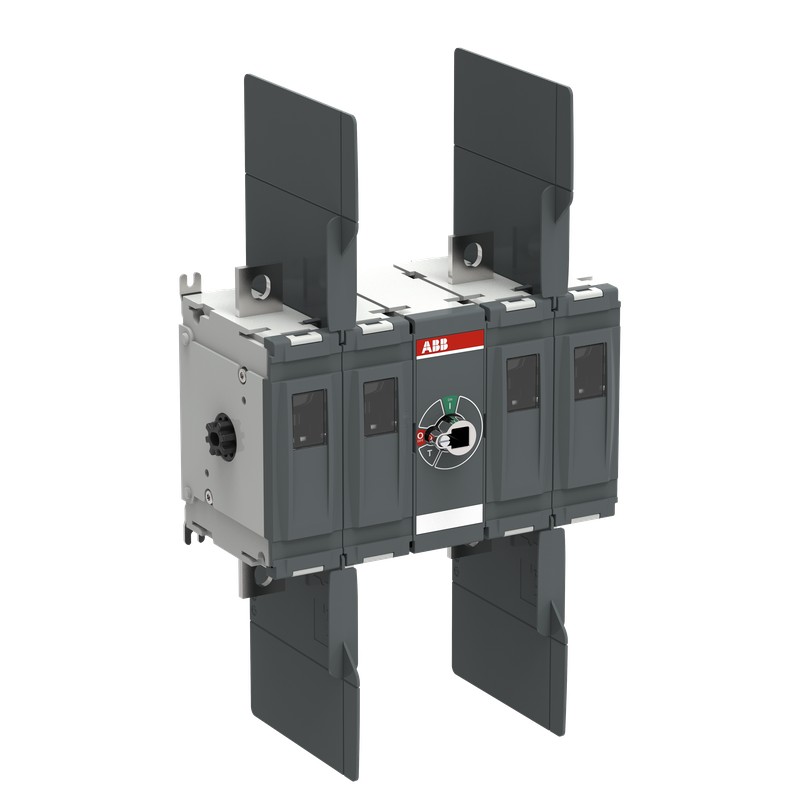

ABB 1SCA158298R1001 1SCA158298R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA158298R1001 ABB Chave seccionadora DC OTDC400F22

Referência: 1SCA158298R1001

Fabricante: ABB

Descrição:

Chave seccionadora DC OTDC400F22

OTDC400F22 DC Switch-disconnector

Categorias:

Aparelhos elétricos de baixa tensão > Suporte
ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

Preço unitário: 395,03 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados.Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço

Prazo padrão: 25 dias.

Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.
Qualquier modificação nos prazos de entrega uma vez tratado o pedido lhe sería informado.
A este prazo ha que acrescentar o tempo de transito desde o nosso centro logístico at á sua empresa.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB EcoSolutions	Sim
ABB Site Meeting Group Waste To Landfill Target	UL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions	1SCC301112M0201
Environmental Product Declaration - EPD	1SCC301247D0201
Improved Energy Efficiency for Customers	Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 59,09 %
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	1SCC301240D0201
Informação RoHS	1SCC301239D0201
Estado RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	1SCC301321D0201
Popular Downloads
Ficha de dados, informação técnica	1SCC301022C0201
Instruções e Manuais	1SCC301099M0201
	9AKK107492A6191
Mechanical Drawings	OTDC315-630FV22_stp
	OTDC315-630FV22_igs
	1SCC307664F0001
	1SCC307665F0001
Wiring Diagram	1SCC301035K0201
Environmental Product Declaration - EPD	1SCC301247D0201
Environmental
Grau de proteção	Front IP20
Pollution Degree	3
Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85363090
País de origem	Finland
	India
Dimensions
Tamanho da estrutura do produto	M
Largura Líquida do Produto	255.5 mm
	10.1 in
Altura Líquida do Produto	211 mm
	8.3 in
Profundidade/Comprimento Líquidos do Produto	135 mm
	5.3 in
Peso Líquido do Produto	7.5 kg
	16.5 lb
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	270 mm
	10.6 in
Profundidade/Comprimento da embalagem Nível 1	310 mm
	12.2 in
Altura da embalagem Nível 1	200 mm
	7.9 in
Peso bruto da embalagem Nível 1	7.8 kg
	17.1 lb
Nível de Embalagem 1 EAN	6417019874036
Technical
Configuração de conexão	Double circuit 4a, 4c
Conventional Free-air Thermal Current (I_th)	Θ = 40 °C 400 A
Conventional Thermal Current (I_the)	Fully Enclosed 400 A
Grau de proteção	Front IP20
Handle Type	Handle and shaft not included
Mechanical Durability	10000 cycle
Tipo de apoio	Base mounting
Number of Circuits	2
Número de polos	4P
Modo de funcionamento	Front
Pollution Degree	3
Position of Line Terminals	Top In - Bottom Out
	Bottom In - Top Out
Positive Opening Operation Torque (Direct Opening Action)	18 … 30 N·m
Power Loss	at Rated Operating Conditions per Pole 12 ... 13 W
Rated Impulse Withstand Voltage (U_imp)	12 kV
Rated Insulation Voltage (U_i)	1500 V
Rated Operational Current DC-21B (I_e)	(1000 V) 400 A
Rated Operational Current DC-22B	(1000 V) 400 A
Rated Operational Current DC-PV1	(1000 V) 400 A
Rated Operational Current DC-PV2	(1000 V) 400 A
Tensão operacional nominal	1000 V
Rated Short-Circuit Making Capacity (I_cm)	(1000 V DC) 10 kA
Rated Short-time Withstand Current Low Voltage (I_cw)	(1500 V DC) 10 kA
	for 1 s 10 kA
Diâmetro da haste	12 mm
	0.47 in
Funções especiais	No
Normas	IEC 60947-1, -3
Switches Operating Mechanism	Mechanism Between the Poles
	22 (Between the Poles)
Tipo de terminal	Lug terminals
Terminal Width	30 mm
	1.2 in
Utilization	Photovoltaic
Utilization Category	Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B)
	Switching of mixed resistive and inductive loads, including moderate overloads (i.e. shunt motors) - occasional actuation (DC-22B)
	Switching of single PV string(s) without reverse and overcurrents (DC-PV1)
	Switching of several PV string(s) with reverse and overcurrents (DC-PV2)
Certificates and Declarations
CCC Certificate	CQC2019010302206498
Declaração de conformidade -CE	1SCC301227D2701
Declaration of Conformity - UKCA	1SCC301313D0201
DNV GL Certificate	1SCC301231D0201
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 9	EC000216 - Switch disconnector (low voltage)
ETIM 10	EC004963 - Switch disconnector (DC)
UNSPSC	39122233
eClass	V11.1 : 27371403
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA158298R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)

Valor da característicaSim

Nome da característicaVersão de chave de manutenção/serviço (EF006986)

Valor da característicaSim

Nome da característicaVersão de interruptor de segurança (EF006985)

Valor da característicaNão

Nome da característicaVersão como instalação de paragem de emergência (EF006959)

Valor da característicaNão

Nome da característicaVersão do interruptor de inversão (EF009408)

Valor da característicaNão

Nome da característicaNúmero de interruptores (EF005586)

Valor da característica1

Nome da característicaTensão nominal de operação (EF001435)

Valor da característica1000 V

Nome da característicaCorrente permanente nominal Iu (EF001389)

Valor da característica400 A

Nome da característicaNúmero de polos (EF001391)

Valor da característica4

Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)

Valor da característica0

Nome da característicaAcionamento do motor opcional (EF007386)

Valor da característicaNão

Nome da característicaAcionamento do motor integrado (EF006697)

Valor da característicaNão

Nome da característicaSaída de tensão opcional (EF007491)

Valor da característicaNão

Nome da característicaConstrução do dispositivo (EF008240)

Valor da característicaTécnica de instalação fixa para dispositivo embutido

Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)

Valor da característicaSim

Nome da característicaAdequado para o centro de montagem frontal (EF007248)

Valor da característicaNão

Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)

Valor da característicaSim

Nome da característicaAdequado para montagem intermediária (EF007264)

Valor da característicaNão

Nome da característicaPossível interbloqueio (EF006281)

Valor da característicaNão

Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)

Valor da característicaConexão por parafuso

Nome da característicaGrau de proteção (IP), frente (EF003118)

Valor da característicaIP20

Nome da característicaGrau de proteção (NEMA) (EF011959)

Valor da característica1
