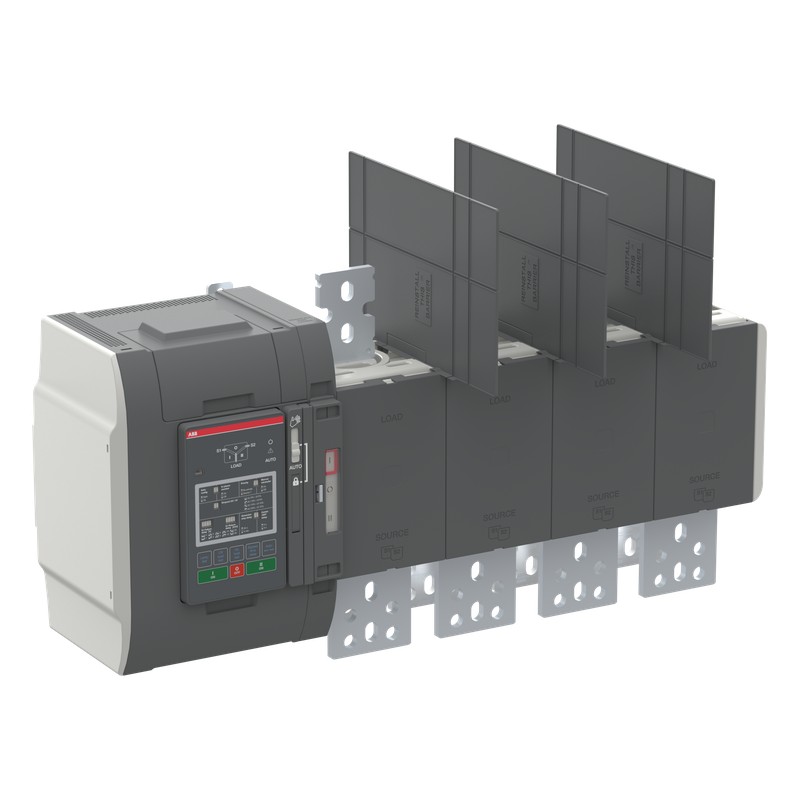

1SCA153577R1001 ABB Int. TruONE ATS Switch OXB1000E3S2QB
1SCA153577R1001
ABB
Int. TruONE ATS Switch OXB1000E3S2QB
Int. Comutador TruONE ATS OXB1000E3S2QB
OXB1000E3S2QB INTERRUPTOR DE TRANSFERÊNCIA AUTOMÁTICA
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲Popular Downloads
| Folha De Dados, Informações Técnicas: | 1SCC303008C0201 |
| Instruções e Manuais: | 1SCC303011M0201 |
| Desenhos Mecânicos: | OX_800U-1600E_3S2_B_.stp 1SCC308275F0001 1SCC308274F0001 1SCC308183F0001 1SCC308182F0001 1SCC308329F0001 1SCC308328F0001 |
Dimensões
| Líquido Do Produto Largura: | 712 mm 28.03 em |
| Líquido Do Produto Altura: | 359 mm 14.13 em |
| Produto Líquido De Profundidade / Comprimento: | 212 mm 8.35 em |
| Peso Líquido Do Produto: | 37.08 kg 81.75 lb |
Técnico
| Corrente Operacional nominal AC-31B (eue): | (415 V AC) 1000 A |
| Corrente Operacional nominal AC-32B (eue): | (415 V AC) 1000 A |
| Corrente Operacional nominal AC-33B (eue): | (415 V AC) 1000 A |
| Convencional Livre de ar Corrente Térmica (euth): | q = 40 °C 1000 A |
| Nominal De Impulso Atmosférico Tensão (Uimp): | 12 kV |
| Tensão De Isolamento Nominal (Ueu): | 1000 V |
| Tensão Nominal De Operação: | Circuito principal 480 V CA |
| Nominal de Curta duração admissível Corrente (Icw): | durante 0,1 s 65 kiloampere rms |
| Grau De Poluição: | Três |
| Tipo De Identificador: | Montagem directa lidar com |
| Quarta Pole: | Lado esquerdo e Direito |
| Quarta Pole Tipo: | Comutação Simultânea Função |
| A posição dos Terminais de Linha: | De suprimentos na parte Inferior - Carga em Cima |
| Tipo De Controlador: | Nível 2 (DIP) |
| Número de Pólos: | Quatro |
| Grau de Proteção: | Frente IP20 |
| Tipo De Terminal: | Parafuso |
Certificados e Declarações (Número do Documento)
| Declaração de Conformidade CE: | 1SCC303063D2701 |
| Instruções e Manuais: | 1SCC303011M0201 |
Informação Do Recipiente
| Pacote De Nível 1 Unidades: | 1 peça |
| Pacote De Nível 1 De Largura: | 590 mm 23.23 em |
| Pacote De Nível 1 Profundidade / Comprimento: | 790 mm 31.1 em |
| Pacote De Nível 1, Altura: | 510 mm 20.08 em |
| Pacote De Nível 1 Peso Bruto: | 57.08 kg 125.84 lb |
Classificações
| ETIM 6: | EC000216 Interruptor - seccionador |
| ETIM 7: | EC000216 Interruptor - seccionador |
| REEE Categoria: | 4. Equipamentos de grande porte (de Qualquer Dimensão Externa Superior a 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 480 V |
| Corrente nominal suportável lcw atual (EF007050) | 65 kA |
| Número de polos (EF001391) | 4 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Sim |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Técnica de conexão para dispositivo embutido |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem intermediária (EF007264) | Não |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
