ABBInterruptores manuais1SCA151252R1001 ABB ATS 40A 4P compacto OTM40F4C20D400C

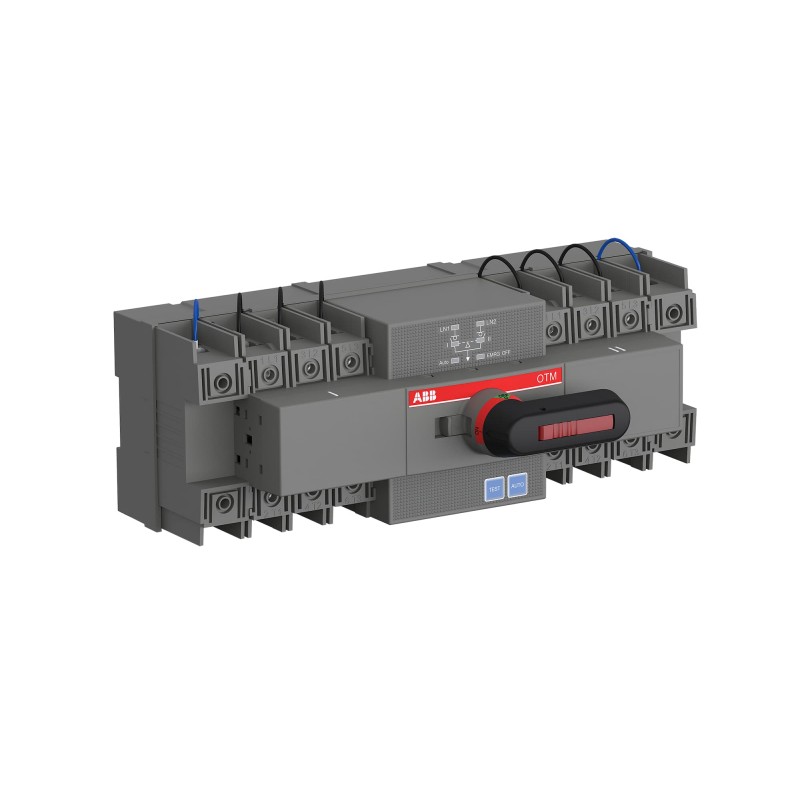

ABB 1SCA151252R1001 1SCA151252R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA151252R1001 ABB ATS 40A 4P compacto OTM40F4C20D400C

Referência: 1SCA151252R1001

Fabricante: ABB

Descrição:

ATS 40A 4P compacto OTM40F4C20D400C
Compact ATS 4P 40A OTM40F4C20D400C
OTM40F4C20D400C AUTOMATIC TRANSFER SWITCH

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 693,96 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Popular Downloads
Ficha de dados, informação técnica1SCC308001B0201
Instruções e Manuais2THT303803P4001
Mechanical DrawingsOTM40-125_4P_COMPACTATS
Environmental
Grau de proteçãoFront IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemChina
Dimensions
Largura Líquida do Produto286 mm
11.26 in
Altura Líquida do Produto103 mm
4.06 in
Profundidade/Comprimento Líquidos do Produto131 mm
5.16 in
Peso Líquido do Produto2 kg
4.41 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1103 mm
Profundidade/Comprimento da embalagem Nível 1328 mm
Altura da embalagem Nível 1168 mm
Peso bruto da embalagem Nível 12.25 kg
Nível de Embalagem 1 EAN6417019815657
Technical
Controller Type20D
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 40 A
Grau de proteçãoFront IP20
Fourth Pole TypeSwitched - Simultaneous Function
Handle TypeDirect mounted handle
Motor Operational Voltage380…415 V AC
Tipo de apoioBase Mounting Or DIN-rail mounting
Número de polos4P
Pollution Degree3
Position of Line TerminalsSupplies on Top - Load on Bottom
Power Lossat Rated Operating Conditions per Pole 1.6 W
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)800 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 40 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 40 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 40 A
Rated Operational Current AC-31B (Ie)(380 ... 415 V) 40 A
Rated Operational Current AC-32B (Ie)(380 ... 415 V) 40 A
Rated Operational Current AC-33B (Ie)(380 ... 415 V) 40 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 18.5 kW
Tensão operacional nominalMain Circuit 380…415 V
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 2.5 kiloampere rms
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 6 N·m
Transition TypeOpen
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 6 N·m
Certificates and Declarations
Declaração de conformidade -CE2020980305001190
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122214
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3640443

ETIM for 1SCA151252R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica415 V
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica2.5 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaSim
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de conexão para dispositivo embutido
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaSim
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica1
