ABBInterruptores manuais1SCA150942R1001 ABB Int. TruONE ATS Switch OXB800E3X3QB

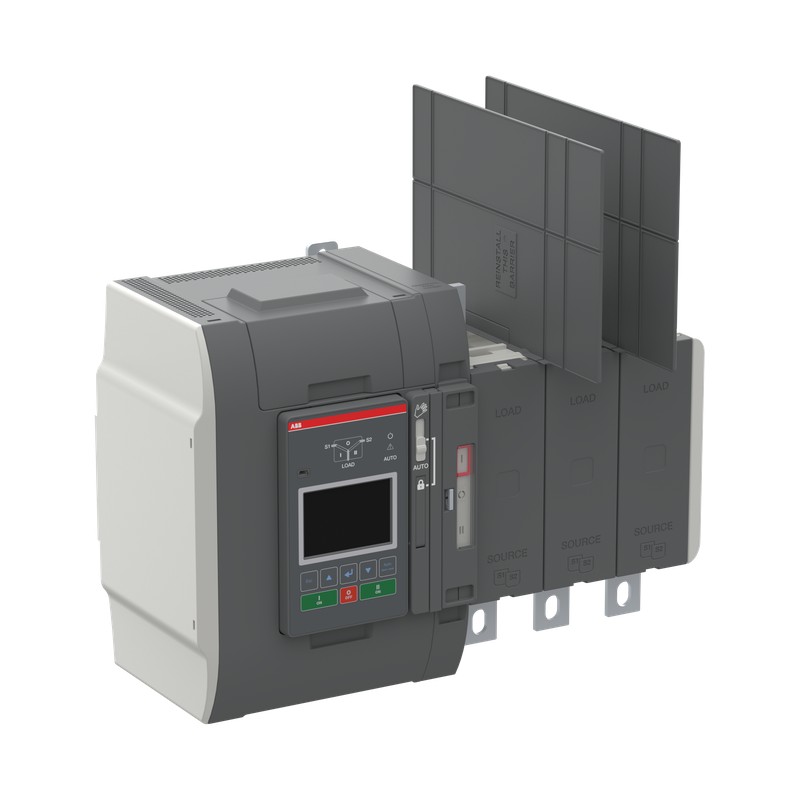

ABB 1SCA150942R1001 1SCA150942R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA150942R1001 ABB Int. TruONE ATS Switch OXB800E3X3QB

Referência: 1SCA150942R1001

Fabricante: ABB

Descrição:

Int. TruONE ATS Switch OXB800E3X3QB
OXB800E3X3QB AUTOMATIC TRANSFER SWITCH

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 6.505,62 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB EcoSolutionsSim
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC303064M0201
Environmental Product Declaration - EPD1SCC303131D0201
Extended Product LifetimeProduct Modularity
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 70.2 %
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011022D0201
Informação RoHS1SCC011023D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC303119D0201
Popular Downloads
Ficha de dados, informação técnica1SCC303008C0201
Instruções e Manuais1SCC303011M0201 REVISION FW 2.05
Mechanical DrawingsOX_500-800E_3X3_B_.stp
1SCC308257F0001
1SCC308256F0001
1SCC308177F0001
1SCC308176F0001
1SCC308331F0001
1SCC308330F0001
Wiring DiagramCircuit diagram_OXB_B_.dxf
Circuit diagram_OXB_B_.pdf
Environmental Product Declaration - EPD1SCC303131D0201
Environmental
Grau de proteçãoFront IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
Dimensions
Largura Líquida do Produto447 mm
17.6 in
Altura Líquida do Produto313 mm
12.32 in
Profundidade/Comprimento Líquidos do Produto212 mm
8.35 in
Peso Líquido do Produto19.12 kg
42.15 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1345 mm
13.58 in
Profundidade/Comprimento da embalagem Nível 1565 mm
22.24 in
Altura da embalagem Nível 1240 mm
9.45 in
Peso bruto da embalagem Nível 119.92 kg
43.92 lb
Nível de Embalagem 1 EAN6417019811789
Technical
Controller TypeLevel 3 (LCD)
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 800 A
Grau de proteçãoFront IP20
Handle TypeDirect mounted handle
Número de polos3P
Pollution Degree3
Position of Line TerminalsSupplies on Bottom - Load on Top
Power Lossat Rated Operating Conditions per Pole 47 W
Frequência nominal (f)Main Circuit 50-60 Hz
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-31B (Ie)(200 … 415 V AC) 800 A
Rated Operational Current AC-32B (Ie)(200 … 415 V AC) 800 A
Rated Operational Current AC-33B (Ie)(200 … 415 V AC) 800 A
Tensão operacional nominalMain Circuit 200...480 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 0.1 s 42 kiloampere rms
Funções especiaisOpen style
NormasIEC60947-6-1
Tipo de terminalBolt
Transition TypeDelayed
Certificates and Declarations
Declaração de conformidade -CE1SCC303062D2701
EU Data Act Compliance Declaration9AKK108471A5903
External Classifications and Standards
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA150942R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica480 V
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica42 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaSim
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de conexão para dispositivo embutido
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaSim
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica1
