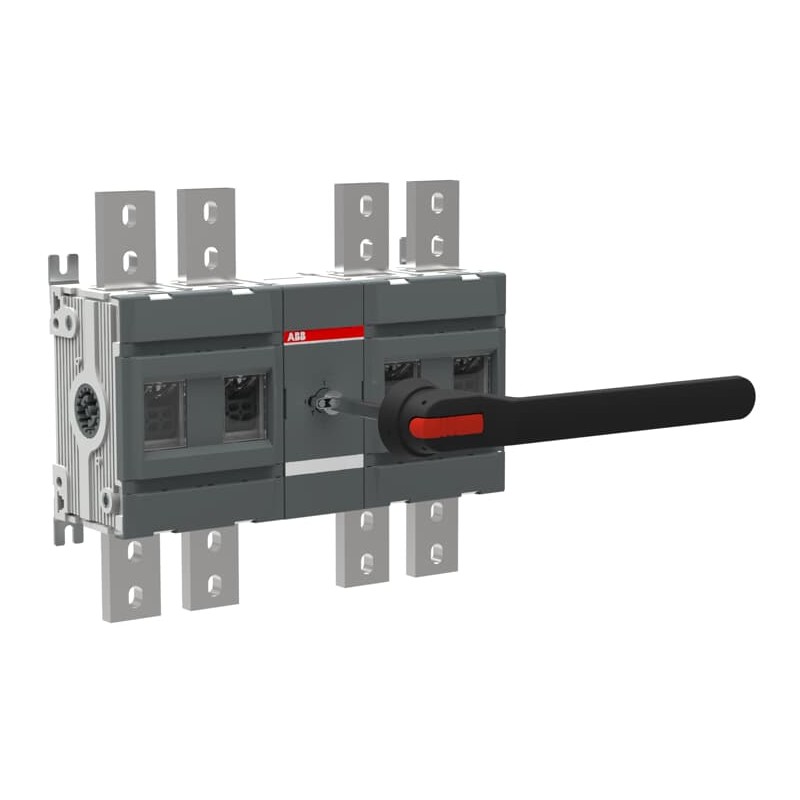

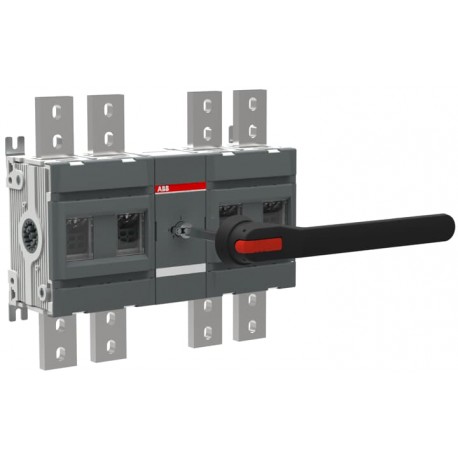

1SCA143720R1001 ABB Interruptor suporte CC OTDC1600E22P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA143720R1001 ABB Interruptor suporte CC OTDC1600E22P

1SCA143720R1001

ABB

Interruptor suporte CC OTDC1600E22P

OTDC1600E22P DC Interruptor-suporte

Mais detalhes


Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


  • Extended Tipo De Produto:
    OTDC1600E22P
  • ID produto:
    1SCA143720R1001
  • EAN:
    6417019716619
  • Descrição Do Catálogo:
    OTDC1600E22P DC Interruptor-suporte
  • Descrição Longa:
    OTDC1600E22P DC Interruptor-suporte, IP65 protegidas e cadeado de punho, haste ajustável e terminal de parafuso kit incluído, montagem em Base, IEC 1000 VDC 1600 a

Downloads Popular

Dimensões

  • Produto Tamanho Do Quadro:
    L
  • Líquido Do Produto Largura:
    414.5mm
    16.3
  • Líquido Do Produto Altura:
    Trezentos e setenta e doismm
    14.6 em
  • Líquido Do Produto Da Profundidade / Comprimento:
    145.9mm
    5.7 em
  • Peso Líquido Do Produto:
    Vintekg
    44.1 lb

Técnica

  • Configurações De Conexão:
    Só circuito 6a, 6b
  • Corrente de operação nominal DC-21B (Ie):
    (1000 V) 1600 A
  • Livre convencional Térmica do ar de Alimentação (Ith):
    1600 a
  • Corrente Térmica Convencional (Io):
    Totalmente Fechado 1250 A
  • Nominal Suportada De Impulso De Tensão (Ouimp):
    12 kV
  • Tensão Nominal De Isolamento (Oueu):
    1500 V
  • Tensão Nominal:
    1000 V
  • Nominal De Curto-Circuito Capacidade De (Icm):
    (1000 V DC) 10 kA
  • Nominal de Curta duração Corrente atribuída (Icw):
    (1000 V DC) 10 kA
    para 1 a 10 kA
  • A Perda De Potência:
    nas Condições de Operação nominais Polo 58 W
  • Grau De Poluição:
    Três
  • Alça Cor:
    Preto
  • Comprimento Do Cabo:
    274 mm
    10.8 em
  • Tipo De Cabo:
    Arma de lidar com
  • Diâmetro Do Eixo:
    12 mm
    0,47
  • Comprimento Do Eixo:
    200 mm
    7.9
  • Interruptores Mecanismo De Funcionamento:
    Mecanismo de Entre os Pólos
    22 (Entre os Pólos)
  • A posição dos Terminais de Linha:
    Parte Superior Na Parte Inferior De
    Parte Inferior Para A Parte Superior
  • Modo De Operação:
    Frente Operado
  • Regras:
    IEC 60947-1, -3
  • Funções Especiais:
    Não
  • Tipo De Produção:
    Base de montagem
  • Número de Circuitos:
    Dois
  • Número de Pólos:
    Quatro
  • Grau de Proteção:
    Frontal IP20
  • Tipo De Terminal:
    Lug terminals
  • A Largura De Terminal:
    50 mm
    1.97 em
  • Binário De Aperto:
    Terminal de Cabo De 50...75 N·m

Ambiental

  • RoHS Estado:
    Seguintes da UE da Diretiva 2011/65/UE
  • Informação Ambiental:
    1SCC301234D0201

Certificados e Declarações (Número do Documento)

Informações De Embalagem

  • Pacote De Nível 1 Unidades:
    quadro 1 peça
  • Pacote De Nível 1 De Largura De:
    170 mm
    6.7
  • Pacote De Nível 1 Da Profundidade / Comprimento:
    400 mm
    15.7 em
  • Pacote De Nível 1 Altura:
    A 435 mm
    17.1 em
  • Pacote De Nível 1 Peso Bruto:
    21.5 kg
    47.4 lb
  • Pacote de Nível 1 EAN:
    6417019716619

Classificações

  • Objectivo Código De Classificação:
    Q
  • ETIM 5:
    EC000216 - Interruptor-suporte
  • ETIM 6:
    EC000216 - Interruptor-suporte
  • ETIM 7:
    EC000216 - Interruptor-suporte
  • WEEE Categoria:
    5. O Time pequeno (sem Nenhuma Dimensão Externa superior a 50 cm)
