> ABB>Interruptores manuais>1SCA140871R1001 ABB Chave seccionadora CC OTDC1250E22
Produto anterior Próximo produto

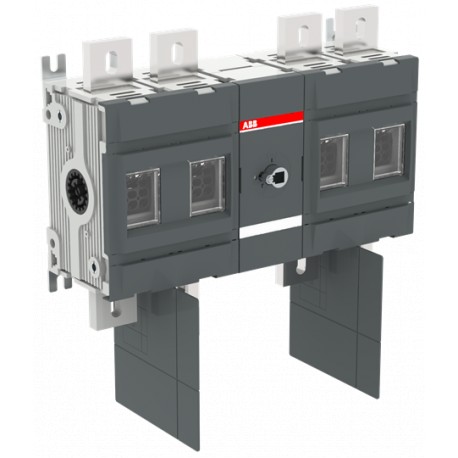

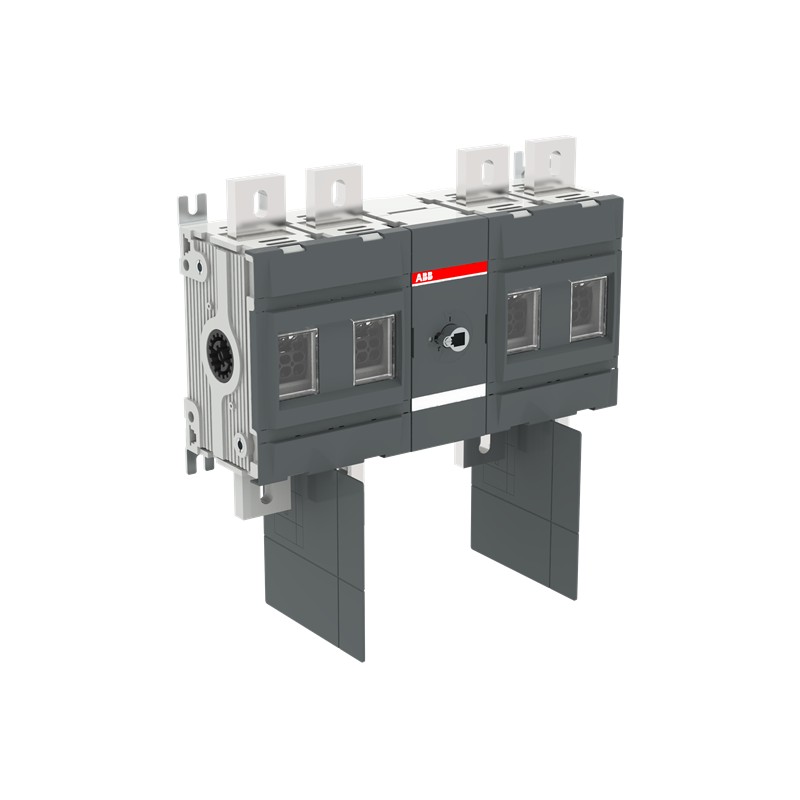

1SCA140871R1001 ABB Chave seccionadora CC OTDC1250E22 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA140871R1001 ABB Chave seccionadora CC OTDC1250E22

1SCA140871R1001

ABB

Chave seccionadora CC OTDC1250E22

OTDC1250E22 Interruptor-seccionador DC, Kit de parafusos de terminal incluído, Alça e eixo devem ser encomendados separadamente, Montagem na base, IEC 1000 VDC 1250 A

Mais detalhes


Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


b'

visão geral

Tipo de produto estendido:
OTDC1250E22
ID do produto:
1SCA140871R1001
Ean:
6417019686493
Descrição do catálogo:
OTDC1250E22 interruptor-seccionador DC
Descrição longa:
OTDC1250E22 Interruptor-seccionador DC, Kit de parafusos de terminal incluído, Alça e eixo devem ser encomendados separadamente, Montagem na base, IEC 1000 VDC 1250 A

ordenação

Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85363090
País de origem:
Finlândia (FI)

Downloads populares

Ficha técnica:
1SCC30102C0201
Instruções e manuais:
1SCC301095M0202
Diagrama de fiação:
1SCC301042K0201
1SCC301043K0201

Dimensões

Tamanho do quadro do produto:
litro
Largura líquida do produto:
414,5 mm

16,3 polegadas
Altura líquida do produto:
372 mm

14,6 em
Profundidade do produto/comprimento da rede:
235 milímetros

9,3 polegadas
Peso líquido do produto:
18,7 kg

41,2 libras

técnico

Configurações de conexão:
Circuito único 6a, 6b
Corrente nominal de operação DC-21B (Iecstasy):
(1000 V) 1250 A
Corrente térmica ao ar livre convencional (Iésimo):
1250 A
Corrente térmica convencional (Io):
Totalmente fechado 1250 A
Tensão nominal de suporte a impulso (Uduende):
12 kV
Tensão de isolamento nominal (Ueu):
1500 V
Tensão operacional nominal:
1000 V
Capacidade nominal de fabricação de curto-circuito (Icentímetro):
(1000 V DC) 10 kA
Suporte de classificação de curto prazo atual (ICw):
(1000 V DC) 10 kA

para 1 s 10 kA
Perda de energia:
sob condições nominais de operação por pólo 35 W
Grau de contaminação:
3
Tipo de alça:
Alça e eixo não incluídos
Diâmetro do eixo:
12 milímetros

0.47 em
Mecanismo de operação dos switches:
Mecanismo entre os polos

22 (Entre os polos)
Posição dos terminais de linha:
Up Inside - Down Out

Bottom In - Top Out
Modo de operação:
Operado em frente
Padrões:
IEC 60947-1, -3
Funções especiais:
Não
Tipo de montagem:
Montando a base
Número de circuitos:
2
Número de postes:
4
Grau de Proteção:
FRONT IP20
Tipo de terminal:
Alça de terminais
Largura do terminal:
50 mm

1,97 polegadas
apertar:
Aba de cabo 50... 75 N·m

ambiental

Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE
Informações ambientais:
1SCC301234D0201

Certificados e declarações (número do documento)

Declaração de Conformidade - CE:
1SCC301208D2702
Certificado DNV GL:
1SCC301231D0201
Informações ambientais:
1SCC301234D0201
Instruções e manuais:
1SCC301095M0202
Informações do RoHS:
1SCC301206D0205

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
400 mm

15,7 em
Profundidade / Comprimento do nível do pacote 1:
435 milímetros

17,1 polegadas
Altura do nível do pacote 1:
170 mm

6.7 em
Nível de peso bruto 1 do pacote:
20kg

44,1 libras
Pacote EAN nível 1:
6417019686493

Classificações

Código de classificação de objetos:
Q
ETIM 5:
EC000216 - Desconectador de interruptores
ETIM 6:
EC000216 - Desconectador de interruptores
ETIM 7:
EC000216 - Desconectador de interruptores
Categoria WEEE:
5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
'

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
