ABBInterruptores manuais1SCA138216R1001 ABB Interruptor de desconectador OT160G40P

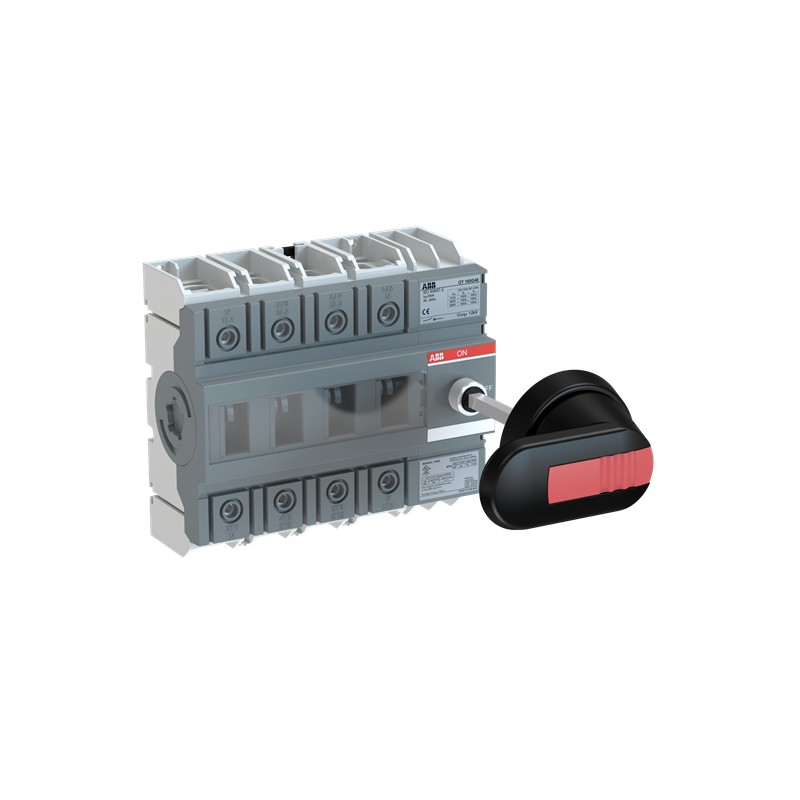

ABB 1SCA138216R1001 1SCA138216R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

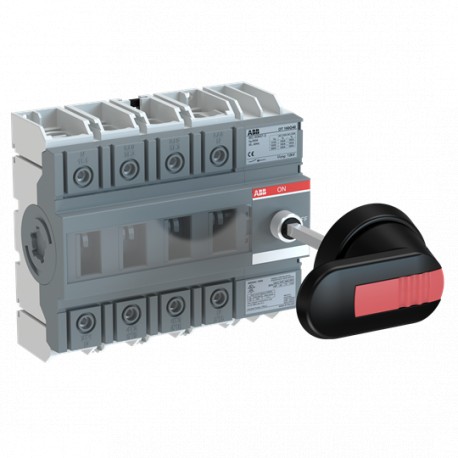

1SCA138216R1001 ABB Interruptor de desconectador OT160G40P

Referência: 1SCA138216R1001

Fabricante: ABB

Descrição:

Interruptor de desconectador OT160G40P
OT160G40P SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 140,29 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301116M0201
Informação ambiental1SCC301267D0201
Environmental Product Declaration - EPD1SCC301281D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPc890c227-81b2-40ec-80d2-362218f43732 Finland
SCIP simplificadofac4d358-5529-426f-859c-6c08984b3f3d Germany
7682f2a0-92fc-40ed-8ca6-bbfa4d8f7d9f Belgium
916ab46f-d52a-4808-95ed-fcf59f04c982 Denmark
46c6cbcb-0a2c-4ce4-ac98-e9f672910a54 Germany
6d5332ce-f572-4888-b1c8-d36e864ac927 Norway
6b2fe77b-ef6e-44c4-a0b5-88c8bee28e41 Hungary
c8d86131-9494-4d55-a6a6-d8940132bcca Spain
7fe25e41-d115-43b7-a6f5-e35283fc65cc Belgium
93bb7635-f77f-4741-97da-a11e8a2a683d Italy
6b7b1827-bde9-4ac4-9507-a9c2cfc450d4 Poland
8bfb29aa-665b-431a-af9f-17a136aca14d Germany
c263be22-e22a-45f8-b2b0-f6ee33819e6f Sweden
57fcec66-75c6-4204-83bc-8c7ac206f0df France
d0ef0e52-119d-4bfc-b01e-40265366d810 Poland
f788227d-1931-4d6a-b2aa-93eac26de669 Greece
3b1ee79e-79a4-4e77-be20-a1f68e57060d Sweden
a9bae258-34c0-49c3-85b2-62feddd04512 Bulgaria
80a3795e-11f8-49b5-b448-93a032935838 Estonia
9e0ddcab-4649-43df-bb84-0be14ce7f346 Hungary
afeda17e-5da0-4cb8-abe7-fc2936a2746c Netherlands
11463468-e977-433f-9fcf-4ad467948ce3 Portugal
d65ef1d1-8dbb-4a22-b39d-3b44ad835246 Czech Republic
e9b1d7ad-e632-42a0-8a4c-52d50bde12ce Croatia
9041e03c-6fdd-41fb-a9e5-18eccc2af76d Poland
6a3cf3fe-7a62-4938-9a21-2ebe6a04deee Germany
77d3663c-d138-4897-8d2f-e393af7e9eb8 Germany
9ba4ed4e-e139-4973-a732-d7574836d2b8 France
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301089M0204
Mechanical DrawingsOT160G4_model.igs
Environmental Product Declaration - EPD1SCC301281D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC301267D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto150 mm
Altura Líquida do Produto130 mm
Profundidade/Comprimento Líquidos do Produto73 mm
Peso Líquido do Produto1.2 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1160 mm
Profundidade/Comprimento da embalagem Nível 1244 mm
Altura da embalagem Nível 196 mm
Peso bruto da embalagem Nível 11.3 kg
Nível de Embalagem 1 EAN6417019666266
Technical
Secção Transversal do CaboCu 10 ... 70 mm²
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 160 A
Conventional Thermal Current (Ithe)Fully Enclosed 160 A
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront and Side
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)(200 A fuse, 500 V) 100 kA
(200 A fuse, 690 V) 50 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 12 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 4 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Switches Operating MechanismMechanism at the End of the Switch
40 (Right Side)
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 6 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating125 A
Classificação de potência UL/CSA(240 V AC) Single Phase 20 Hp
(440 ... 480 V AC) Single Phase 30 Hp
Binário de apertoacc. IEC 60947-1 6 N·m
Tightening Torque UL/CSA53 in·lb
Certificates and Declarations
A2L Certificate – IEC1SCC301336D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC301210D2701
DNV GL Certificate1SCC301174D0204
Certificado ULcULus certificate OT160G
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA138216R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica160 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica160 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica160 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica4 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica75 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica75 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica50 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
