As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

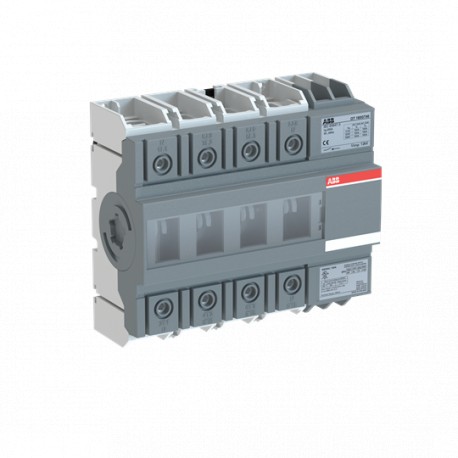

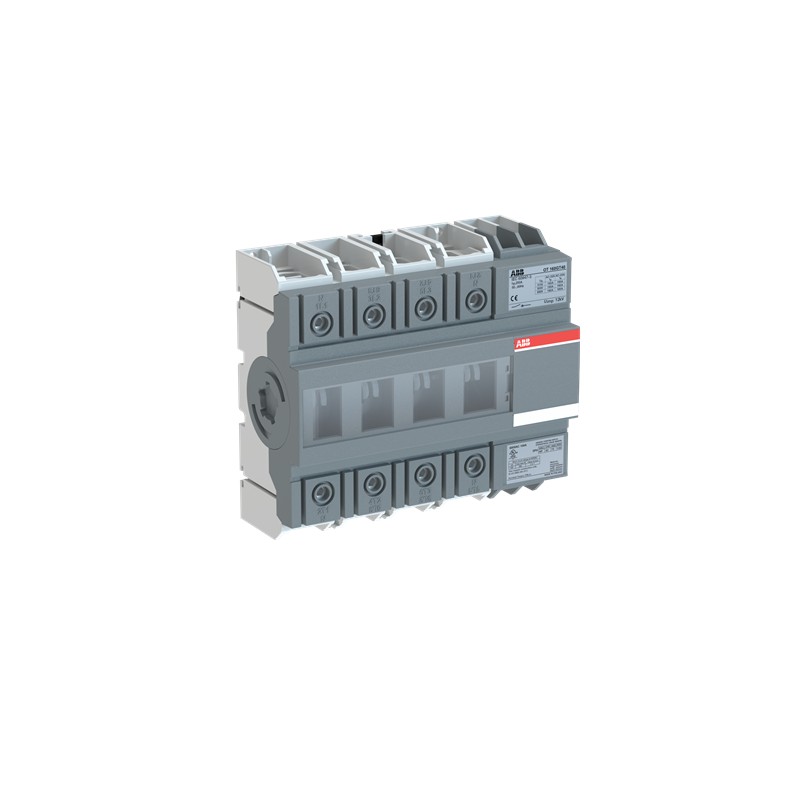

1SCA135144R1001 ABB Interruptor de desconectador OT160GT40P
Referência: 1SCA135144R1001
Fabricante: ABB
Descrição:
Interruptor de desconectador OT160GT40P
OT160GT40P SWITCH-DISCONNECTOR
Categorias:
- Aparelhos elétricos de baixa tensão > Suporte
- ABB > Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301116M0201 |
| Informação ambiental | 1SCC301267D0201 |
| Environmental Product Declaration - EPD | 1SCC301281D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC301020C0201 |
| Instruções e Manuais | 1SCC301089M0204 |
| Mechanical Drawings | OT160GT4_model.igs |
| Environmental Product Declaration - EPD | 1SCC301281D0201 |
| Environmental | |
| Grau de proteção | Front IP20 |
| Informação ambiental | 1SCC301267D0201 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 150 mm |
| Altura Líquida do Produto | 130 mm |
| Profundidade/Comprimento Líquidos do Produto | 75 mm |
| Peso Líquido do Produto | 1 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 160 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 244 mm |
| Altura da embalagem Nível 1 | 96 mm |
| Peso bruto da embalagem Nível 1 | 1.1 kg |
| Nível de Embalagem 1 EAN | 6417019638751 |
| Technical | |
| Secção Transversal do Cabo | Cu 10 ... 70 mm² |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 160 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 160 A |
| Grau de proteção | Front IP20 |
| Distance Between Phases | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Black |
| Handle Type | Handle and shaft included |
| Mechanical Durability | 20000 |
| Tipo de apoio | Door mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front and Side |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Power Loss | at Rated Operating Conditions per Pole 6.5 W |
| Rated Conditional Short-Circuit Current (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fuse, 690 V) 50 kA | |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 12 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 4 kA |
| Funções especiais | No |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| 40 (Right Side) | |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | acc. IEC 60947-1 6 N·m |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | 600 V |
| Ampere Rating | 125 A |
| Classificação de potência UL/CSA | (240 V AC) Single Phase 20 Hp |
| (440 ... 480 V AC) Single Phase 30 Hp | |
| Binário de aperto | acc. IEC 60947-1 6 N·m |
| Tightening Torque UL/CSA | 53 in·lb |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC301336D0201 |
| Certificado ATEX | No certification needed |
| Declaração de conformidade -CE | 1SCC301210D2701 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificado UL | cULus certificate OT160G |
| VDE Certificate | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
ETIM for 1SCA135144R1001 Componentes industriais para Baixa Tensão (EC000216)
Nome da característica
Valor da característica
Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica160 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica160 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica160 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica4 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica75 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica75 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica50 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
