ABBInterruptores manuais1SCA131036R1001 ABB Chave seccionadora OTDC400E22 CC

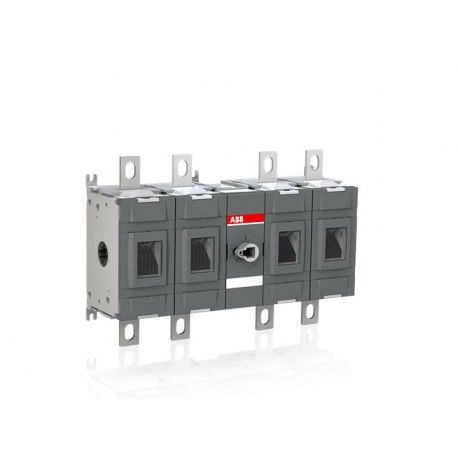

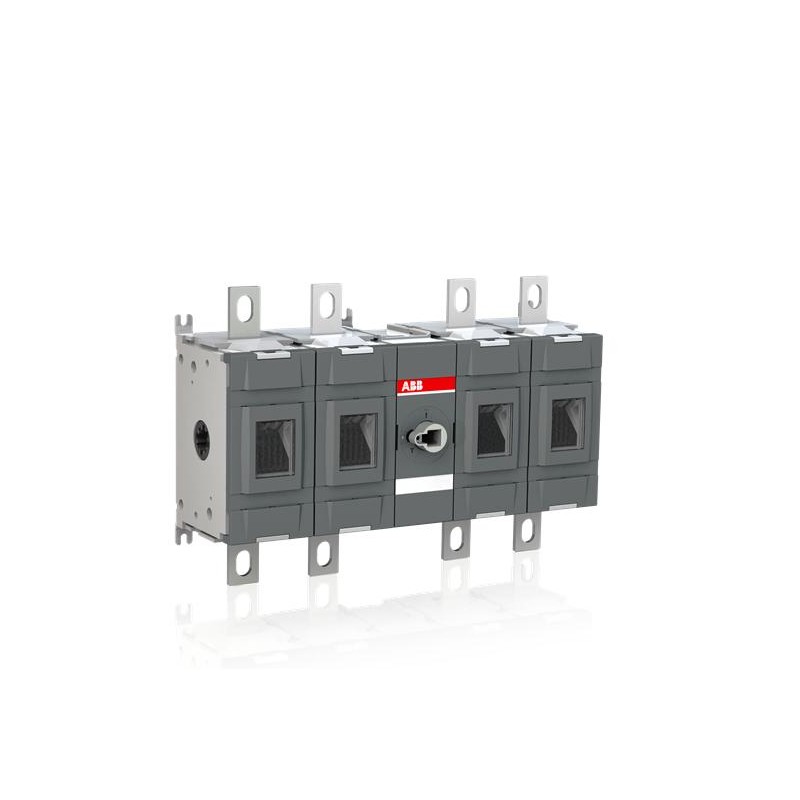

ABB 1SCA131036R1001 1SCA131036R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA131036R1001 ABB Chave seccionadora OTDC400E22 CC

Referência: 1SCA131036R1001

Fabricante: ABB

Descrição:

Chave seccionadora OTDC400E22 CC

Categorias:

  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Popular Downloads

Folha De Dados, Informações Técnicas: 1SCC301022C0201
Instruções e Manuais: 1SCC301085M0205
Desenhos Mecânicos: OTDC400E22.igs
1SCC307283F0201
1SCC307284F0201

Dimensões

Líquido Do Produto Largura: 335 mm
Líquido Do Produto Altura: 227 mm
Produto Líquido De Profundidade / Comprimento: 105 mm
Peso Líquido Do Produto: 6.7 kg
14.8 lb

Técnico

Corrente Operacional nominal DC-21B (eue): (1000 V) 400
Convencional Livre de ar Corrente Térmica (euth): 400 A
Corrente Térmica Convencional (Euo): Totalmente Fechado 400
Nominal De Impulso Atmosférico Tensão (Uimp): 12 kV
Tensão De Isolamento Nominal (Ueu): 1500 V
Tensão Nominal De Operação: 1000 V
Nominal De Curto-Circuito Capacidade De Decisão " (Eucm): (1000 V DC) 10 kA
Nominal de Curta duração admissível Corrente (Icw): 1500 V DC 10 kA
1 s 10 kA
A Perda De Energia: nas Condições Nominais de Funcionamento por Pólo De 9,7 W
Grau De Poluição: Três
Tipo De Identificador: Identificador de eixo e não incluídos
Parâmetros Do Mecanismo De Operação: Mecanismo de Entre os Pólos
22 (Entre os Pólos)
A posição dos Terminais de Linha: Superior Em Baixo
Inferior Em Superior
Modo De Funcionamento: Frente Operado
Normas: IEC 60947-1, -3
Funções Especiais: Nenhum
Tipo De Montagem: Base de montagem
Número de Circuitos: Dois
Número de Pólos: Quatro
Grau de Proteção: Frente IP20
Tipo De Terminal: Lug terminais
Largura Do Terminal: 25 mm
0,98 em
Torque De Aperto: Terminal do cabo de 30...40 mm

Ambiental

RoHS Status: A seguir UE Diretiva 2011/65/UE

Certificados e Declarações (Número do Documento)

Certificado CCC: CCC OTDC250-800.pdf
Declaração de Conformidade CE: 1SCC301205D2704
Instruções e Manuais: 1SCC301085M0205
RoHS Informações: 1SCC301206D0205

Informação Do Recipiente

Pacote De Nível 1 Unidades: 1 peça
Pacote De Nível 1 De Largura: 432 mm
17
Pacote De Nível 1 Profundidade / Comprimento: 263 mm
10.4 em
Pacote De Nível 1, Altura: 143 mm
5.6 no caso de
Pacote De Nível 1 Peso Bruto: 7.2 kg
15.9 lb
Pacote de Nível 1 EAN: Seis trilhões, quatrocentos e dezessete mil milhões de dezenove milhões, seiscentos e dois mil seiscentos e vinte e dois

Classificações

Objeto Código De Classificação: Q
ETIM 5: EC000216 Interruptor - seccionador
ETIM 6: EC000216 Interruptor - seccionador
ETIM 7: EC000216 Interruptor - seccionador
REEE Categoria: 5. Pequenos Equipamentos (Sem Dimensão Externa Superior a 50 cm)

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
