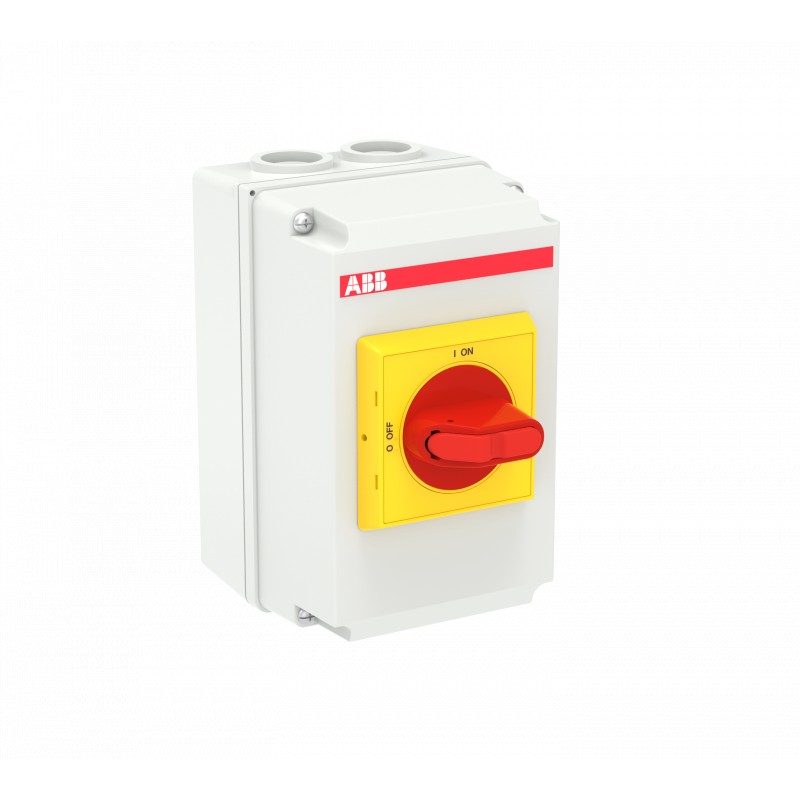

1SCA125150R1001 ABB Int. Desconectador DC boxed OTDCP16SA12M
1SCA125150R1001
ABB
Int. Desconectador DC boxed OTDCP16SA12M
OTDCP16SA12M Enclosed solar switch
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informação RoHS | 1SCC301239D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 95a62d34-6b8f-431f-b674-e6dd3a3a0ab5 Finland |
| SCIP simplificado | 10951463-2910-4262-9497-41357299e7ea Germany |
| 0f957286-95bc-46d5-9e1f-6aef9f027485 Germany | |
| f14ce6fa-6427-44c8-9aef-1c6c013326d9 Germany | |
| f90ad28a-5575-40d6-b6e2-20beccf8648b Bulgaria | |
| 7d466fe9-9826-41a5-90f6-a7ddfd7af865 Sweden | |
| 1a543c89-890b-4805-a8ad-118a68a8cae1 Poland | |
| 85f435df-3f98-4334-a2a9-64bb07719481 Germany | |
| 46518fe9-0076-4a50-a23c-ffe82f702f39 Sweden | |
| 57cead34-3857-4d92-bb0d-1647d176ae34 France | |
| c6412142-52ef-41c2-8b76-be0c18178ca1 Germany | |
| a21a95a4-a8bf-4cb3-a28a-457773a83bae France | |
| 8a6c972b-5f66-4926-81a7-7442d6c7fd0a Greece | |
| 5d8f49f9-c898-4d92-85ee-b097851d6a47 Portugal | |
| cc75e28e-af62-4249-a6f1-443f866ddda5 Italy | |
| a006cd08-4e32-4a03-a635-768dc1047370 Belgium | |
| 1ac797d0-7e8a-4bfc-855e-299d2b15a09b Spain | |
| 4a74e9aa-a71a-4dd6-8261-338e956f470e Hungary | |
| c5984f82-bbcb-4188-bff6-6f98d1d5acb7 Norway | |
| c77d63fc-4707-4a83-90e1-c9aa2fcde3d9 Poland | |
| ad20e44b-7d3d-42ca-aae3-d7b86aba301b Hungary | |
| e987c3a5-b586-43f2-b7d3-6c70aa6bf062 Netherlands | |
| 879df01d-d0d8-4489-a4df-c26ef4a5cf79 Belgium | |
| 995032c9-0044-43e4-99f5-1253658ec7fb Poland | |
| 7f5af4e4-5049-4d36-bee1-8068fa9ea74c Estonia | |
| 57657692-f46e-44ee-904d-6d9f95ae1af3 Czech Republic | |
| 3b36ea2e-635c-4879-b8b7-fafa0a1f469d Croatia | |
| 7d917d53-2cc7-40d3-a19e-18e98d5cd2bb Denmark | |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC340015C0201 |
| Instruções e Manuais | 1SCC340027M0002 |
| Mechanical Drawings | OTDCK159595SM20.stp |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP65 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 95 mm |
| Altura Líquida do Produto | 150 mm |
| Profundidade/Comprimento Líquidos do Produto | 95 mm |
| Peso Líquido do Produto | 0.59 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 142 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 167 mm |
| Altura da embalagem Nível 1 | 108 mm |
| Peso bruto da embalagem Nível 1 | 0.7 kg |
| Nível de Embalagem 1 EAN | 6417019554075 |
| Technical | |
| Cable Entry Position | Up/Down |
| Cable Outlets Per Side | 2xM20 / 2xM20 |
| Connecting Capacity Main Circuit | Screw Clamp 2.5…16 mm² |
| Conventional Thermal Current (Ithe) | Fully Enclosed 16 A |
| Grau de proteção | acc. to IEC 60529 IP65 |
| Material do invólucro | Plastic |
| Handle Color | Red / Yellow |
| Handle Type | Selector handle |
| Mounted Auxiliary Contacts | 0 NO, 0 NC |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Pollution Degree | 3 |
| Power Loss | at Rated Operating Conditions per Pole 0.15 W |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Rated Operational Current DC-21B (Ie) | (1000 V) 16 A |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V AC) 0.71 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 0.5 kA |
| Recommended Screw Driver | Main Circuit Torx |
| Funções especiais | Solar |
| Normas | IEC 60947-1, -3 |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | Main Circuit 1.2 … 1.4 N·m |
| Wire Stripping Length | Main Circuit 14 … 11 mm |
| Technical UL/CSA | |
| Wire Stripping Length | Main Circuit 14 … 11 mm |
| Recommended Screw Driver | Main Circuit Torx |
| Binário de aperto | Main Circuit 1.2 … 1.4 N·m |
| Certificates and Declarations | |
| Certificado BV | 1SCC340018D0204 |
| Declaração de conformidade -CE | 1SCC340003D2704 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 3601746 |
| E-Number (Norway) | 1414582 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Não |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 16 A |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Não |
| Cor do elemento de atuação (EF007167) | Vermelho |
| Possível interbloqueio (EF006281) | Não |
| Grau de proteção (IP), frente (EF003118) | IP65 |
