ABBInterruptores manuais1SCA118950R1001 ABB Interruptor de desconectador OT1000EM04P

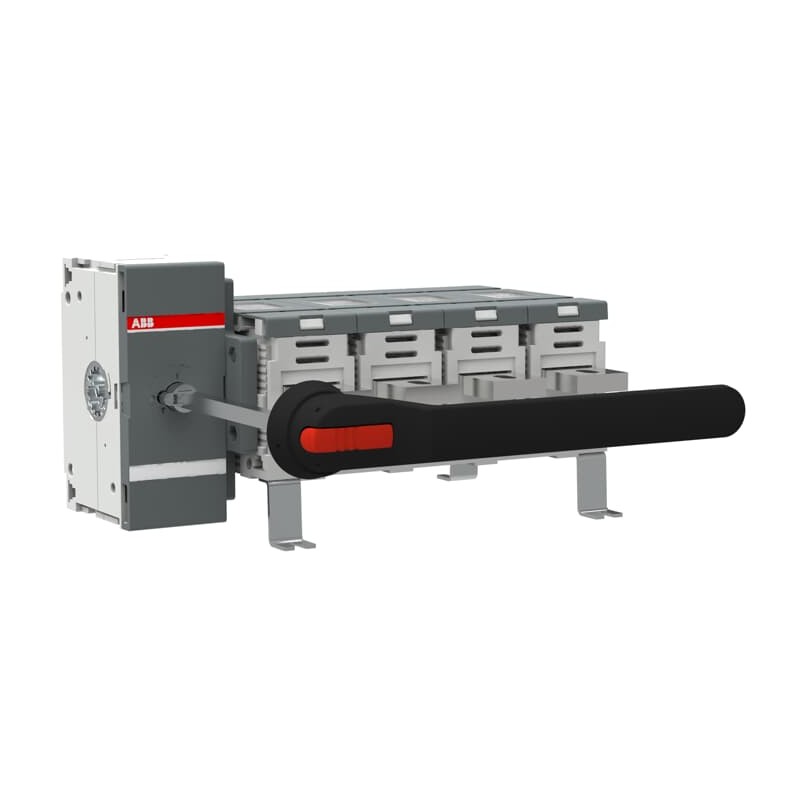

ABB 1SCA118950R1001 1SCA118950R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

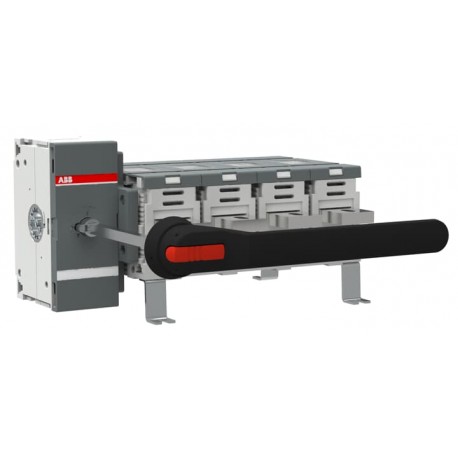

1SCA118950R1001 ABB Interruptor de desconectador OT1000EM04P

Referência: 1SCA118950R1001

Fabricante: ABB

Descrição:

Interruptor de desconectador OT1000EM04P
OT1000EM04P SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.484,98 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301120M0201
Informação ambiental1SCC301233D0201
Environmental Product Declaration - EPD1SCC301300D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301076M0204
Mechanical Drawings1SCC301955F0001
1SCC301954F0001
Environmental Product Declaration - EPD1SCC301300D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301233D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto429.5 mm
Altura Líquida do Produto306 mm
Profundidade/Comprimento Líquidos do Produto234 mm
Peso Líquido do Produto21 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1400 mm
Profundidade/Comprimento da embalagem Nível 1630 mm
Altura da embalagem Nível 1300 mm
Peso bruto da embalagem Nível 121.5 kg
Nível de Embalagem 1 EAN6417019505718
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 1000 A
Conventional Thermal Current (Ithe)Fully Enclosed 1000 A
Grau de proteçãoFront IP00
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability6000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 19 W
Rated Conditional Short-Circuit Current (Inc)(1250 A fuse, 415 V) 80 kA
(1250 A fuse, 500 V) 100 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Rated Operational Power AC-23A (Pe)(400 ... 415 V) 560 kW
(500 V) 710 kW
(690 V) 1000 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 92 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 50 kA
Funções especiaisNo
NormasIEC 60947-3
Switches Operating Mechanism04 (Left Side) Mechanism turned 90 degrees
Tipo de terminalLug terminals
Binário de apertoacc. IEC 60947-1 50 … 75 N·m
UtilizationEarthing Switch Use
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 50 … 75 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301338D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC301155D2704
DNV GL Certificate1SCC301184D0203
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3601192

ETIM for 1SCA118950R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica1000 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica1000 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica50 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica560 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica560 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
