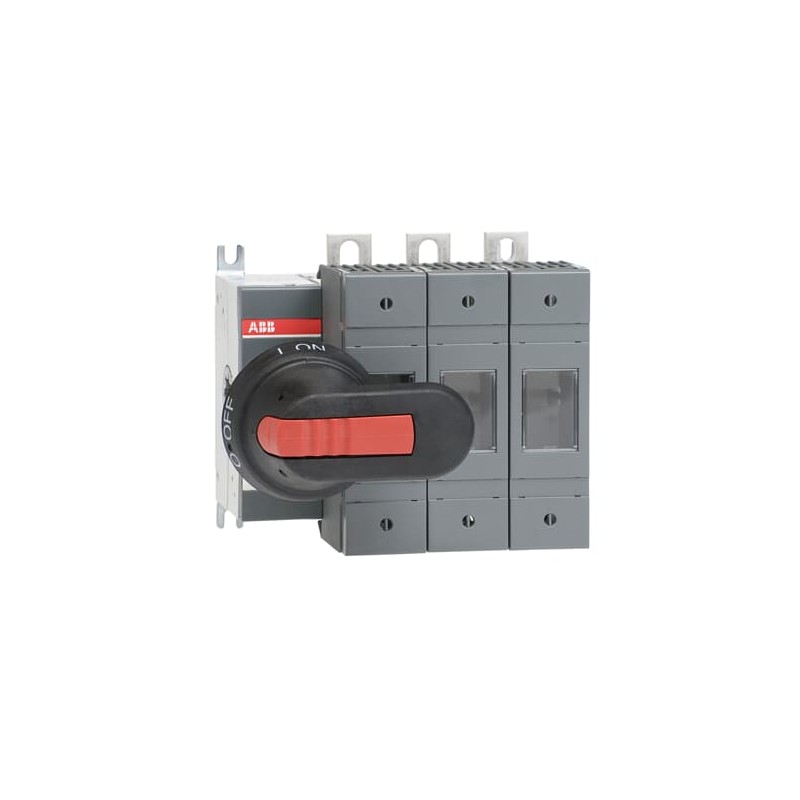

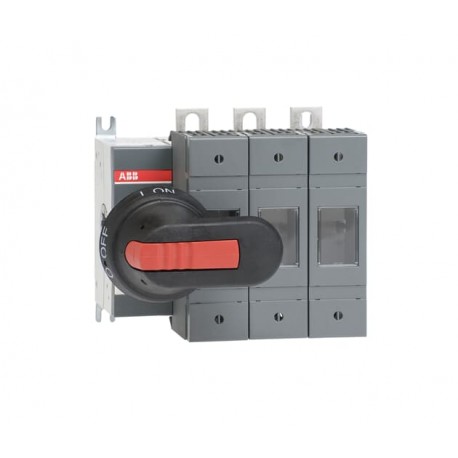

1SCA115602R1001 ABB Interruptor de fusível OS125GF03P
1SCA115602R1001
ABB
Interruptor de fusível OS125GF03P
OS125GF03P SWITCH FUSE
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Environmental Product Declaration - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d0ed0b06-9569-4695-9347-79362d465eda Finland |
| SCIP simplificado | 57f58c2c-7880-4cff-8365-d13ff054bbb1 Germany |
| f6d1a8ab-87ba-44dd-be0a-804cb39e9885 Norway | |
| b05f1288-b9d3-4680-b5fe-723dc3a8f4b2 Poland | |
| 10bd25fd-b62e-443d-856f-2241b5b6ddcf Germany | |
| 06d35fa9-c8a6-4bcb-af49-61ce624c5771 Spain | |
| e265b412-3885-4b92-9b4c-baa681f785eb Belgium | |
| 35c2735d-ee1a-443e-b5e6-d6e5e15eae58 France | |
| b09350e1-e79a-41ee-b0a3-a4e1db0a4e40 Hungary | |
| 7167ee3b-c000-4141-9121-1b92e27b72bc Sweden | |
| 021a94d4-f68a-499a-870f-375e992a6fdd Germany | |
| 2ba7c51e-5a7e-4975-bbfe-a6ecea4f31ed Germany | |
| 91f1a52d-ccc6-4bf8-bff8-233810168237 Poland | |
| e350cdf3-1673-4e30-ad47-7c5db391d69c Netherlands | |
| 58c482ba-e59d-4a64-995c-6cfb6ae76004 Greece | |
| eed0e36e-f4f1-4a7c-821d-fe0c5bffbebc Portugal | |
| 7bc054f5-818a-4475-a9a0-68cb17a1761f Bulgaria | |
| f9061423-8067-4544-94d5-c4469471aeb5 Estonia | |
| 521fdfae-90ec-44f2-b7a9-ef61e143f0d2 Hungary | |
| 8bcaf273-e133-4b3e-b94e-8666a3e01ec6 Sweden | |
| a325dfb6-f15a-4750-a60a-c3a21cfb7b53 Poland | |
| 3057d5dd-76ed-4b91-b898-bcb163723d9a Croatia | |
| 5598518a-9e7f-427b-a028-043eddc2a863 France | |
| 9933ccd6-e566-4041-a299-5a2629c1b4fe Czech Republic | |
| 6fa0d1af-7417-41a9-a3dc-556025ca9bbc Italy | |
| d7cb0205-552c-4e4f-9a73-cbd468b4a008 Belgium | |
| f7337df9-60e2-43f4-99b8-7d5d74313dfb Denmark | |
| d0b4d26a-9af2-4263-9b8a-ebe211968374 Germany | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311037M0206 |
| Mechanical Drawings | OS160GD_F_03.igs |
| Environmental Product Declaration - EPD | 1SCC311196D0201 |
| Environmental | |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 147 mm |
| Altura Líquida do Produto | 140 mm |
| Profundidade/Comprimento Líquidos do Produto | 130 mm |
| Peso Líquido do Produto | 2.03 kg |
| 4.48 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 170 mm |
| 6.7 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 220 mm |
| 8.7 in | |
| Altura da embalagem Nível 1 | 150 mm |
| 5.9 in | |
| Peso bruto da embalagem Nível 1 | 2.2 kg |
| 4.8 lb | |
| Nível de Embalagem 1 EAN | 6417019479514 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 125 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 125 A |
| Tamanho do fusível | 22x58 |
| Fuse System | NFC |
| Handle Type | Pistol handle and shaft included |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Operating Conditions per Pole 4 W |
| Rated Conditional Short-Circuit Current (Inc) | (690 V) 80 kA |
| Corrente nominal (In) | Main Circuit 125 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Rated Operational Current AC-22A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Rated Operational Current AC-23A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 37 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 75 kW | |
| (690 V) 110 kW | |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 5 kiloampere rms |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | 03 (Left Side) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | 15 … 22 N·m |
| Technical UL/CSA | |
| Binário de aperto | 15 … 22 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS100-160G_ 2015.pdf |
| Declaração de conformidade -CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 125 A |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 110 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 80 kA |
| Corrente nominal suportável lcw atual (EF007050) | 5 kA |
| Adequado para fusíveis (EF006692) | 22x58 mm |
| Número de polos (EF001391) | 3 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Entrada de Cabo (EF000537) | Outro |
| Equipado com conectores (EF011696) | Sim |
| Adequado para montagem no solo (EF007243) | Não |
| Adequado para montagem frontal (EF007246) | Não |
| Adequado para montagem em barramento (EF007259) | Sim |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Posição do elemento de atuação (EF009410) | Esquerda |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
