As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

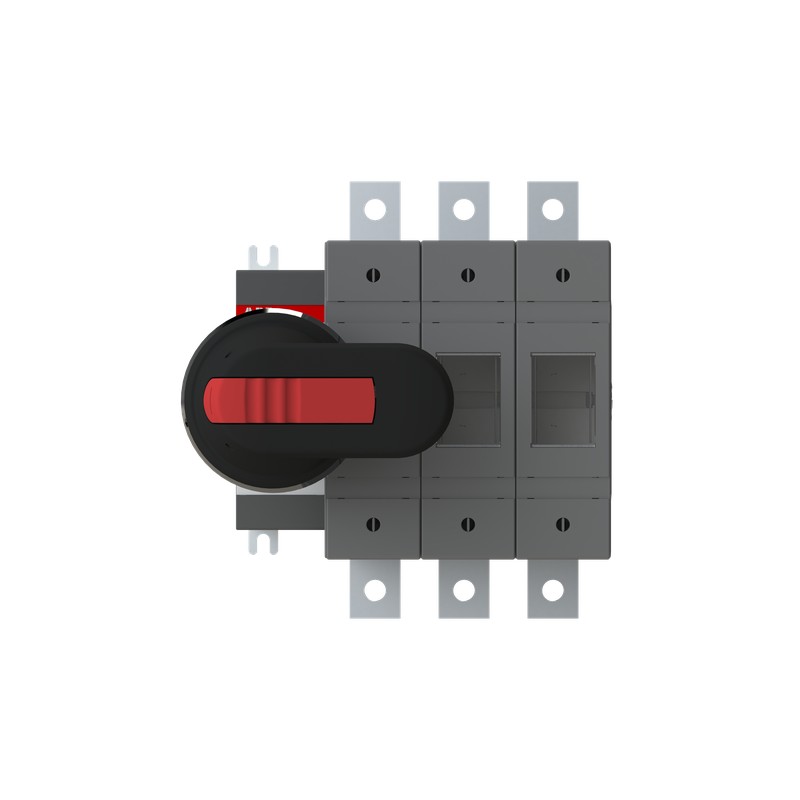

1SCA114613R1001 ABB Interruptor de fusível OS100GB03P
Referência: 1SCA114613R1001
Fabricante: ABB
Descrição:
Interruptor de fusível OS100GB03P
OS100GB03P SWITCH FUSE
Categorias:
- Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
- ABB > Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Environmental Product Declaration - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | cfcaba33-4cd5-4e73-8501-8549fe774750 Finland |
| SCIP simplificado | 651676db-599d-436c-bd33-7df3975e8796 Germany |
| 40669426-4c5e-401c-8333-c97103ad8c4e Germany | |
| 4f77ca75-071c-41fb-ac1e-660026920402 Germany | |
| 5aaed291-d372-4ed1-acbc-7f2f5d977a73 Netherlands | |
| 5c4caf31-feca-4af8-9299-17addf6723df Hungary | |
| de3fb61a-162b-49a4-8674-ea79fafb9ac9 France | |
| 761f5c81-00fc-405d-af33-724706f9a1bf Belgium | |
| 215af842-5363-4347-938e-9369ecfaa203 Sweden | |
| aa640aa0-94b7-4e33-a456-c7cf237f8f91 Germany | |
| b5e0c519-b912-4c9a-8346-1838d50fe2c7 Sweden | |
| 4d8e4710-42c0-4ab3-ac3d-ee53381c0627 Poland | |
| a107238a-9036-4d01-87f5-f0e6f7c9a31a Estonia | |
| badbee06-88d5-485d-8192-e1bf228d6820 Germany | |
| bbe5681f-866d-47b1-9ace-aec5d787d960 Greece | |
| fe1e3bb2-6f9f-441e-ae36-e6fa281ce93a Portugal | |
| e59f1ff2-10d1-40d9-8974-2f9251aaf302 Norway | |
| 58450bc0-2df6-48c7-8517-bae5fa74e2ca Belgium | |
| b218443e-f4ea-41a2-9da2-c4d2fc4273cd Croatia | |
| f61955c7-dac1-41ec-a1f8-014fb834fdfc Poland | |
| 66f78e69-f011-41a2-8410-c4eb8e6a553a Poland | |
| d3efb746-9c24-457e-ba2c-6bc24fa5618f Bulgaria | |
| 730a946f-1cbe-4795-9b3f-6917a446455f Spain | |
| b468a616-6794-4ba3-b7cf-4b1380a63786 France | |
| 4dc0f1f4-af91-48a8-a9fb-5b0995061384 Hungary | |
| 8eef4898-d425-45ba-995f-a82b4d791bac Czech Republic | |
| a8448d5c-7122-4fcb-af6f-99637d476837 Denmark | |
| 7cd7d867-9b25-4f43-b8a4-9e43e8631c70 Italy | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311037M0206 |
| Mechanical Drawings | OS100-200GB03_iges.igs |
| Environmental Product Declaration - EPD | 1SCC311196D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 147 mm |
| Altura Líquida do Produto | 140 mm |
| Profundidade/Comprimento Líquidos do Produto | 115 mm |
| Peso Líquido do Produto | 2.06 kg |
| 4.54 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 170 mm |
| 6.7 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 220 mm |
| 8.7 in | |
| Altura da embalagem Nível 1 | 150 mm |
| 5.9 in | |
| Peso bruto da embalagem Nível 1 | 2.2 kg |
| 4.9 lb | |
| Nível de Embalagem 1 EAN | 6417019470337 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 100 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 100 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Tamanho do fusível | A2-A4 |
| Fuse System | British Standard |
| Handle Type | Pistol handle |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Operating Conditions per Pole 4 W |
| Rated Conditional Short-Circuit Current (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominal (In) | Main Circuit 100 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Rated Operational Current AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Rated Operational Current AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 30 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 90 kW | |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 5 kiloampere rms |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | 03 (Left Side) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | 15 … 22 N·m |
| Technical UL/CSA | |
| Binário de aperto | 15 … 22 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS100-160G_ 2015.pdf |
| Declaração de conformidade -CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
ETIM for 1SCA114613R1001 Componentes industriais para Baixa Tensão (EC001040)
Nome da característica
Valor da característica
Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica100 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica90 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica80 kA
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica5 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaOutro
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaEsquerda
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
