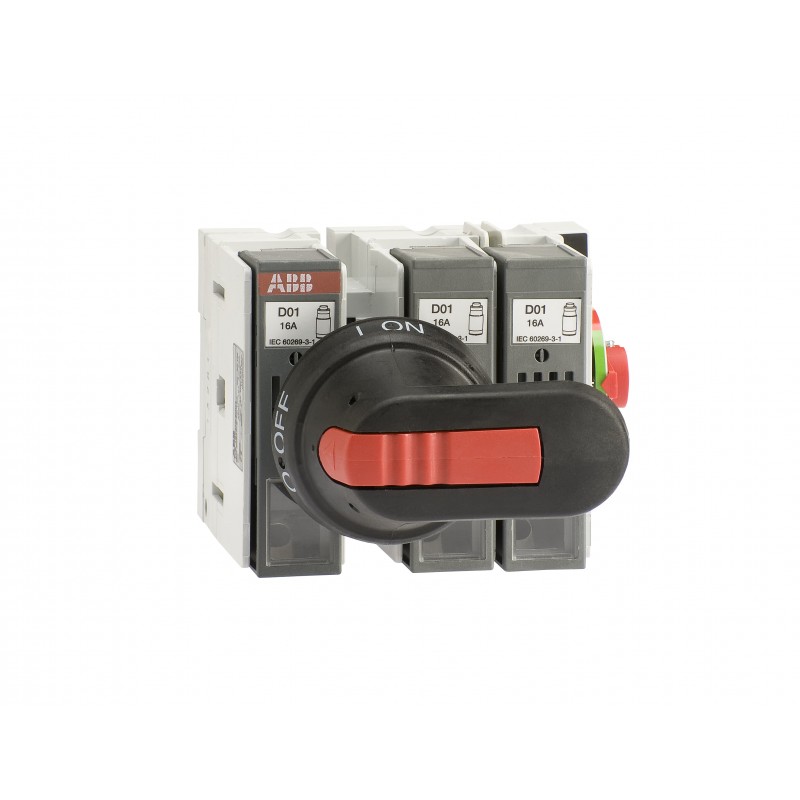

1SCA108646R1001 ABB Interruptor de fusível OS32FFS3014 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA108646R1001 ABB Interruptor de fusível OS32FFS3014

1SCA108646R1001

ABB

Interruptor de fusível OS32FFS3014

OS32FFS3014 SWITCH FUSE

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $194.25
Preço unitário: $194.25
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
Environmental Product Declaration - EPD1SCC311204D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311030M0202
Environmental Product Declaration - EPD1SCC311204D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemLithuania
Dimensions
Largura Líquida do Produto154 mm
Altura Líquida do Produto97 mm
Profundidade/Comprimento Líquidos do Produto120 mm
Peso Líquido do Produto0.7 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1130 mm
Profundidade/Comprimento da embalagem Nível 1234 mm
Altura da embalagem Nível 1130 mm
Peso bruto da embalagem Nível 10.7 kg
Nível de Embalagem 1 EAN6417019419152
Technical
Secção Transversal do Cabo2.5 ... 25 mm²
Connecting CapacityStranded 0.75 … 10 mm²
Flexible 0.75 … 10 mm²
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 32 A
Conventional Thermal Current (Ithe)Fully Enclosed 32 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusível14x51
Fuse SystemNFC
Handle TypeHandle not included
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoSide
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 2 W
Rated Conditional Short-Circuit Current (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominal (In)Main Circuit 32 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 32 A
(690 V) 32 A
Rated Operational Current AC-22A (Ie)(500 V) 32 A
(690 V) 32 A
Rated Operational Current AC-23A (Ie)(500 V) 32 A
(690 V) 32 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 7.5 kW
(400 V) 15 kW
(415 V) 15 kW
(500 V) 18.5 kW
(690 V) 22 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 1 kiloampere rms
Recommended Screw DriverMain Circuit Slot
NormasIEC 60947-3
Switches Operating Mechanism30 (Right Side)
Tipo de terminalScrew Terminals
Binário de aperto2 N·m
Wire Stripping LengthMain Circuit 12...14 mm
Main Circuit 0.47…0.55 in
Technical UL/CSA
Wire Stripping LengthMain Circuit 12...14 mm
Main Circuit 0.47…0.55 in
Recommended Screw DriverMain Circuit Slot
Binário de aperto2 N·m
Certificates and Declarations
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC311129D2702
DNV GL Certificate1SCC311125D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA108646R1001 Componentes industriais para Baixa Tensão (EC001040)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de interruptor de segurança (EF006985) Sim
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Corrente permanente nominal Iu (EF001389) 32 A
Potência de operação nominal em AC-23, 400 V (EF007027) 22 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 80 kA
Corrente nominal suportável lcw atual (EF007050) 1 kA
Adequado para fusíveis (EF006692) 14x51 mm
Número de polos (EF001391) 3
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Entrada de Cabo (EF000537) Outro
Equipado com conectores (EF011696) Sim
Adequado para montagem no solo (EF007243) Não
Adequado para montagem frontal (EF007246) Não
Adequado para montagem em barramento (EF007259) Sim
Tipo de elemento de controlo (EF006976) Botão de giro curto
Posição do elemento de atuação (EF009410) Direita
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Versão como instalação de paragem de emergência (EF006959) Não

Datasheet - PDF

▲
