ABBInterruptores manuais1SCA108348R1001 ABB Chave seccionadora OT60F4N2

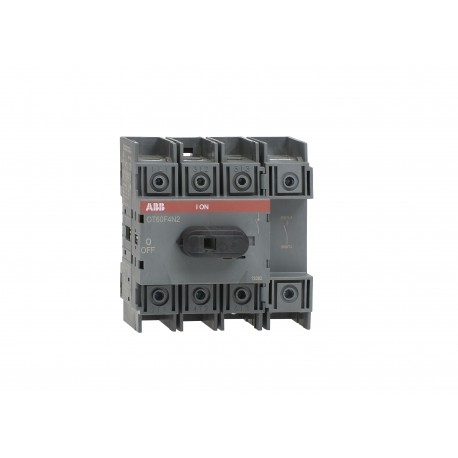

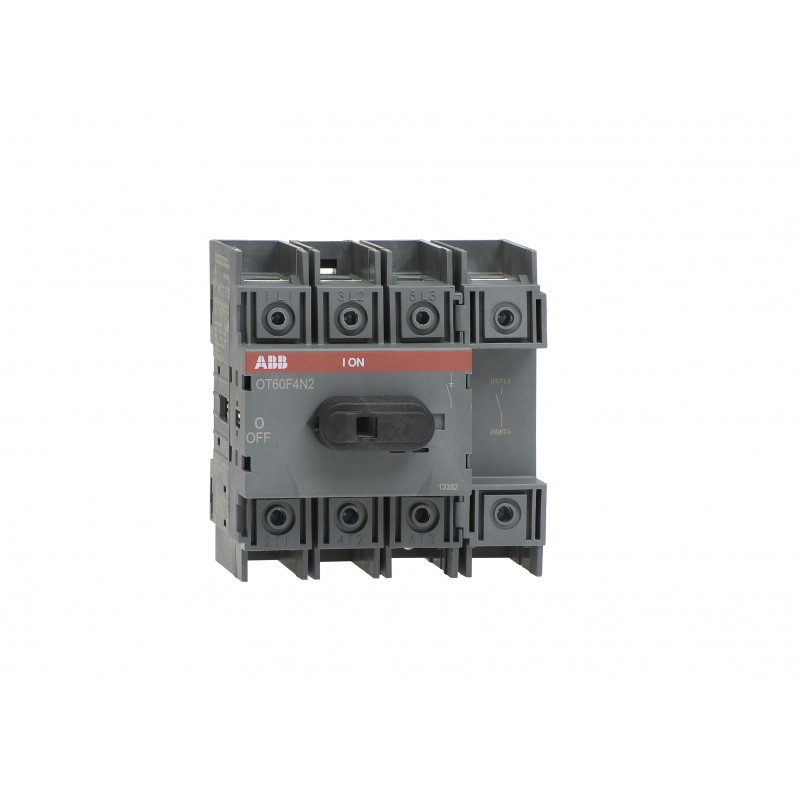

ABB 1SCA108348R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA108348R1001 ABB Chave seccionadora OT60F4N2

Código: 1SCA108348R1001

Fabricante: ABB

Descrição:

Chave seccionadora OT60F4N2
INTERRUPTOR-SECCIONADOR OT60F4N2

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 96,61 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

  • Tipo de produto estendido:
    OT60F4N2
  • ID do produto:
    1SCA108348R1001
  • Ean:
    6417019416496
  • Descrição do catálogo:
    INTERRUPTOR-SECCIONADOR OT60F4N2
  • Descrição longa:
    Interruptores de desconexão/desconexão não fusíveis de 4 polos não incluídos, operados frontalmente, montados na base, montados em trilho DIN com terminais de braçadeira protegidos frontalmente, punho e eixo

Valor circular

ordenação

  • Quantidade mínima de pedidos:
    10 peças
  • Número da tarifa aduaneira:
    85365080
  • País de origem:
    Finlândia (FI)

Downloads populares

Dimensões

  • Largura líquida do produto:
    96.5milímetro
  • Altura líquida do produto:
    100milímetro
  • Profundidade do produto/comprimento da rede:
    74milímetro
  • Peso líquido do produto:
    0.43Kg

técnico

  • Corrente operacional nominal AC-21A (Iecstasy):
    (380 ... 415 V) 63 A
    (500 V) 63 A
    (690 V) 63 A
  • Corrente operacional nominal AC-22A (Iecstasy):
    (380 ... 415 V) 63 A
    (500 V) 63 A
    (690 V) 63 A
  • Corrente operacional nominal AC-23A (Iecstasy):
    (380 ... 415 V) 63 A
    (500 V) 63 A
    (690 V) 40 A
  • Potência operacional nominal AC-23A (Pecstasy):
    (380 ... 415 V) 37 kW
    (500 V) 37 kW
    (690 V) 37 kW
  • Tensão nominal de suporte a impulso (Uduende):
    8 kV
  • Tensão de isolamento nominal (Ueu):
    de acordo com o IEC/EN 60664-1 750 V
  • Tensão operacional nominal:
    Circuito principal 750 V
  • Capacidade nominal de fabricação de curto-circuito (Icentímetro):
    (690 V) 3,6 kA
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    para 1 s 2,5 kA
  • Corrente de curto-circuito condicional nominal (INc):
    (Fusível de 125 A, 415 V) 50 kA
    (Fusível de 125 A, 690 V) 10 kA
    (63 A, 690 V fusível) 50 kA
  • Perda de energia:
    sob condições de operação nominal por polo 1,6 W
  • Grau de contaminação:
    3
  • Tipo de alça:
    Botão
    Alça e eixo não incluídos
  • Quarta pole position:
    Direita
  • Tipo de quarto polo:
    Comutação - Função simultânea
  • Mecanismo de operação dos switches:
    Mecanismo na parte superior do interruptor
  • Distância entre fases:
    padrão
  • Posição dos terminais de linha:
    Up Inside - Down Out
    Bottom In - Top Out
  • Modo de operação:
    Operado em frente
  • Padrões:
    IEC 60947-3 / UL 98 / CSA C22.2 NO.4
  • Funções especiais:
    Não
  • Tipo de montagem:
    Montando a base
  • Número de postes:
    4
  • Seção transversal do cabo:
    2,5 ... 25 mm² construídos
  • Grau de Proteção:
    FRONT IP20
  • Tipo de terminal:
    Terminais de parafuso
  • apertar:
    seção IEC 60947-1 6.2 N·m
  • Durabilidade mecânica:
    20000
  • Tipo de bloqueio:
    Não

Técnico Ul/CSA

  • Tensão máxima de operação UL/CSA:
    600 V
  • Classificação do amplificador:
    60 A
  • Classificação de cavalos UL/CSA:
    (110 ... 120 V AC) monofásico 3 hp
    (240 V AC) monofásico 7,5 cv
    (220 ... 240 V AC) Trifásica de 20 cv
    (440 ... 480 V AC) Trifásica de 40 cv
    (550 ... 600 V AC) Trifásico 40 hp
  • apertar:
    seção IEC 60947-1 6.2 N·m
  • Torque de aperto UL/CSA:
    55 pol·lb

ambiental

  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019
  • Informações ambientais:
    1SCC301154D0202

Certificados e declarações

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    109 mm
  • Profundidade / Comprimento do nível do pacote 1:
    112 milímetros
  • Altura do nível do pacote 1:
    86 milímetros
  • Nível de peso bruto 1 do pacote:
    0,46 kg
  • Pacote EAN nível 1:
    6417019416496

Classificações

  • Código de classificação de objetos:
    Q
  • ETIM 5:
    EC000216 - Desconectador de interruptores
  • ETIM 6:
    EC000216 - Desconectador de interruptores
  • ETIM 7:
    EC000216 - Desconectador de interruptores
  • ETIM 8:
    EC000216 - Desconectador de interruptores
  • ETIM 9:
    EC000216 - Chave Seccionadora (Baixa Tensão)
  • Classe eletrônica:
    V11.1 : 27371403
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
  • Número eletrônico (Finlândia):
    3601469

ETIM for 1SCA108348R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica750 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica63 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica63 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica2.5 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica37 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica37 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica50 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
