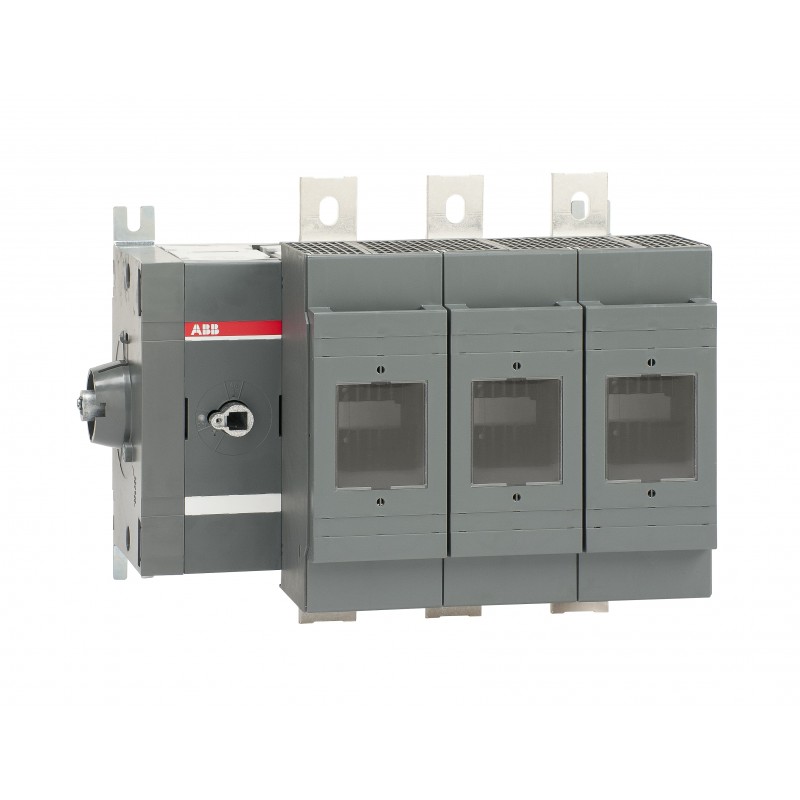

1SCA108135R1001 ABB Interruptor de fusível lateral OS630DS30 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA108135R1001 ABB Interruptor de fusível lateral OS630DS30

1SCA108135R1001

ABB

Interruptor de fusível lateral OS630DS30

OS630DS30 SWITCH FUSE

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $1,318.54
Preço unitário: $1,318.54
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
Environmental Product Declaration - EPD1SCC311202D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311025M0204
Mechanical DrawingsOS800DS30.igs
Environmental Product Declaration - EPD1SCC311202D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto414 mm
Altura Líquida do Produto306 mm
Profundidade/Comprimento Líquidos do Produto247 mm
Peso Líquido do Produto13.9 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1328 mm
Profundidade/Comprimento da embalagem Nível 1453 mm
Altura da embalagem Nível 1310 mm
Peso bruto da embalagem Nível 113.9 kg
Nível de Embalagem 1 EAN6417019415215
Technical
Secção Transversal do Cabo0.75 ... 10 mm²
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 630 A
Conventional Thermal Current (Ithe)Fully Enclosed 570 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusívelNH3
Fuse SystemDIN
Handle TypeHandle not included
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoSide
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 46 W
Rated Conditional Short-Circuit Current (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominal (In)Main Circuit 630 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 630 A
(690 V) 630 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 200 kW
(400 V) 355 kW
(415 V) 355 kW
(500 V) 450 kW
(690 V) 630 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 18 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism30 (Right Side)
Tipo de terminalLug terminals
Terminal Width39 mm
Binário de aperto50 ... 75 N·m
Technical UL/CSA
Binário de aperto50 ... 75 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS630-800 2016
Declaração de conformidade -CE1SCC311112D2704
DNV GL Certificate1SCC311131D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA108135R1001 Componentes industriais para Baixa Tensão (EC001040)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de interruptor de segurança (EF006985) Sim
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Corrente permanente nominal Iu (EF001389) 570 A
Potência de operação nominal em AC-23, 400 V (EF007027) 630 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 80 kA
Corrente nominal suportável lcw atual (EF007050) 18 kA
Adequado para fusíveis (EF006692) NH3
Número de polos (EF001391) 3
Tipo de conexão elétrica do circuito principal (EF006819) Conexão por parafuso
Entrada de Cabo (EF000537) Outro
Equipado com conectores (EF011696) Sim
Adequado para montagem no solo (EF007243) Não
Adequado para montagem frontal (EF007246) Não
Adequado para montagem em barramento (EF007259) Sim
Tipo de elemento de controlo (EF006976) Botão de giro curto
Posição do elemento de atuação (EF009410) Direita
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Versão como instalação de paragem de emergência (EF006959) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
