ABBInterruptores manuais1SCA105241R1001 ABB Interruptor de fusível OS1250DA12P

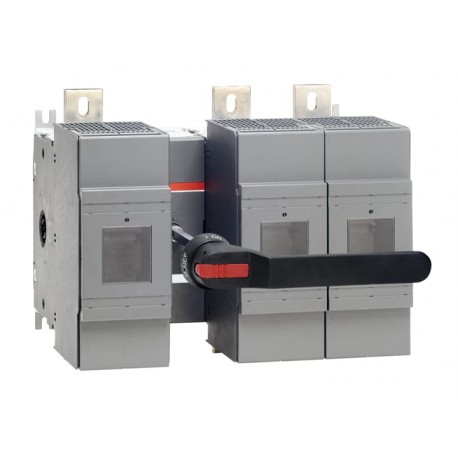

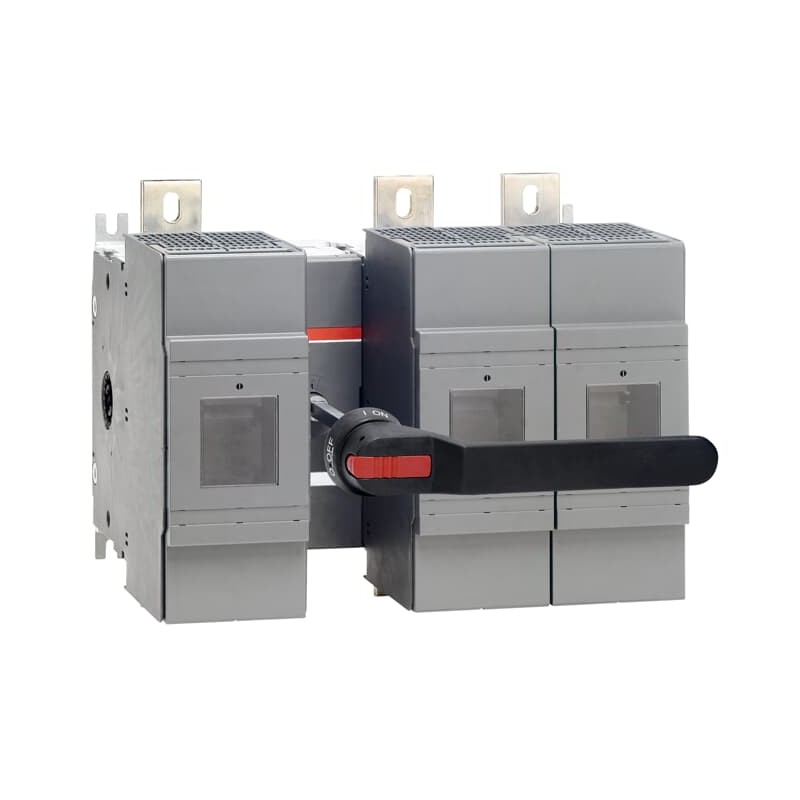

ABB 1SCA105241R1001 1SCA105241R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA105241R1001 ABB Interruptor de fusível OS1250DA12P

Referência: 1SCA105241R1001

Fabricante: ABB

Descrição:

Interruptor de fusível OS1250DA12P
OS1250DA12P SWITCH FUSE

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 2.447,72 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
Environmental Product Declaration - EPD1SCC311203D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311022M0207
Mechanical DrawingsOS1250DA12.stp
Environmental Product Declaration - EPD1SCC311203D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto432 mm
Altura Líquida do Produto356 mm
Profundidade/Comprimento Líquidos do Produto371 mm
Peso Líquido do Produto27.98 kg
61.69 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1394 mm
15.51 in
Profundidade/Comprimento da embalagem Nível 1534 mm
21.02 in
Altura da embalagem Nível 1368 mm
14.49 in
Peso bruto da embalagem Nível 130.23 kg
66.65 lb
Nível de Embalagem 1 EAN6417019395692
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 1250 A
Conventional Thermal Current (Ithe)Fully Enclosed 1000 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusívelNH4a
Fuse SystemDIN
Handle TypePistol handle
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 75 W
Rated Conditional Short-Circuit Current (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominal (In)Main Circuit 1250 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Rated Operational Current AC-21B (Ie)(500 V) 1250 A
(690 V) 1250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 1250 A
Rated Operational Current AC-22B (Ie)(500 V) 1250 A
(690 V) 1250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 1000 A
Rated Operational Current AC-23B (Ie)(500 V) 1000 A
(690 V) 1000 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 315 kW
(400 V) 560 kW
(415 V) 560 kW
(500 V) 710 kW
(690 V) 1000 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 40 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism12 (Between the Poles)
Tipo de terminalLug terminals
Terminal Width50 mm
Binário de aperto50 ... 75 N·m
Technical UL/CSA
Binário de aperto50 ... 75 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311210D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS1200-1250 2015.pdf
Declaração de conformidade -CE1SCC311127D2703
DNV GL Certificate1SCC311131D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661011

ETIM for 1SCA105241R1001 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica1000 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica1000 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica80 kA
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica40 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH4a
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
