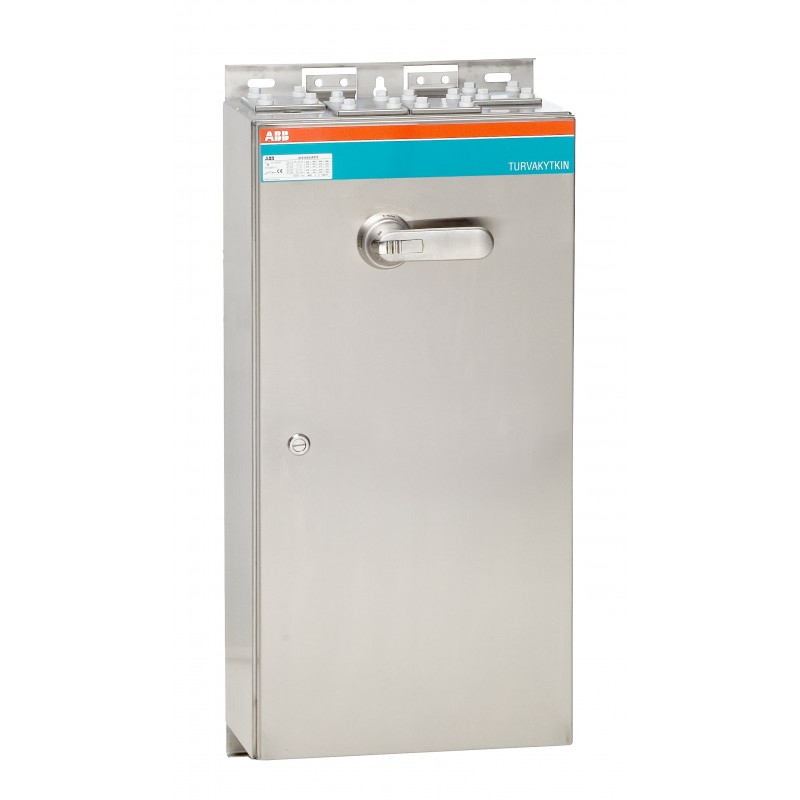

ABB 1SCA102317R1001 1SCA102317R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA102317R1001 ABB Int. Desconectado encaixotado OT315ESUR3TZ

Referência: 1SCA102317R1001

Fabricante: ABB

Descrição:

Int. Desconectado encaixotado OT315ESUR3TZ
OT315ESUR3TZ Safety switch

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 5.508,03 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPc9a1f431-d6c1-4906-9013-1c0244d54e3c Finland
SCIP simplificado16ab1b76-52de-4ece-aa50-331f2d7188ba Germany
822f5b2b-1623-411d-a157-6d5e78873009 Bulgaria
366ff378-d3b2-49c4-bfed-30617a5ec328 Sweden
f3dc332b-c490-43c2-9dd8-01cd43612c0d Czech Republic
50673e8f-8008-4ad9-a3b9-6e64653768c2 Germany
cbc86632-bddd-4888-94de-7bad9e806123 Norway
8da7b5ed-ae42-4d5c-a8be-76e24cac3f93 Spain
70751579-aec0-47b4-827b-ca99a4b7f6b0 Belgium
9259313c-e798-4e23-990c-7de942185dd7 Hungary
f40b1c11-69fc-44d2-bc34-8ad9a018be11 Estonia
eb6419b6-a1cf-44bb-8cb8-5663c6f43518 Hungary
655867e1-038d-4d98-b85c-a5e5905e8053 Portugal
4a01d1e0-e097-4274-bbd3-4f042dbfcc38 Greece
9f13c368-1c49-4311-8804-7ee7c8f6d0ab France
1f53b70d-dcdb-4f78-ba88-d73255ff77b1 Denmark
385e8976-1d48-4383-aa4e-811367fc2333 Croatia
9305679a-3203-45c3-9d44-f538f53e1c94 Italy
2d4b1187-faea-4907-b98e-0c78cdd951c6 Germany
c12e0aa2-4ef7-4f12-9c20-d54ac7e42c9c Germany
ebbfd66c-d7a3-4f12-85b0-695cbd664d4f Belgium
b512ac3c-8e93-475d-a57f-1eb76cfdefef Sweden
e938ac3a-4dcf-462d-8890-0d607f1fea90 Germany
72fc0372-4eec-4c44-b2cf-e054390c81fa Poland
f3dc332b-c490-43c2-9dd8-01cd43612c0d Czech Republic
a2d75bf6-3901-46a4-81aa-8c537ef5fc12 Netherlands
05d79b54-d91d-4605-9bef-868500079a4a Poland
50673e8f-8008-4ad9-a3b9-6e64653768c2 Germany
9305679a-3203-45c3-9d44-f538f53e1c94 Italy
4a01d1e0-e097-4274-bbd3-4f042dbfcc38 Greece
05d79b54-d91d-4605-9bef-868500079a4a Poland
655867e1-038d-4d98-b85c-a5e5905e8053 Portugal
f40b1c11-69fc-44d2-bc34-8ad9a018be11 Estonia
2d4b1187-faea-4907-b98e-0c78cdd951c6 Germany
eb6419b6-a1cf-44bb-8cb8-5663c6f43518 Hungary
a2d75bf6-3901-46a4-81aa-8c537ef5fc12 Netherlands
0704994a-1583-4a5e-869e-f2b640bda887 Poland
ebbfd66c-d7a3-4f12-85b0-695cbd664d4f Belgium
44bc0569-213a-4a94-8217-58abff50c5ea France
366ff378-d3b2-49c4-bfed-30617a5ec328 Sweden
822f5b2b-1623-411d-a157-6d5e78873009 Bulgaria
72fc0372-4eec-4c44-b2cf-e054390c81fa Poland
44bc0569-213a-4a94-8217-58abff50c5ea France
0704994a-1583-4a5e-869e-f2b640bda887 Poland
cbc86632-bddd-4888-94de-7bad9e806123 Norway
b512ac3c-8e93-475d-a57f-1eb76cfdefef Sweden
1f53b70d-dcdb-4f78-ba88-d73255ff77b1 Denmark
c12e0aa2-4ef7-4f12-9c20-d54ac7e42c9c Germany
9259313c-e798-4e23-990c-7de942185dd7 Hungary
9f13c368-1c49-4311-8804-7ee7c8f6d0ab France
8da7b5ed-ae42-4d5c-a8be-76e24cac3f93 Spain
70751579-aec0-47b4-827b-ca99a4b7f6b0 Belgium
e938ac3a-4dcf-462d-8890-0d607f1fea90 Germany
385e8976-1d48-4383-aa4e-811367fc2333 Croatia
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340008M0004
Mechanical DrawingsOTRK804023PBL4R.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto800 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto32.75 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 1910 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 134.9 kg
Nível de Embalagem 1 EAN6417019371061
Technical
Cable Entry PositionBottom/Bottom
Cable Outlets Per SideBlank / 4xring-flange+ø25.5mm
ColorStainless
Connecting Capacity Main CircuitHole Diameter 10 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 315 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroStainless steel
Handle ColorStainless Steel
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts2 NO, 1 NC
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO2
Número de polos3P
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)61.5 kA
Rated Insulation Voltage (Ui)750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 160 kW
(500 V) 200 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 65 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 15 kA
Recommended Screw DriverMain Circuit M10
Funções especiaisEMC
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 44 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M10
Binário de apertoMain Circuit 44 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340025D2704
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
E-Number (Finland)3642117
E-Number (Sweden)3135035

ETIM for 1SCA102317R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica315 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica315 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica315 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica15 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica160 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica160 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaCinzento
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica400 mm
Nome da característicaAltura (EF000040)
Valor da característica800 mm
Nome da característicaProfundidade (EF000049)
Valor da característica230 mm
