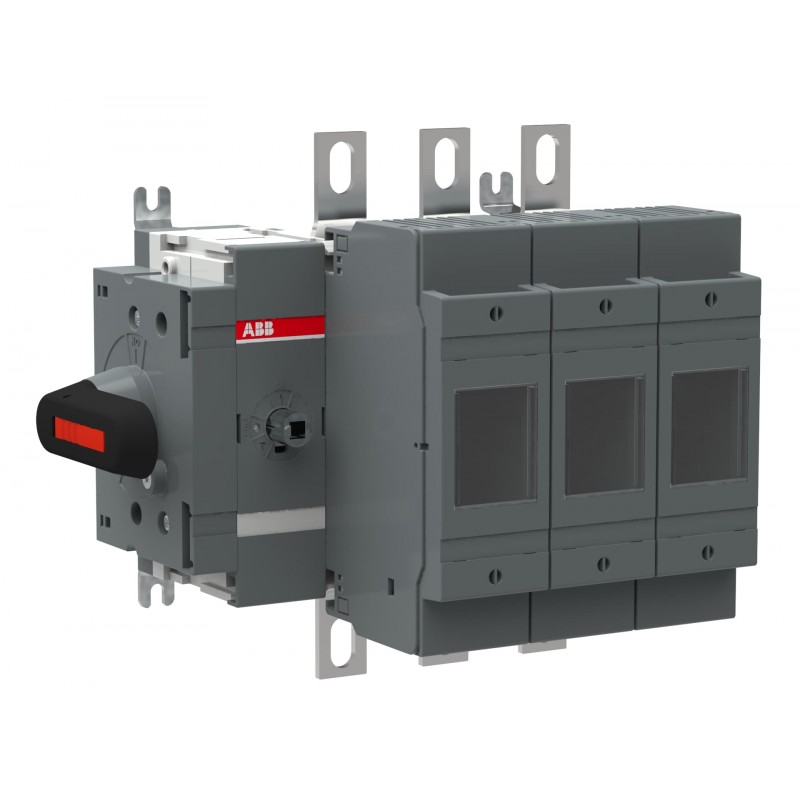

1SCA022871R0810 ABB Interruptor de fusível LATERAL OS200DS03K Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022871R0810 ABB Interruptor de fusível LATERAL OS200DS03K

1SCA022871R0810

ABB

Interruptor de fusível LATERAL OS200DS03K

OS200DS03K SWITCH FUSE

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $416.04
Preço unitário: $416.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311049M0201
Environmental Product Declaration - EPD1SCC311197D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311023M0205
Mechanical DrawingsOS200DS03K.igs
Environmental Product Declaration - EPD1SCC311197D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto209 mm
Altura Líquida do Produto199 mm
Profundidade/Comprimento Líquidos do Produto150 mm
Peso Líquido do Produto3 kg
6.7 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1270 mm
10.6 in
Profundidade/Comprimento da embalagem Nível 1310 mm
12.2 in
Altura da embalagem Nível 1200 mm
7.9 in
Peso bruto da embalagem Nível 13.3 kg
7.3 lb
Nível de Embalagem 1 EAN6417019337944
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 200 A
Conventional Thermal Current (Ithe)Fully Enclosed 200 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusívelNH0
Fuse SystemDIN
Handle TypeDirect mounted handle
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoSide
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 8 W
Rated Conditional Short-Circuit Current (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominal (In)Main Circuit 200 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 60 kW
(400 V) 110 kW
(415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism03 (Left Side)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de aperto15 ... 22 N·m
Technical UL/CSA
Binário de aperto15 ... 22 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS200-250 2016
Declaração de conformidade -CE1SCC311091D2704
DNV GL Certificate1SCC311123D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661157

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
