> ABB>Interruptores manuais>1SCA022860R1010 ABB OT250ES04 interruptor de desconexão
ANUNCIAR
Produto anterior Próximo produto

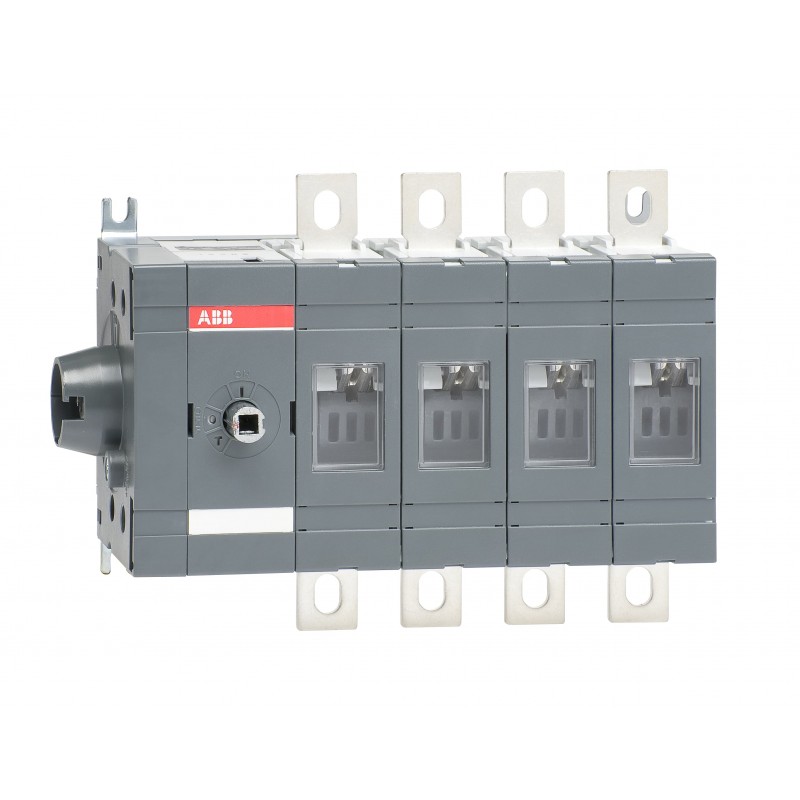

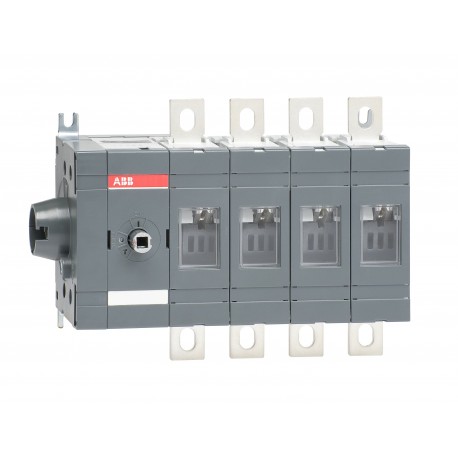

1SCA022860R1010 ABB OT250ES04 interruptor de desconexão Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022860R1010 ABB OT250ES04 interruptor de desconexão

1SCA022860R1010

ABB

OT250ES04 interruptor de desconexão

OT250ES04 SWITCH-DISCONNECTOR

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $381.93
Preço unitário: $381.93
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informação ambiental1SCC301265D0201
Environmental Product Declaration - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301068M0204
Mechanical Drawings1SCC301650F0001
1SCC301649F0001
OT200ES04.igs
Environmental Product Declaration - EPD1SCC301282D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301265D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto216.5 mm
Altura Líquida do Produto150 mm
Profundidade/Comprimento Líquidos do Produto82 mm
Peso Líquido do Produto1.9 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1170 mm
6.7 in
Profundidade/Comprimento da embalagem Nível 1250 mm
9.8 in
Altura da embalagem Nível 1155 mm
6.1 in
Peso bruto da embalagem Nível 12.1 kg
4.6 lb
Nível de Embalagem 1 EAN6417019308814
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoFront IP00
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle TypeHandle and shaft not included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoSide
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Funções especiaisNo
NormasIEC 60947-3
Switches Operating MechanismMechanism at the End of the Switch
04 (Left Side)
Tipo de terminalLug terminals
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301337D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661707

ETIM for 1SCA022860R1010 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Tensão nominal de operação (EF001435) 1000 V
Corrente permanente nominal Iu (EF001389) 250 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 250 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 250 A
Corrente nominal suportável lcw atual (EF007050) 8 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 145 kW
Potência de comutação a 400 V (EF009166) 145 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 100 kA
Número de polos (EF001391) 4
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Conexão por parafuso
Grau de proteção (IP), frente (EF003118) IP00
Grau de proteção (NEMA) (EF011959) Outro
