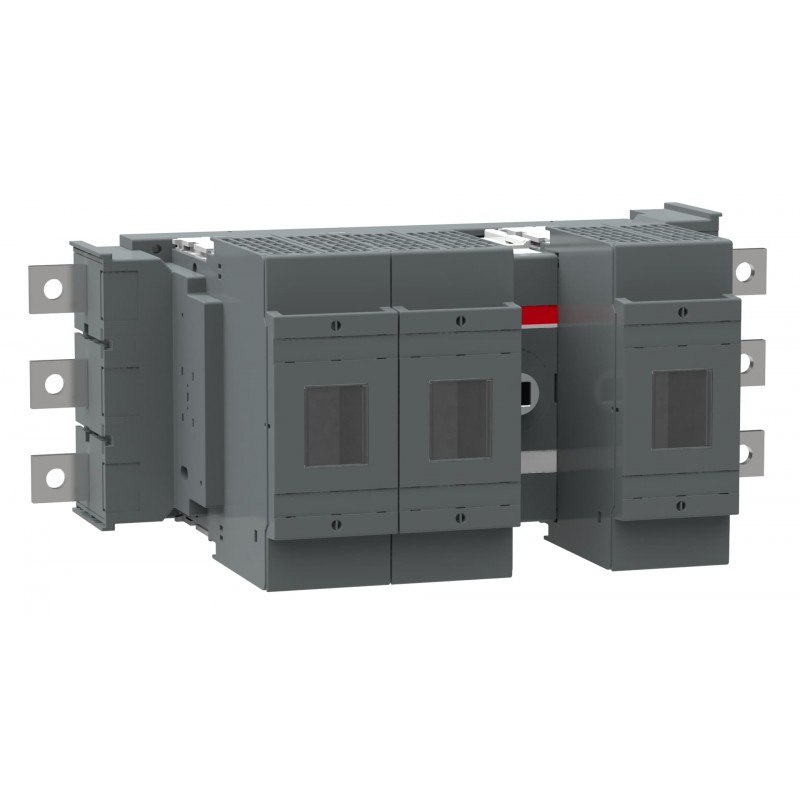

1SCA022853R2360 ABB Interruptor de fusível OS400D21LRP
1SCA022853R2360
ABB
Interruptor de fusível OS400D21LRP
OS400D21LRP SPECIAL CONNECTED SWITCH FUSE
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311050M0201 |
| Environmental Product Declaration - EPD | 1SCC311198D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311018M0006 |
| Environmental Product Declaration - EPD | 1SCC311198D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 400 mm |
| Altura Líquida do Produto | 194 mm |
| Profundidade/Comprimento Líquidos do Produto | 201 mm |
| Peso Líquido do Produto | 9.4 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 265 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 375 mm |
| Altura da embalagem Nível 1 | 330 mm |
| Peso bruto da embalagem Nível 1 | 9.4 kg |
| Nível de Embalagem 1 EAN | 6417019302577 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 400 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 400 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Tamanho do fusível | NH0 |
| NH1 | |
| NH2 | |
| Fuse System | DIN |
| Handle Type | Pistol handle |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Left In - Right Out |
| Power Loss | at Rated Operating Conditions per Pole 40 W |
| Rated Conditional Short-Circuit Current (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominal (In) | Main Circuit 400 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 400 A |
| (690 V) 400 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 132 kW |
| (400 V) 220 kW | |
| (415 V) 230 kW | |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 14 kiloampere rms |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | 21 (Between the Poles) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 25 mm |
| Binário de aperto | 30 ... 44 N·m |
| Technical UL/CSA | |
| Binário de aperto | 30 ... 44 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS315-400_LR 2016 |
| Declaração de conformidade -CE | 1SCC311122D2702 |
| DNV GL Certificate | 1SCC311132D0201 |
| Certificado UL | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
