> ABB>Interruptores manuais>1SCA022846R1830 ABB Int. Motor de interruptor OTM250E4CM110V
ANUNCIAR
Produto anterior Próximo produto

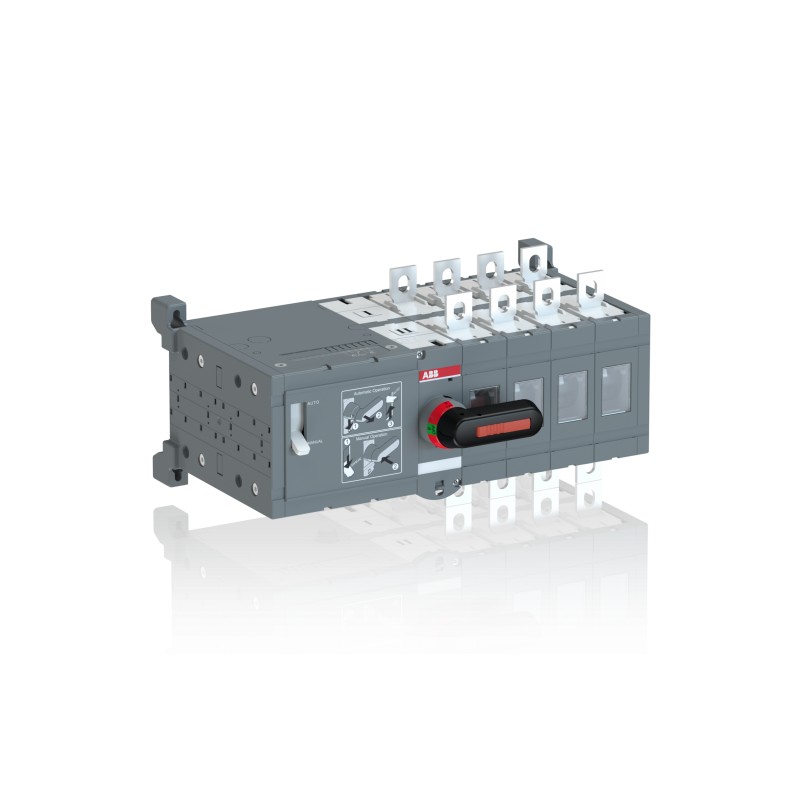

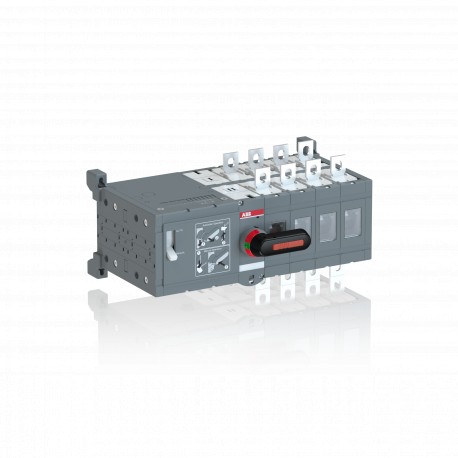

1SCA022846R1830 ABB Int. Motor de interruptor OTM250E4CM110V Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022846R1830 ABB Int. Motor de interruptor OTM250E4CM110V

1SCA022846R1830

ABB

Int. Motor de interruptor OTM250E4CM110V

OTM250E4CM110V MOTORIZED C/O SWITCH

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $1,755.53
Preço unitário: $1,755.53
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC303057M0201
Informação ambiental1SCC303036D0202
Environmental Product Declaration - EPD1SCC303095D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Popular Downloads
Ficha de dados, informação técnica1SCC303003C0201
Instruções e Manuais1SCC303002M0206
Environmental Product Declaration - EPD1SCC303095D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC303036D0202
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto307 mm
12.09 in
Altura Líquida do Produto150 mm
5.91 in
Profundidade/Comprimento Líquidos do Produto197 mm
7.76 in
Peso Líquido do Produto5 kg
11.02 lb
Container Information
Unidades de embalagem Nível 1box 1 box
Largura da embalagem Nível 1215 mm
Profundidade/Comprimento da embalagem Nível 1395 mm
Altura da embalagem Nível 1215 mm
Peso bruto da embalagem Nível 16.4 kg
Nível de Embalagem 1 EAN6417019296869
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeDirect mounted handle
Motor Operational Voltage110 ... 125 V AC/DC
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-31B (Ie)(380 ... 415 V) 250 A
Rated Operational Current AC-33B (Ie)(380 ... 415 V) 250 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 140 kW
(500 V) 170 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
Switches Operating MechanismMechanism at the End of the Switch
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 15 ... 22 N·m
Transition TypeOpen
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 15 ... 22 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC303031D2702
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3641737

ETIM for 1SCA022846R1830 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Tensão nominal de operação (EF001435) 1000 V
Corrente contínua nominal, AC-23, 400 V (EF011777) 250 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 250 A
Corrente nominal suportável lcw atual (EF007050) 8 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 140 kW
Potência de comutação a 400 V (EF009166) 140 kW
Número de polos (EF001391) 4
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Sim
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Técnica de conexão para dispositivo embutido
Adequado para montagem frontal de 4 furos (EF007247) Sim
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Sim
Tipo de conexão elétrica do circuito principal (EF006819) Outro
Grau de proteção (IP), frente (EF003118) IP20
Grau de proteção (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
