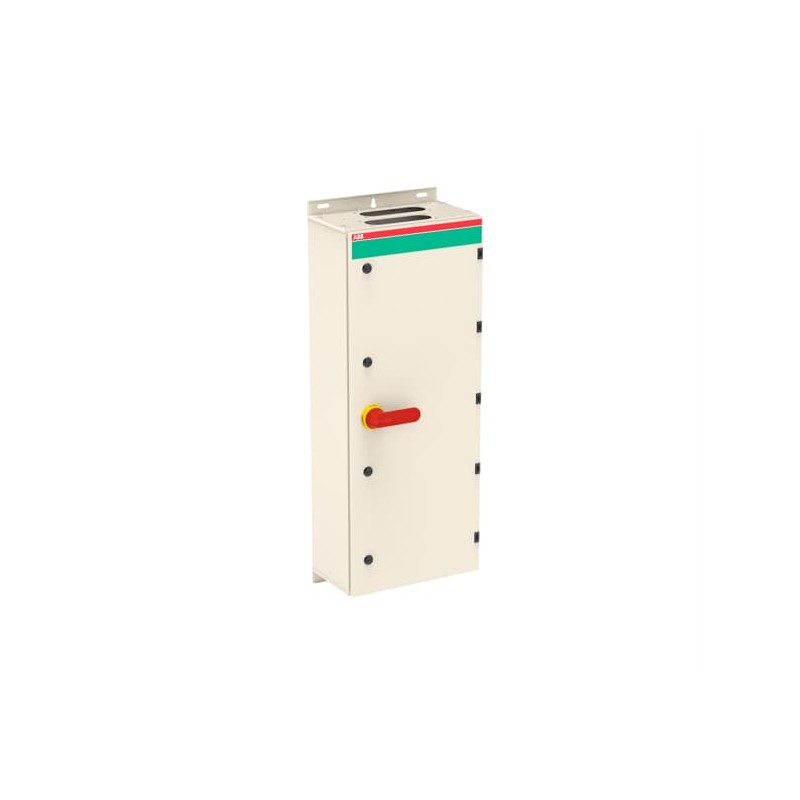

1SCA022828R1000 ABB Int. Desconectado em caixa OT800ELCC3AZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022828R1000 ABB Int. Desconectado em caixa OT800ELCC3AZ

1SCA022828R1000

ABB

Int. Desconectado em caixa OT800ELCC3AZ

OT800ELCC3AZ Safety switch

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $3,093.67
Preço unitário: $3,093.67
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340016M0005
Mechanical DrawingsOTKM104023P2C.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto1000 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto28.55 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 11110 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 131 kg
Nível de Embalagem 1 EAN6417019285450
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per Side2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
ColorRAL7032
Connecting Capacity Main CircuitHole Diameter 12 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 720 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Handle ColorRed / Yellow
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts2 NO, 1 NC
Neutral TypeNo Neutral Terminal
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO2
Número de polos3P
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 40 W
Rated Conditional Short-Circuit Current (Inc)90 kA
Rated Insulation Voltage (Ui)750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 400 kW
(500 V) 500 kW
(690 V) 710 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 80 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 20 kA
Recommended Screw DriverMain Circuit M12
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 75 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M12
Binário de apertoMain Circuit 75 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340042D2703
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)

ETIM for 1SCA022828R1000 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Sim
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Tensão nominal de operação (EF001435) 1000 V
Corrente permanente nominal Iu (EF001389) 720 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 720 A
Corrente nominal suportável lcw atual (EF007050) 20 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 400 kW
Potência de comutação a 400 V (EF009166) 400 kW
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 1
Número de contatos auxiliares como contato normalmente aberto (EF001376) 2
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Cor do elemento de atuação (EF007167) Vermelho
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Sim
Grau de proteção (IP), frente (EF003118) IP65
Grau de proteção (NEMA) (EF011959) Outro
