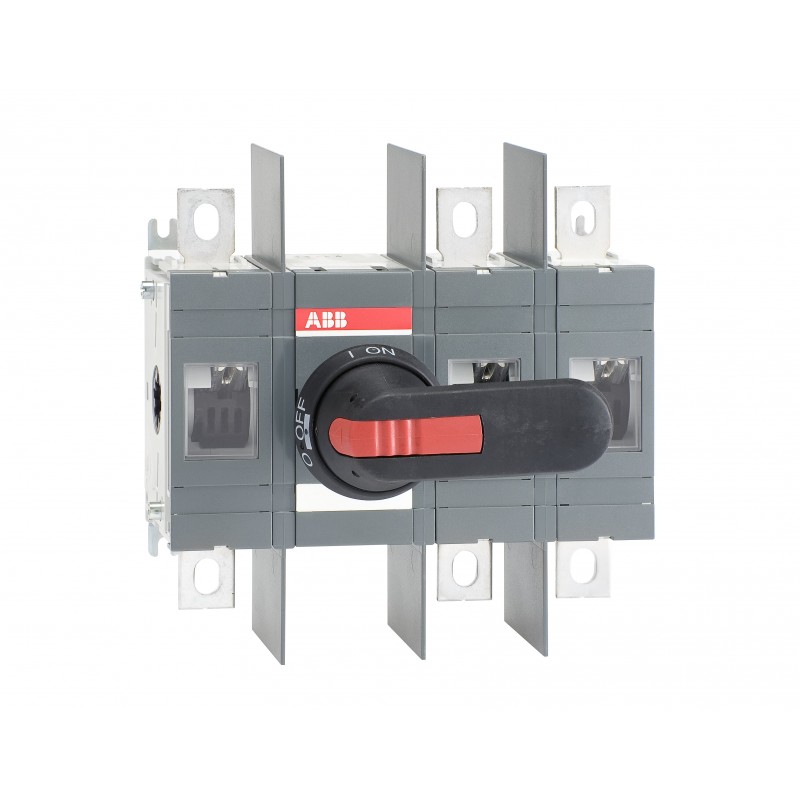

1SCA022809R9380 ABB Interruptor de desconectador OT315E12WP Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022809R9380 ABB Interruptor de desconectador OT315E12WP

1SCA022809R9380

ABB

Interruptor de desconectador OT315E12WP

OT315E12WP SWITCH-DISCONNECTOR

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $345.61
Preço unitário: $345.61
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301118M0201
Informação ambiental1SCC301266D0201
Environmental Product Declaration - EPD1SCC301283D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301035M0019
Environmental Product Declaration - EPD1SCC301283D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301266D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto221 mm
Altura Líquida do Produto185 mm
Profundidade/Comprimento Líquidos do Produto107 mm
Peso Líquido do Produto3.4 kg
7.5 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1250 mm
9.8 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1170 mm
6.7 in
Peso bruto da embalagem Nível 13.7 kg
8.1 lb
Nível de Embalagem 1 EAN6417019272535
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 315 A
Conventional Thermal Current (Ithe)Fully Enclosed 315 A
Grau de proteçãoFront IP00
Distance Between PhasesWide phase distance
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability16000
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)(500 A fuse, 500 V) 100 kA
(500 A fuse, 690 V) 80 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 100 kW
(400 ... 415 V) 180 kW
(500 V) 220 kW
(690 V) 315 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 65 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 15 kA
Funções especiaisWide phase distance
NormasIEC 60947-3
Switches Operating MechanismMechanism Between the Poles
12 (Between the Poles)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de apertoacc. IEC 60947-1 30 … 44 N·m
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 30 … 44 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301337D0201
Certificado ATEXNo certification needed
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301135D2704
DNV GL Certificate1SCC301174D0204
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660826

ETIM for 1SCA022809R9380 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Tensão nominal de operação (EF001435) 1000 V
Corrente permanente nominal Iu (EF001389) 315 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 315 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 315 A
Corrente nominal suportável lcw atual (EF007050) 15 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 180 kW
Potência de comutação a 400 V (EF009166) 180 kW
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Conexão por parafuso
Grau de proteção (IP), frente (EF003118) IP00
Grau de proteção (NEMA) (EF011959) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
