> ABB>Interruptores manuais>1SCA022785R5320 ABB OT600U03CP interruptor
Produto anterior Próximo produto

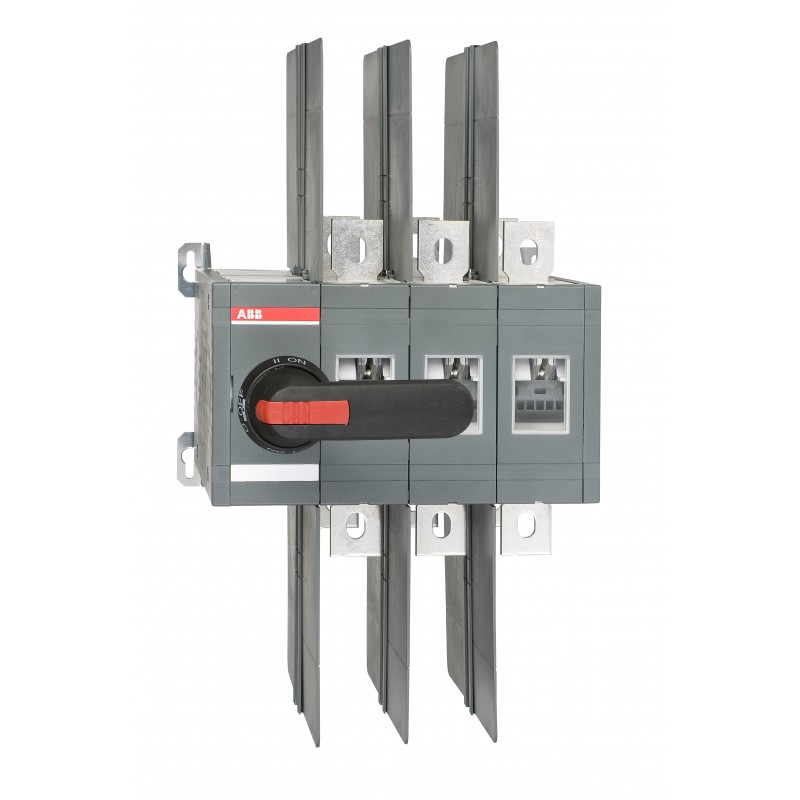

1SCA022785R5320 ABB OT600U03CP interruptor Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022785R5320 ABB OT600U03CP interruptor

1SCA022785R5320

ABB

OT600U03CP interruptor

OT600U03CP CHANGE-OVER SWITCH

Mais detalhes


Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
Informação ambiental1SCC303050D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Popular Downloads
Ficha de dados, informação técnica1SCC303003C0201
Instruções e Manuais1SCC303008M0208
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC303050D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto311 mm
12.24 in
Altura Líquida do Produto250 mm
9.84 in
Profundidade/Comprimento Líquidos do Produto280 mm
11.02 in
Peso Líquido do Produto17.9 kg
39.46 lb
Container Information
Unidades de embalagem Nível 1box 1 box
Largura da embalagem Nível 1310 mm
12.2 in
Profundidade/Comprimento da embalagem Nível 1560 mm
22.05 in
Altura da embalagem Nível 1330 mm
12.99 in
Peso bruto da embalagem Nível 117.9 kg
39.46 lb
Nível de Embalagem 1 EAN6417019255903
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 800 A
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability5000 cycle
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 40 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-31B (Ie)(380 ... 415 V) 800 A
Rated Operational Current AC-33B (Ie)(380 ... 415 V) 800 A
Tensão operacional nominalMain Circuit 1000 V
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 20 kiloampere rms
NormasUL 98 / IEC60947-6-1
Switches Operating MechanismMechanism at the End of the Switch
03 (Left Side)
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 50 ... 75 N·m
Transition TypeOpen
Technical UL/CSA
Classificação de potência UL/CSA(acc. to UL 240 V) 200 Hp
(acc. to UL 480 V) 450 Hp
(acc. to UL 600 V) 500 Hp
Binário de apertoacc. IEC 60947-1 50 ... 75 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC303008D2703
Certificado DNV1SCC303138D0201
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
