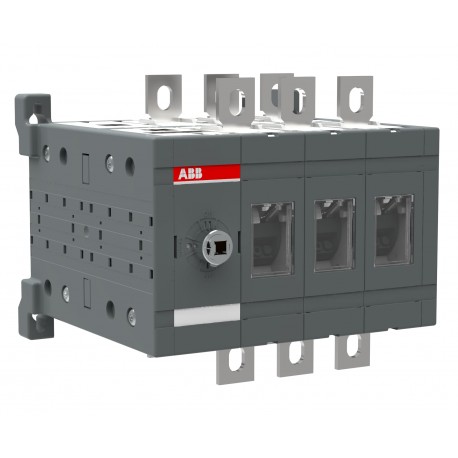

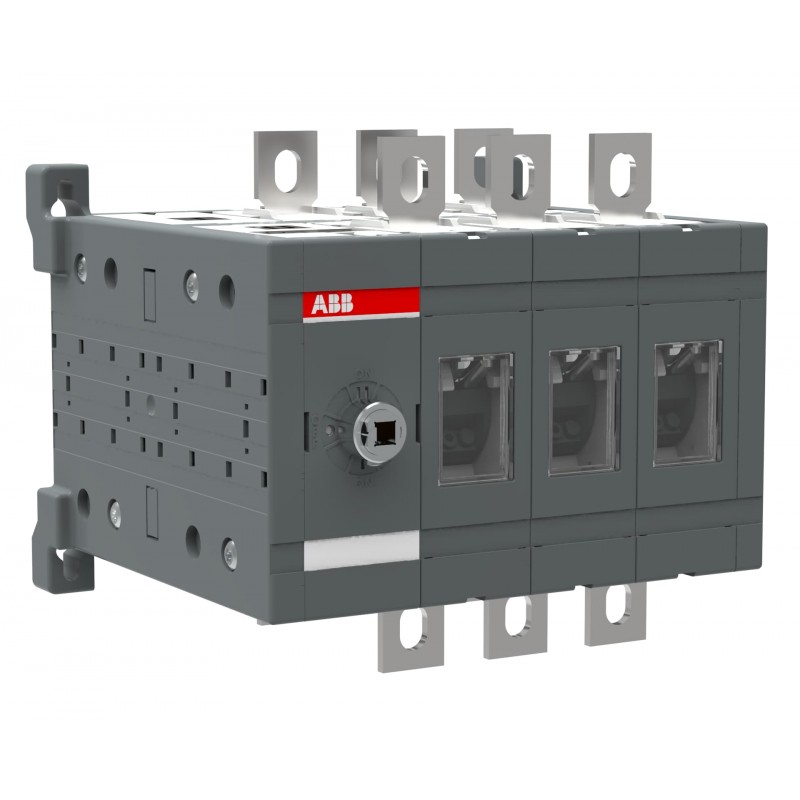

1SCA022764R2920 ABB SWITCH OT200E03C Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022764R2920 ABB SWITCH OT200E03C

1SCA022764R2920

ABB

SWITCH OT200E03C

OT200E03C CHANGE-OVER SWITCH

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $421.28
Preço unitário: $421.28
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC303050M0201
Informação ambiental1SCC303050D0201
Environmental Product Declaration - EPD1SCC303082D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Popular Downloads
Ficha de dados, informação técnica1SCC303003C0201
Instruções e Manuais1SCC303008M0208
Environmental Product Declaration - EPD1SCC303082D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC303050D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto170 mm
6.69 in
Altura Líquida do Produto150 mm
5.91 in
Profundidade/Comprimento Líquidos do Produto160 mm
6.3 in
Peso Líquido do Produto2.9 kg
6.39 lb
Container Information
Unidades de embalagem Nível 1box 1 box
Largura da embalagem Nível 1160 mm
6.3 in
Profundidade/Comprimento da embalagem Nível 1245 mm
9.65 in
Altura da embalagem Nível 1185 mm
7.28 in
Peso bruto da embalagem Nível 13.2 kg
7.05 lb
Nível de Embalagem 1 EAN6417019249742
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 200 A
Conventional Thermal Current (Ithe)Fully Enclosed 200 A
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Handle ColorBlack
Handle TypeHandle and shaft not included
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 4 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-31B (Ie)(380 ... 415 V) 200 A
Rated Operational Current AC-33B (Ie)(380 ... 415 V) 200 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
Switches Operating MechanismMechanism at the End of the Switch
03 (Left Side)
Tipo de terminalScrew Terminals
Terminal Width20 mm
Binário de apertoacc. IEC 60947-1 15 ... 22 N·m
Transition TypeOpen
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 15 ... 22 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC303001D2704
Certificado DNV1SCC303138D0201
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA022764R2920 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Tensão nominal de operação (EF001435) 1000 V
Corrente contínua nominal, AC-23, 400 V (EF011777) 200 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 200 A
Corrente nominal suportável lcw atual (EF007050) 8 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 110 kW
Potência de comutação a 400 V (EF009166) 110 kW
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Técnica de conexão para dispositivo embutido
Adequado para montagem frontal de 4 furos (EF007247) Sim
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Outro
Possível interbloqueio (EF006281) Sim
Tipo de conexão elétrica do circuito principal (EF006819) Outro
Grau de proteção (IP), frente (EF003118) IP20
Grau de proteção (NEMA) (EF011959) 1
