ABBInterruptores manuais1SCA022754R4240 ABB Interruptor de fusível OS400D22FP

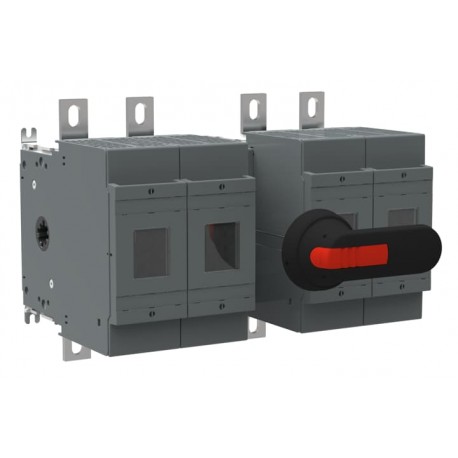

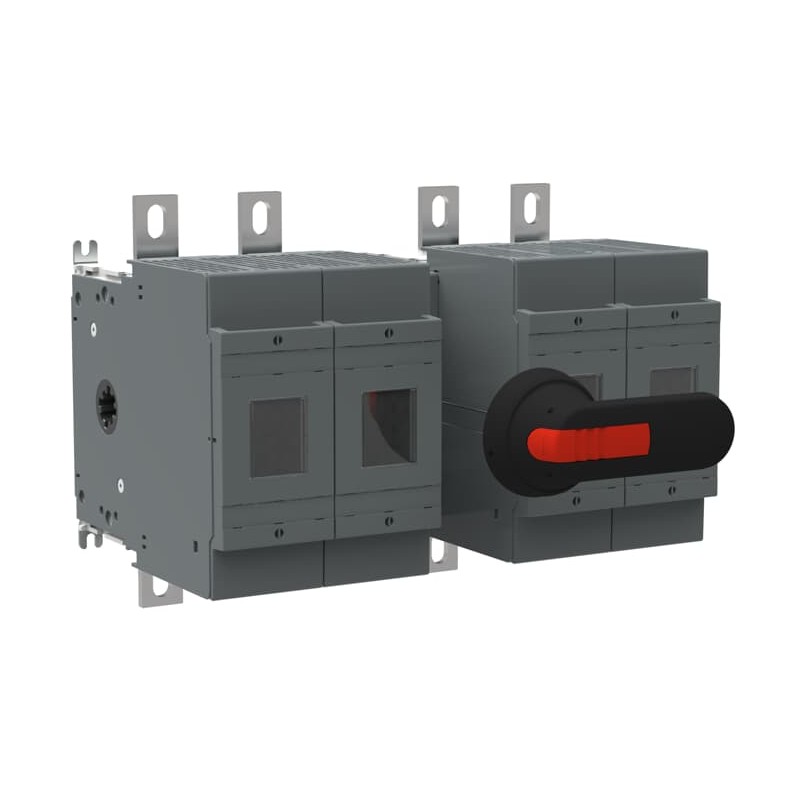

ABB 1SCA022754R4240 1SCA022754R4240 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022754R4240 ABB Interruptor de fusível OS400D22FP

Referência: 1SCA022754R4240

Fabricante: ABB

Descrição:

Interruptor de fusível OS400D22FP
OS400D22FP SWITCH FUSE

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 563,89 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311050M0201
Environmental Product Declaration - EPD1SCC311198D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311015M0215
Mechanical DrawingsOS400D22.igs
Environmental Product Declaration - EPD1SCC311198D0201
Environmental
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto318 mm
Altura Líquida do Produto230 mm
Profundidade/Comprimento Líquidos do Produto193 mm
Peso Líquido do Produto8.41 kg
18.54 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1240 mm
9.45 in
Profundidade/Comprimento da embalagem Nível 1335 mm
13.19 in
Altura da embalagem Nível 1206 mm
8.11 in
Peso bruto da embalagem Nível 18.81 kg
19.42 lb
Nível de Embalagem 1 EAN6417019245775
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 400 A
Conventional Thermal Current (Ithe)Fully Enclosed 400 A
Fourth Pole TypeSwitched - Fusible Pole
Tamanho do fusívelNH0
NH1
NH2
Fuse SystemDIN
Handle TypePistol handle and shaft included
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Current 36 W
Rated Conditional Short-Circuit Current (Inc)(690 V) 80 kA
Corrente nominal (In)Main Circuit 400 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 132 kW
(400 V) 220 kW
(415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 14 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism22 (Between the Poles)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de aperto30 ... 44 N·m
Technical UL/CSA
Binário de aperto30 ... 44 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS315-400 2016
Declaração de conformidade -CE1SCC311099D2704
DNV GL Certificate1SCC311131D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660745

ETIM for 1SCA022754R4240 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica400 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica80 kA
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica14 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH0
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
