ABBInterruptores manuais1SCA022745R0180 ABB Interruptor de desconectador OT250E22WP

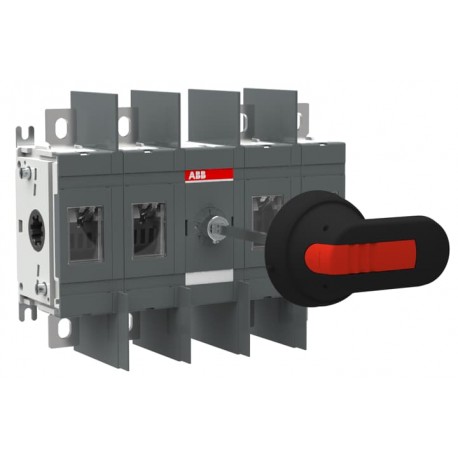

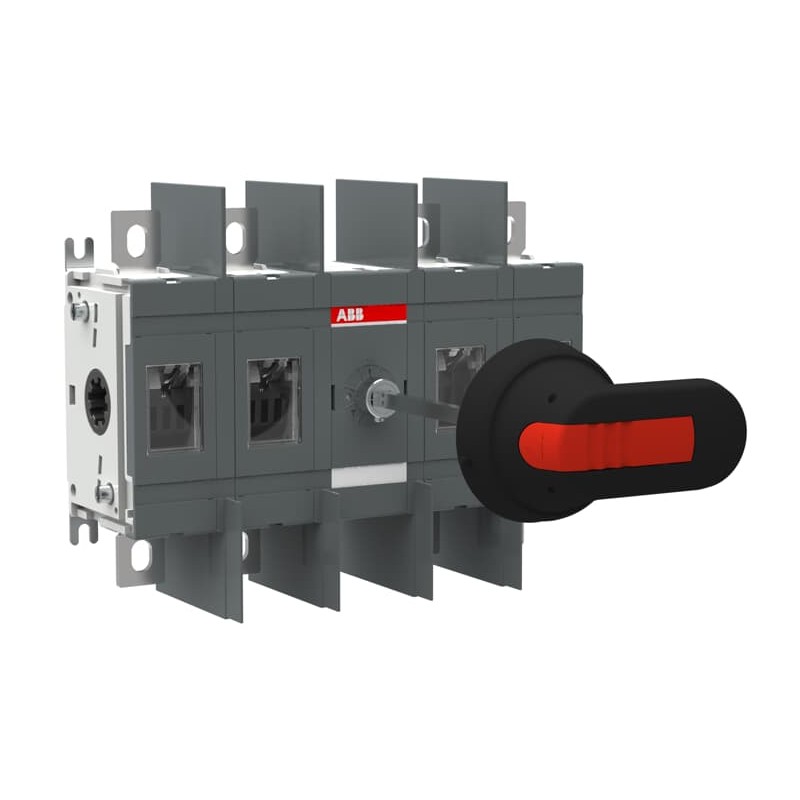

ABB 1SCA022745R0180 1SCA022745R0180 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022745R0180 ABB Interruptor de desconectador OT250E22WP

Referência: 1SCA022745R0180

Fabricante: ABB

Descrição:

Interruptor de desconectador OT250E22WP
OT250E22WP SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 246,49 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informação ambiental1SCC301265D0201
Environmental Product Declaration - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP24e7bcf0-e35a-4b96-b1f3-6b3b43f631cc Finland
SCIP simplificadob38aacee-9d76-46ba-a7e0-c848749cc170 Germany
d893f64e-ef5d-4f0b-87f1-322066e38431 Belgium
ebe7b07a-3028-4abc-8245-0d1337cd00ce Spain
9d3d48ea-9d41-44cf-ad6d-67fb27f989d3 Denmark
4b7c2ac4-0c74-4e30-b77d-54721a04240d Poland
931d3ee7-ee72-4607-82e9-5fd31a970132 Belgium
51e12de3-dc64-43bd-81fb-6e750f0f8512 Greece
d951497f-1e8b-4aeb-be96-dbadead3904a Portugal
1615577e-3b83-4767-bf03-881be70c8293 Germany
800c49fa-9671-4324-ad1f-7a0fe381ed74 Netherlands
a8785ec3-ef97-475f-84d2-2e4496de1c40 Bulgaria
c7ebc7a3-bc43-4825-9228-bd88ed1b2a98 Sweden
1d2e1eb3-6fa1-482d-bc4b-02fe1c1402ce Germany
e7bb434a-7130-4064-a776-9e1f4310d500 Hungary
5415d596-a1f0-4bce-bd62-06c70abd09d4 France
d7d5c644-ab0f-4347-8c1c-67c55ef0140f Germany
5ad525f9-0ff4-4eac-8415-d9ce3e637411 Italy
91f7f4af-9840-44b9-b8e5-e851be62101a Croatia
ab098d88-80d4-41a3-b59f-49ea5bcc14a3 Poland
9c3f1022-42bd-465c-bb99-12a18d59fd5a Czech Republic
81fc4ef5-5e2c-4ce1-8be4-5f83a8a8f864 Hungary
7a5ae061-0585-43a6-beb6-372c1f18522b Estonia
63e0bc41-bad1-4686-8e84-e8cd1552c64b Norway
2bfab2b3-0bc2-4e84-84f6-a65bbcd23a55 Germany
1e5ec2a5-293f-46b8-93ee-4d392b82c057 Sweden
3ec8b294-0ae1-49d9-8f69-a5cb73441dfb France
a4240d34-59c9-4fb1-a162-4aa853974742 Poland
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301031M0220
Mechanical Drawings1SCC301296F0001
1SCC301295F0001
OT200-250E22W.stp
OT200-250E22W.igs
Environmental Product Declaration - EPD1SCC301282D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301265D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto217.5 mm
Altura Líquida do Produto170 mm
Profundidade/Comprimento Líquidos do Produto82.5 mm
Peso Líquido do Produto2.1 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1190 mm
7.5 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1110 mm
4.3 in
Peso bruto da embalagem Nível 12.2 kg
4.6 lb
Nível de Embalagem 1 EAN6417019241708
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoFront IP00
Distance Between PhasesWide phase distance
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Funções especiaisWide phase distance
NormasIEC 60947-3
Switches Operating MechanismMechanism Between the Poles
22 (Between the Poles)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301337D0201
Certificado ATEXNo certification needed
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661334
E-Number (Norway)4337887
E-Number (Sweden)3171193

ETIM for 1SCA022745R0180 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica250 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica145 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica145 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica100 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
